P1041085-151 ред. C
Стр. 9
Описание индикаторов и узлов (продолжение)
QLn-EC4
Описание
1.
16-контактный разъем для подключения устанавливаемых устройств.
2. Разъем Ethernet.
3. Разъем Ethernet №2 (используется для подключения цепочкой других Ethernet-подставок).
4. Кнопка отсоединения принтера.
5. Индикатор подключения к сети Ethernet.
6. Индикатор питания.
7.
Гнездо питания постоянного тока.
8. Ремень с «липучкой» (используется для крепления адаптера питания).
1
2
3
4
5
6
7
8

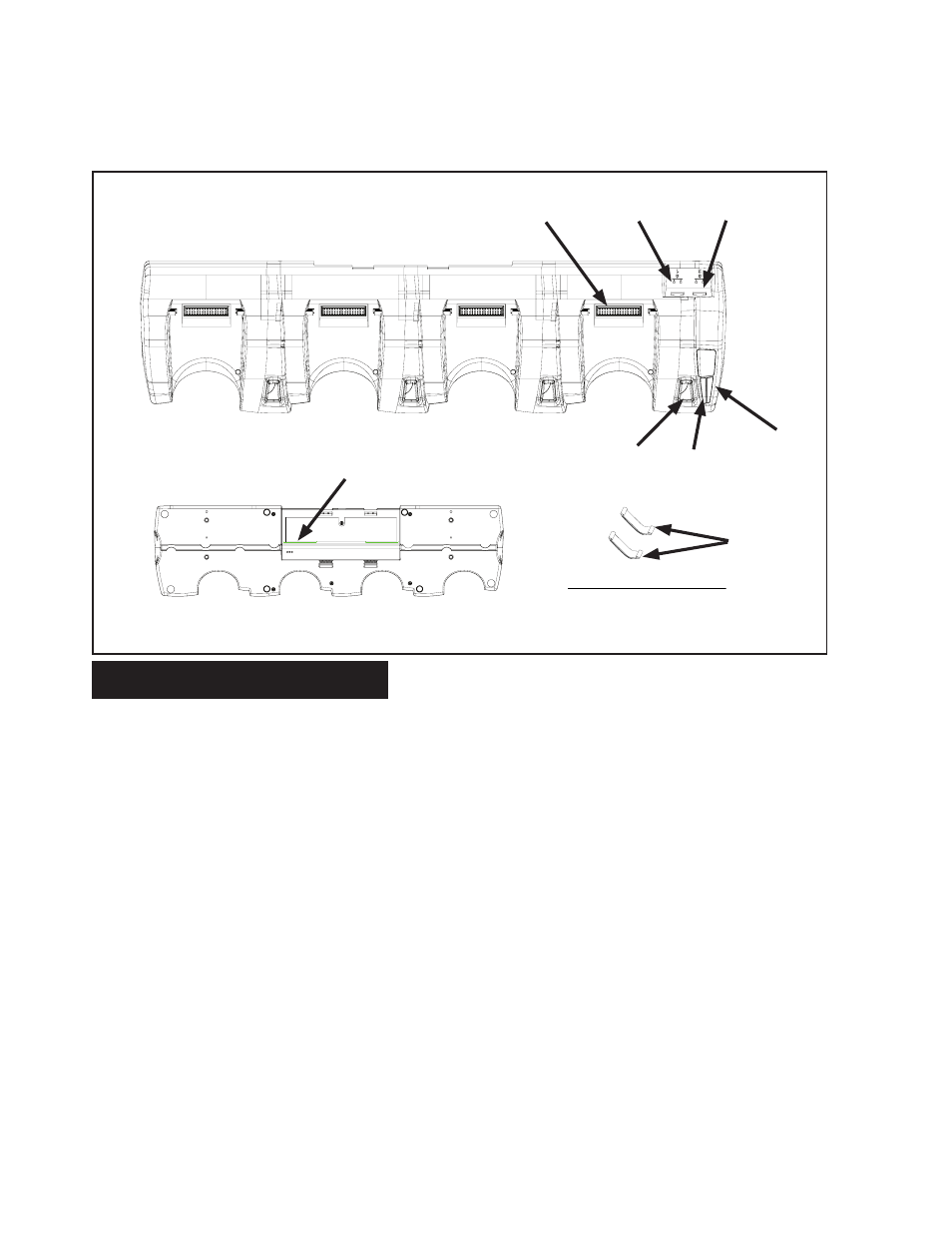

Рисунок 2. QLnEC4
