Инструкция по эксплуатации Zebra QLn-EC4 Ethernet-подставка для принтеров серии QLn
Страница 12
Стр. 12
P1041085-151 ред. C
Подготовка подставки
Планируйте установку, учитывая приведенные выше рекомендации. Расположите принтеры и подставку так,
чтобы оператор мог легко вставить носитель для печати и пользоваться элементами управления принтера.
QLn-EC
1. Выберите в качестве места установки ровную поверхность, обеспечивающую свободное
пространство вокруг принтера, достаточное для вставки носителя.
2. Подключите адаптер питания к задней панели подставки (№3. на рис. 1).
3. Подключите кабель сети Ethernet к задней панели подставки (№2 на рис. 1).
4. Проследите за тем, чтобы кабель адаптера питания от сети переменного тока был проложен таким
образом, чтобы исключить его повреждение. Чтобы избежать случайного соприкосновения проводов
с острыми кромками, используйте соответствующие втулки и зажимы в местах прохождения
проводов через отверстия.
QLn-EC4
1. Выберите в качестве места установки ровную поверхность, обеспечивающую свободное
пространство вокруг принтера, достаточное для вставки носителя.
2. Подключите адаптер питания к гнезду питания постоянного тока, расположенному снизу подставки
(№7 на рис. 2).

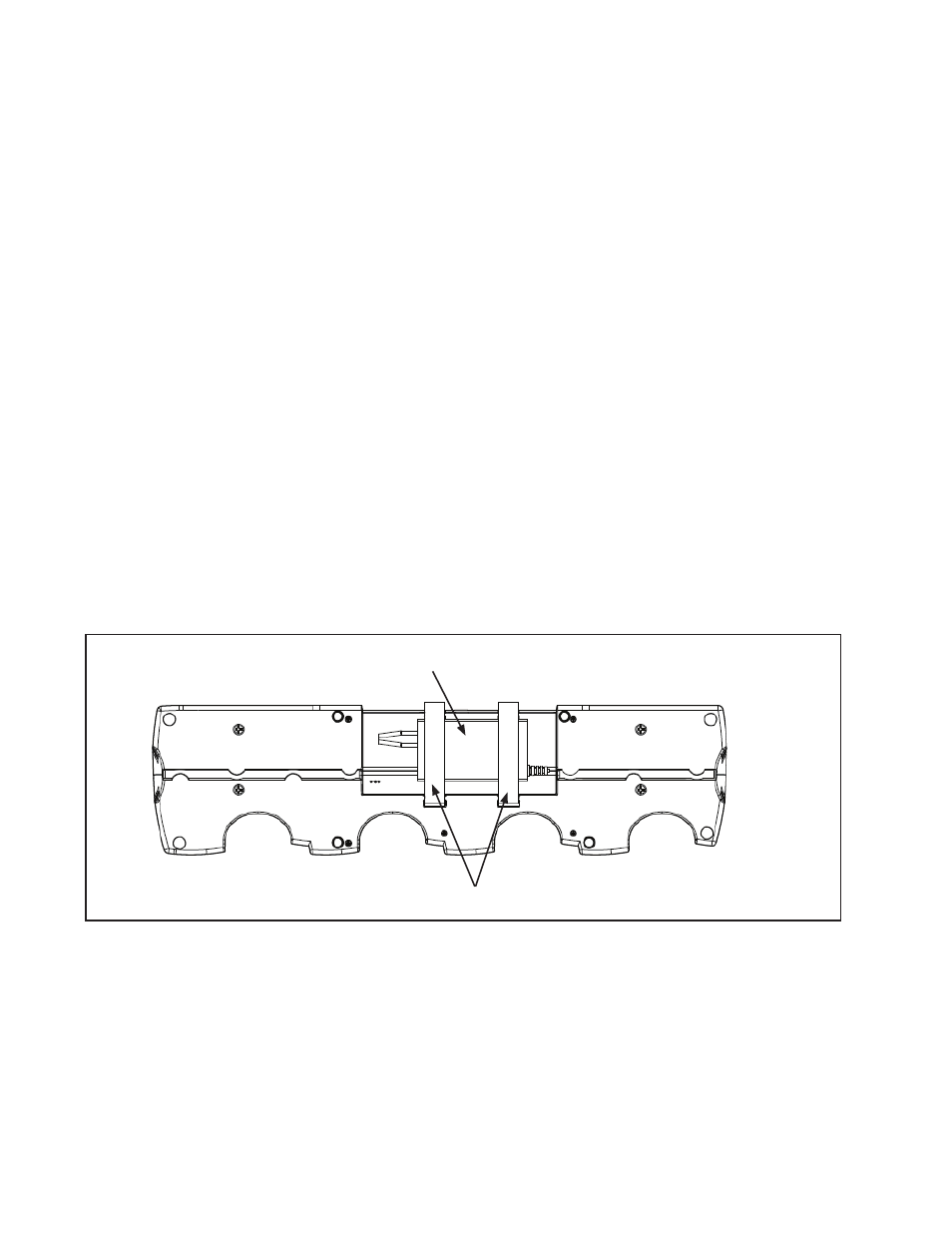

3. Закрепите блок питания от сети переменного тока под подставкой с помощью входящих в комплект
ремней с «липучками», показанными ниже.
4. Подключите кабель сети Ethernet к разъему сети Ethernet №1 (№2 на рис. 2), расположенному на
задней панели подставки. Проследите за тем, чтобы кабель адаптера питания от сети переменного
тока был проложен таким образом, чтобы исключить его повреждение. Чтобы избежать случайного
соприкосновения проводов с острыми кромками, используйте соответствующие втулки и зажимы в
местах прохождения проводов через отверстия.
5. Путем подключения к разъему сети Ethernet №2 (№3 на рис. 2) можно последовательно соединить до
четырех (4) подставок.
Адаптер питания от сети переменного тока
Ремни с «липучками»
