8
зафиксировать на штанге изоляционной лентой по обеим сторонам от поворотного блока, оставив
достаточный запас для того, чтобы система могла перемещаться на 180°, не натягивая их.
№

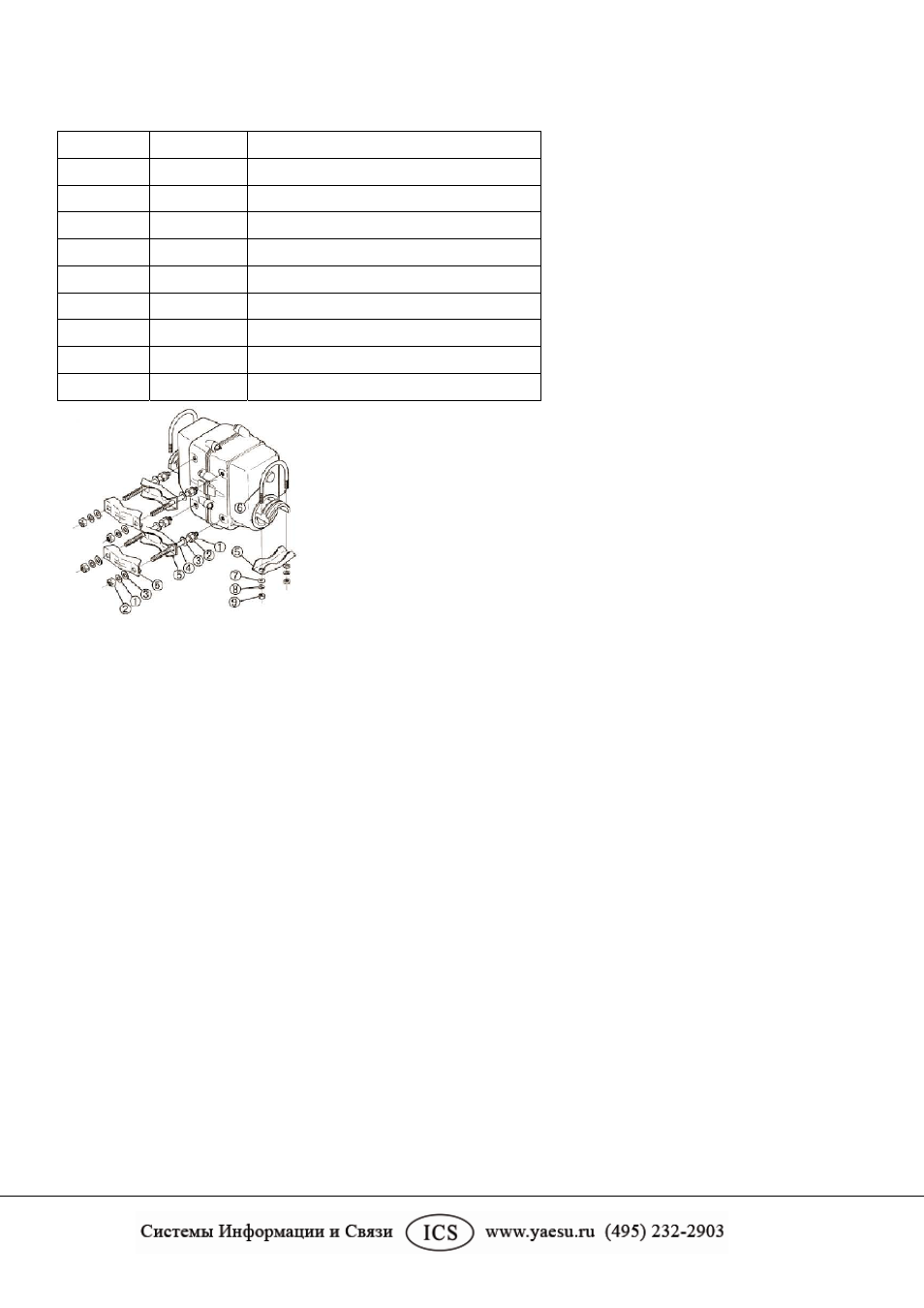

Кол-во
Описание
1 8 Пружинная шайба 8 мм
2 8 Гайка8 мм
3 8 Шайба 8 мм
4 4 Шпилька 8 мм
5 6 Хомут для мачты / штанги
6 2 П-образный болт
7 4 Шайба 6 мм
8 4 Пружинная шайба 6 мм
9 4 Гайка 6 мм
Установка мачтового фиксатора на азимутное поворотное устройство и ориентирование
антенны
Важно! Перед монтажом мачты на азимутное поворотное устройство, в нижней ее части нужно
просверлить сквозное отверстие под стопорный болт, который соединяет обе створки фиксатора
основания:
1. Просверлите сквозное отверстие диаметром 9 мм в обеих стенках мачты, центр отверстия должен
находиться в 50 мм от ее нижнего торца (см. Рисунок 1). При сверлении держите дрель строго
перпендикулярно и по центру мачты, чтобы отверстия в ней потом совпали с отверстиями в фиксаторе
основания.
2. Сверяясь с Рисунком 2, прикрепите створки мачтового фиксатора (1) к корпусу поворотного
блока, используя для этого четыре болта M8 Х 25 (2), плоские и пружинные шайбы. Болты пока не
затягивайте.
3. Вставьте мачту в фиксатор, закрепите ее с помощью четырех болтов M8 Х 70 (3) с пружинными и
плоскими шайбами и гайками (4). Наживите болты руками. С одной стороны фиксатора, на каждом
отверстии для болтов есть фигурные гребешки. Болты нужно устанавливать с этой стороны, чтобы
головки болтов упирались торцом в гребешки и не проворачивались.
4. Наживите руками болт M8 Х 95 с головкой под торцевой ключ (5) с гайкой (6).
5. Подключите поворотное устройство, настройте управляющий блок так, чтобы он указывал точно
на отметку 0° (Север). Затем, с помощью подробной карты и ориентиров на местности, сориентируйте
антенну так, чтобы она указывала на географический север (не применяя управляющий блок). Либо
сверьтесь с геодезической картой вашей местности и определите девиацию компаса для вашего
местоположения, а затем с помощью компаса сориентируйте антенну на географический север
