4

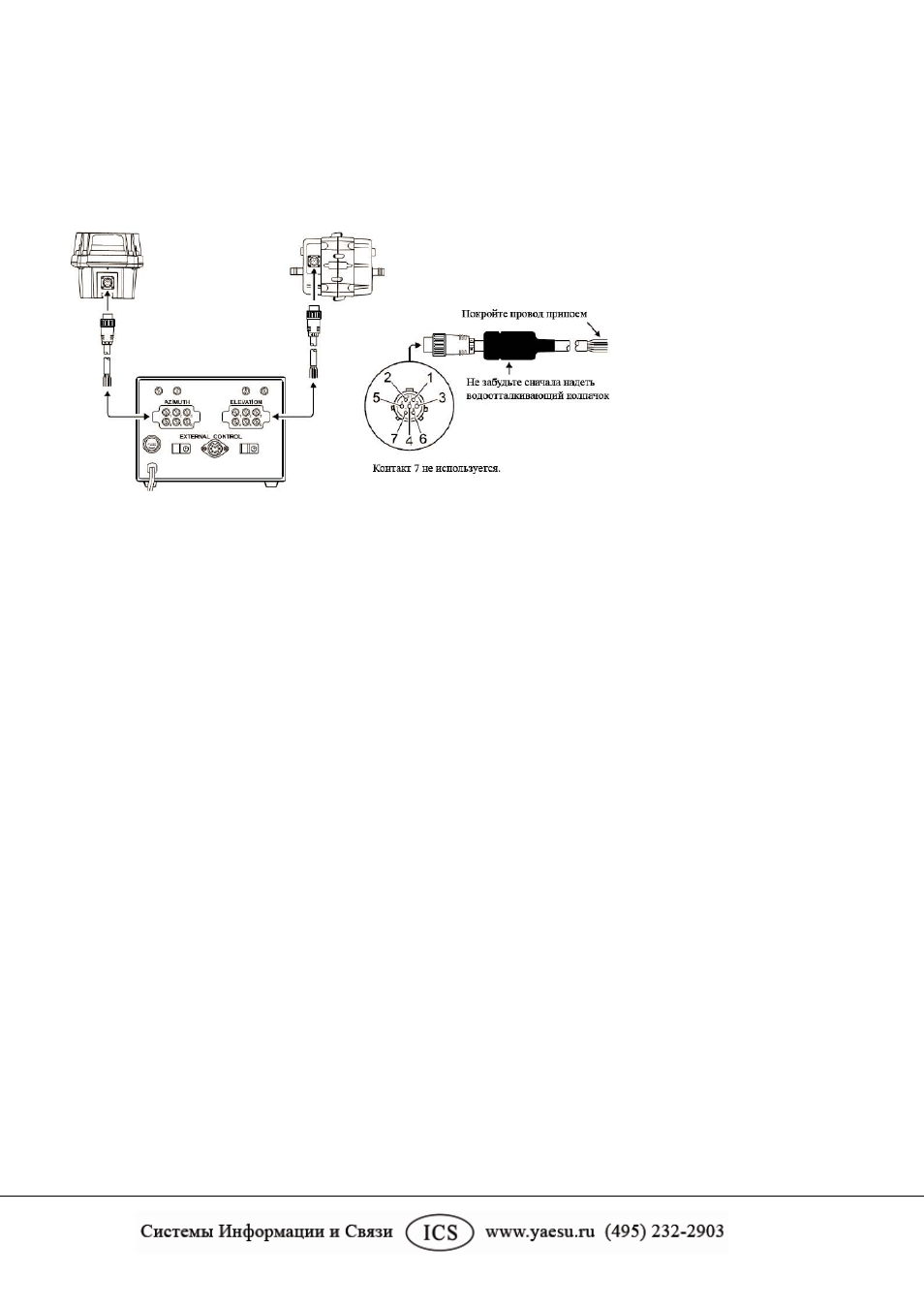

10. Если устройство не работает так, как описано в пунктах 8 и 9, проверьте правильность соединения
проводов на разъемах кабеля блока азимутного поворота.
11. После того, как работа устройства проверена по вышеперечисленным пунктам, надвиньте на
разъемы поворотного устройства водоотталкивающий колпачок. Снимите с блока управления зажимы
для крепления кабелей, закрепите в них кабели, и вновь зафиксируйте зажимы на блоке управления
при помощи винтов. Затем снимите крышки с двух контактных колодок на блоке управления.
Предмонтажная регулировка
Выключите управляющий блок и, если необходимо, подстройте стрелки индикаторов при помощи
регулировочных винтов 0. ADJ, расположенных под каждым индикатором. Стрелка каждого
индикатора должна быть выставлена по левому краю шкалы. Затем вновь включите блок управления
для дальнейшей регулировки.
Азимутный индикатор
Нажмите и удерживайте переключатель ВЛЕВО (LEFT) и позвольте поворотному блоку вращаться до
тех пор, пока он не достигнет крайнего положения останова. Запомните точное положение
поворотного блока (при необходимости сделайте пометку на корпусе), а затем нажмите и удерживайте
переключатель ВПРАВО (RIGHT), чтобы поворотный блок совершил полный оборот и остановился в
том же положении. Сейчас стрелка индикатора должна указывать точно на отметку 360
о . Если этого не
произошло, подстройте переменный резистор регулировки полной шкалы (FULL SCALE ADJ),
находящийся в верхнем углу на задней панели, над контактной площадкой АЗИМУТ (AZIMUTH).
Вновь нажмите переключатель ВПРАВО (RIGHT), чтобы поворотный блок продолжил вращение по
часовой стрелке до крайнего положения останова. Стрелка индикатора должна теперь указывать на
правый край (90°) шкалы.
Индикатор угла возвышения
Чтобы совместить отметки 180° на поворотном блоке, нажмите переключатель ВВЕРХ (UP). Стрелка
индикатора должна указывать точно на отметку 180° на правом краю шкалы. Если этого не
произошло, подстройте переменный резистор регулировки полной шкалы (FULL SCALE ADJ),
находящийся в верхнем углу на задней панели, над контактной площадкой ВОЗВЫШЕНИЕ
(ELEVATION).
Примечания по работе блока управления:
•
Двигатели поворотного комплекса рассчитаны на работу в повторно-кратковременном режиме в
течение 5 минут. Однако после этого им нужно дать по крайней мере 15 минут на то, чтобы остыть.
•
Если переключатели ВВЕРХ (UP) и ВНИЗ (DOWN) или ВПРАВО (RIGHT) и ВЛЕВО (LEFT)
нажаты одновременно, то соответствующий поворотный блок вращается по часовой стрелке (вверх
или вправо).
