7

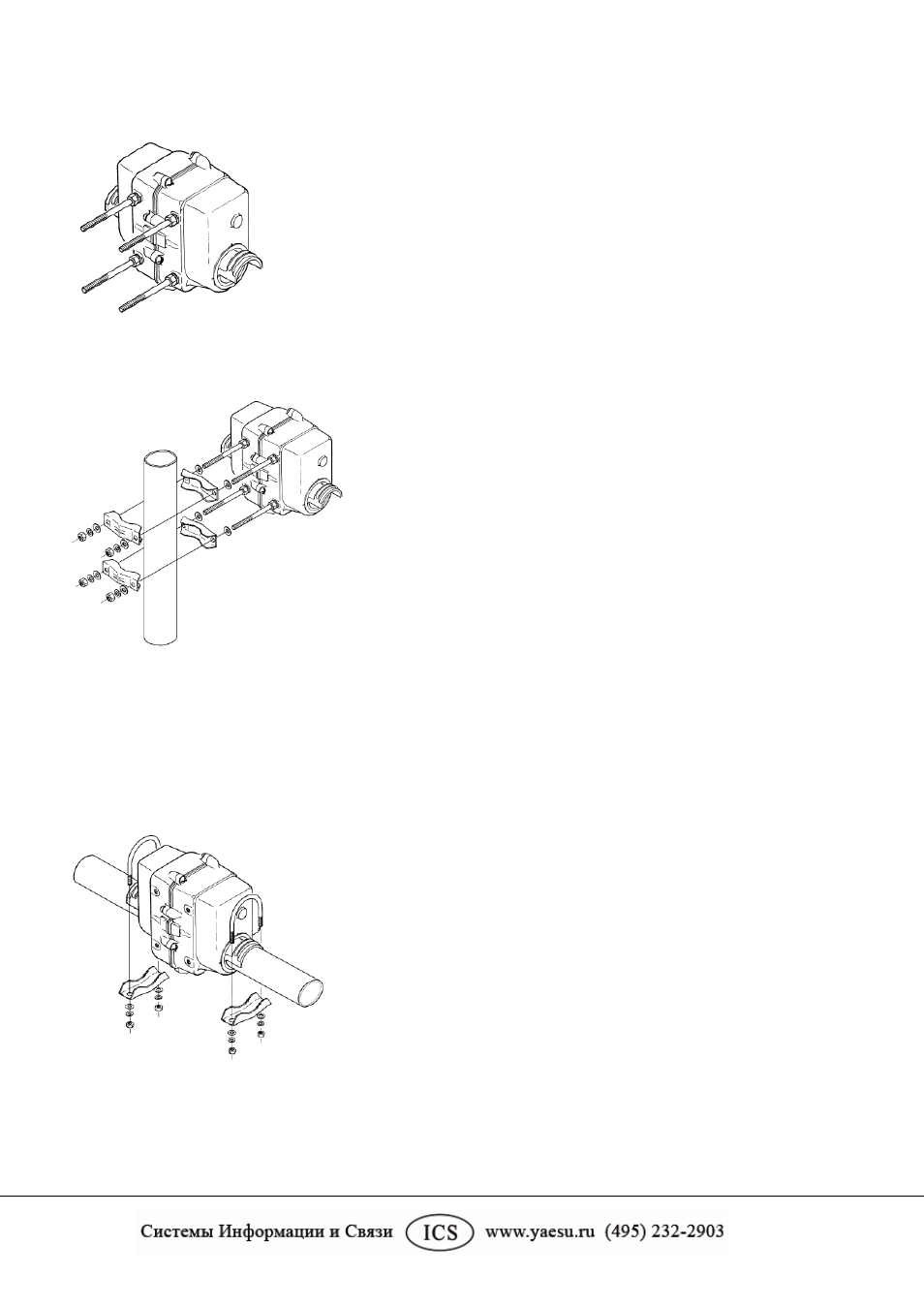

1. Наденьте на конический конец каждой шпильки по одной пружинной шайбе 8 мм (x4), и надежно
ввинтите шпильки в отверстия на боку блока вертикального перемещения.
2. Наденьте на каждую ввинченную шпильку по плоской шайбе 8 мм, а затем – трубные хомуты.
Наденьте еще по одной плоской и пружинной шайбе на каждую шпильку и наживите по гайке, чтобы
крепеж не рассыпался.
Установка штанги в блоке вертикального перемещения
Выполняйте данные действия для любого типа монтажа.
1. Проденьте штангу в блок вертикального перемещения.
2. Разместите на каждой лапке блока поворота по одному П-образному болту и соберите на эти
болты трубный зажим, плоские шайбы, пружинные шайбы и гайки. Тщательно отцентрируйте штангу
и поочередно затяните гайки на П-образных болтах. Затягивайте их еще на пол-оборота после того,
как спрямились пружинные шайбы.
Убедитесь, что оставили достаточный запас управляющего кабеля подъемного устройства и
коаксиального кабеля антенного фидера возле азимутного поворотного блока, и что антенна сможет
поворачиваться на 450°, не натягивая их. На двойных параллельных системах фидеры следует
