5
•
Отпускайте переключатель, когда стрелка на индикаторе указывает, что поворотный блок достиг
предела перемещения (поворотный блок останавливается).
•
Не забывайте выключать блок управления, если поворотные блоки не используются.

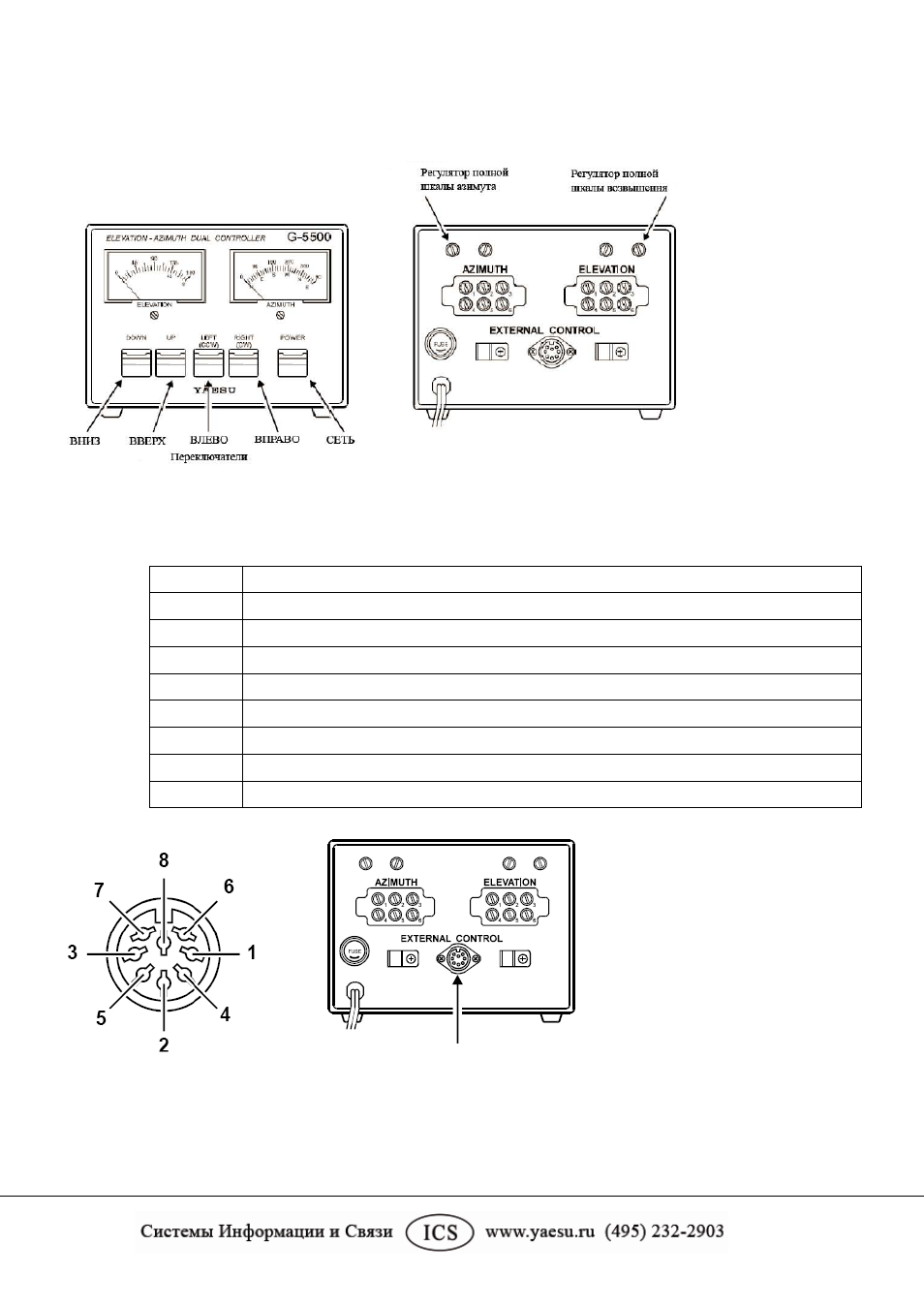

Внешний регулятор
Если будет устанавливаться дополнительный блок управления GS-232 с компьютерным интерфейсом,
в это гнездо подключается кабель интерфейса RS-232C, который закрепляется на месте полиамидным
кабельным хомутом.
Штырек Назначение
6 Передает сигнал 2 – 4,5 В пост. сока, соответствующий 0 – 450 о
1 Передает сигнал 2 – 4,5 В пост. сока, соответствующий 0 – 180 о
4 При подключении к штырьку 8 - поворот влево (против часовой стрелки)
2 При подключении к штырьку 8 – поворот вправо (по часовой стрелке)
5 При подключении к штырьку 8 - поворот ВВЕРХ
3 При подключении к штырьку 8 - поворот ВНИЗ
7 Подает сигнал 17 В постоянного тока, до 200 мА
8 Общая земля
Внешний регулятор
Установка поворотного устройства
Максимальная допустимая нагрузка на устройство G-5500 зависит от физических размеров антенны,
способа и качества механической установки, а также скорости ветра в месте установки.
