Следует помнить, что наиболее приемлемым способом монтажа является такой, при котором место
крепления каждой антенны к штанге совпадает с центром тяжести антенны. В свою очередь, место
крепления штанги к подъемно-поворотному корпусу совпадает с центром тяжести штанги. Таким
образом, максимально снижаются механические нагрузки на подъемно-поворотный комплекс,
особенно при сильных порывах ветра.
Азимутный поворотный блок может монтироваться на мачте рядом с блоком вертикального
перемещения, либо независимо, внутри опоры. Последний способ обладает большей общей
прочностью и является предпочтительным для применения в местах с сильными ветрами или для
установки больших антенн, но он требует применения некоторого дополнительного крепежа, не
входящего в комплект поставки G-5500.
Монтаж блоков поворотного комплекса рядом
Примечание: на мачте будет устанавливаться только блок вертикального перемещения, пропустите
данный раздел и смотрите "Монтаж блоков поворотного комплекса раздельно".

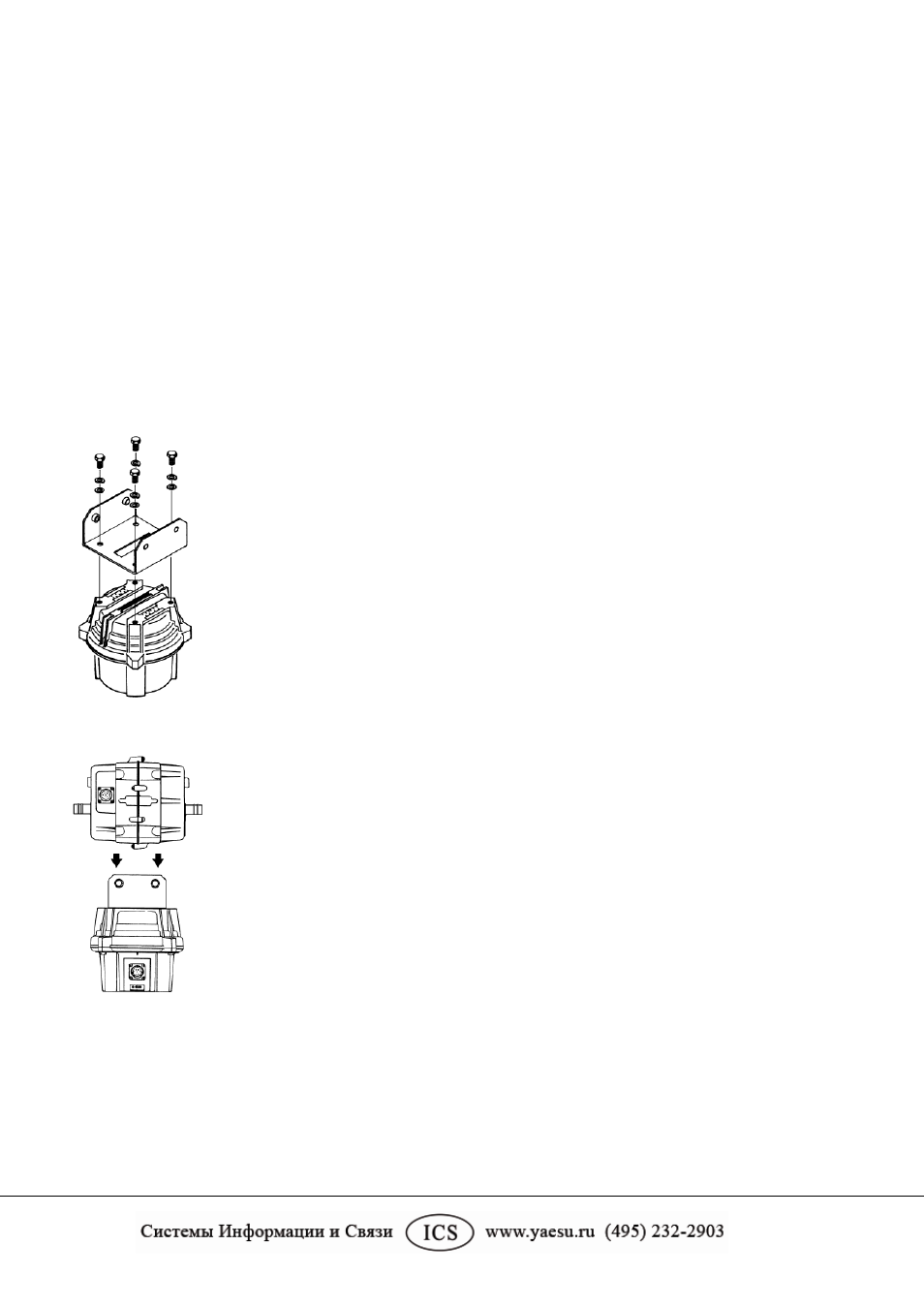

1. Закрепите П-образную скобу на верхней части азимутного поворотного устройства с помощью
четырех болтов M8 Х 16, пружинных и плоских шайб.
2. Установите блок вертикального перемещения в П-образную скобу, затем закрепите его с помощью
четырех болтов M8 Х 25, пружинных и плоских шайб.
Монтаж блоков поворотного комплекса раздельно
Выполняйте такую установку, если на мачте нужно смонтировать только блок вертикального
перемещения. Вам понадобится четыре длинных резьбовых шпильки и четыре дополнительных
трубных хомутов (можно приобрести у вашего продавца).
