8

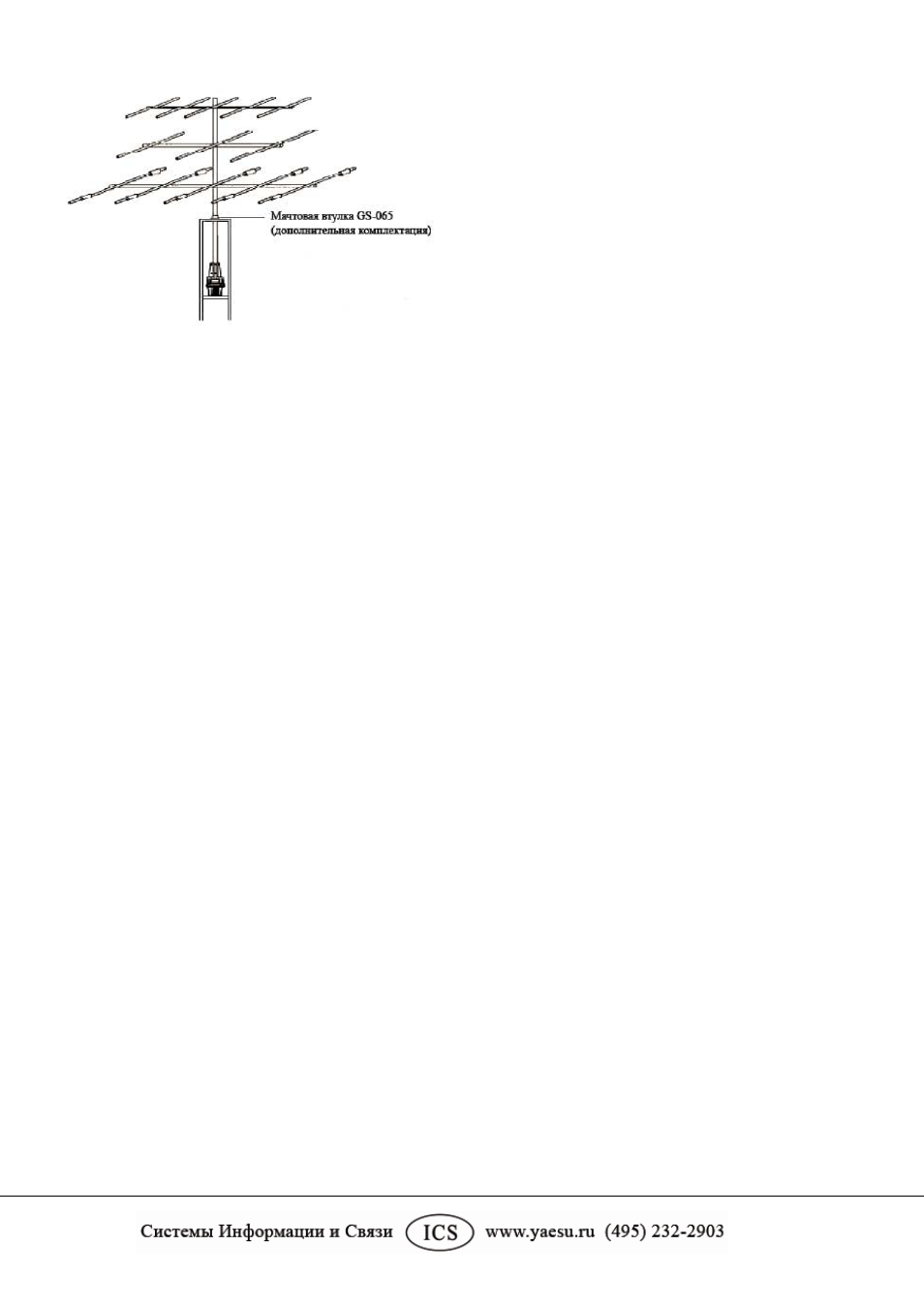

Примечание: установка упорной втулки, например GS-065, не означает, что можно пренебречь
значением массы мачты в расчетах коэффициента К, приведенных выше.
Установка управляющего кабеля
Перед установкой поворотного устройства, мачты и антенны, подготовьте управляющий кабель
поворотного устройства и проверьте работоспособность поворотной системы на земле. На земле
можно быстро решить проблемы, связанные с ориентированием системы, подсоединением кабелей и
прочие. Однако как только установка поворотного устройства была произведена, для устранения
любой неполадки нужно будет взбираться на опору, демонтировать поворотное устройство и спускать
его на землю!
Подготовка управляющего кабеля (модели G-800DXA, G-1000DXA)
Если используются модели G-800DXA и G-1000DXA, пользователь должен самостоятельно
приобрести и подготовить управляющий кабель, руководствуясь несложными инструкциями,
приведенными ниже.
Управляющий кабель должен иметь шесть витых многожильных проводов диаметром не менее 0,5 мм
(20 AWG), если кабель короче 40 м (125 футов); если длина превышает 40 м, применяйте кабель с
жилами диаметром 0,75 мм (18 AWG) или более.
1. Разберите круглый разъем, входящий в комплект поставки: сдвиньте пластмассовый чехол, с
помощью небольшой отвертки выкрутите из вкладыша фиксирующий винт, затем выкрутите колпачок
из разъема. Отложите фиксирующий винт в надежное место, чтобы не потерять, до шага 10 он вам не
понадобится.
2. Проденьте конец кабеля, который будет присоединяться к поворотному устройству, через
пластмассовый чехол и вкладыш. Немного продерните кабель сквозь чехол, чтобы его было
достаточно для заделывания концов.
3. С особой осторожностью, чтобы не повредить изоляцию отдельных проводов, снимите около 15
мм (5/8 дюйма) внешней оболочки кабеля с каждого конца. Затем освободите от изоляции концы
проводов на длину 5 мм (около 3/16 дюйма), при этом старайтесь не надрезать проводники.
4. Припаяйте проводники к штырькам кругового разъема, запомните, провода какого цвета
припаяны к какому штырьку, это понадобится позже. Штырек 7 кругового разъема не используется!
Убедитесь, что все паяные соединения выполнены прочно и чисто, так как к данному концу кабеля
будет трудно получить доступ после установки поворотного устройства на опоре. Пока не надевайте
чехол на разъем.
5. Закрепите обжимные контакты, входящие в комплект поставки, на проводах с другого конца
кабеля так, как показано на иллюстрации на следующей странице.
6. Сверяясь с порядком распайки проводов на цоколе круглого разъема (конец поворотного
устройства), вставьте штырьки в прямоугольный разъем на противоположном конце кабеля (к
