11
подстройте переменный резистор настройки предварительных установок В (PRESET ADJ B) таким
образом, чтобы поворотное устройство останавливалось точно на отметке 450
о
.
14. Повторите шаги 12 и 13 несколько раз, пока индикатор не начнет верно отображать углы малой
величины, когда поворотное устройство находится вблизи крайних пределов своего диапазона
перемещения.
15. Установите селективный переключатель (SELECT SWITCH) на задней панели в левое положение,
"Рабочий режим" (OPERATION MODE) и переведите переключатель СЕТЬ (POWER) в положение
ВЫКЛ (OFF).
16. На этом наземное тестирование поворотного и управляющего устройств завершается.

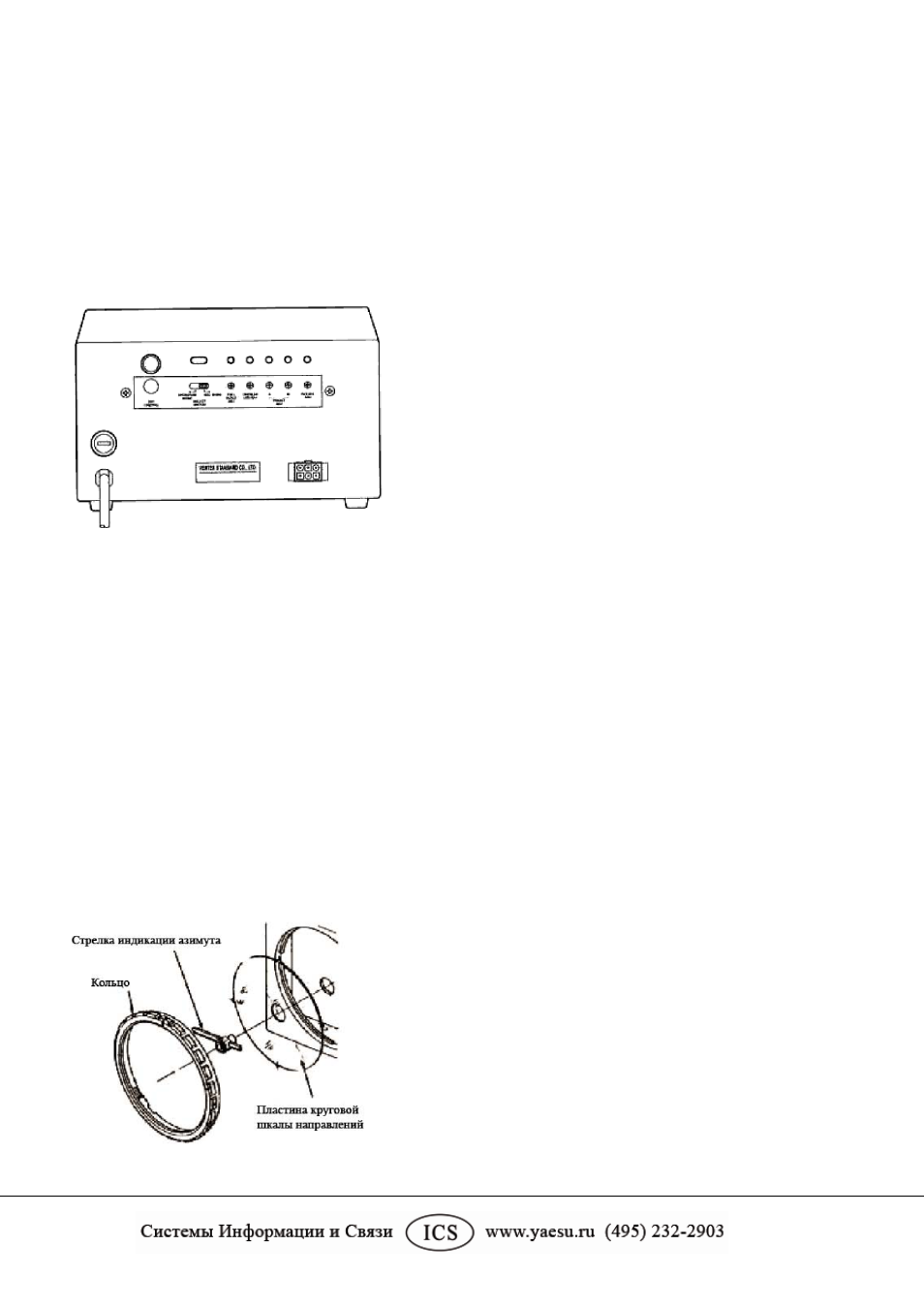

Задняя панель блока управления
Установка пластины круговой шкалы направлений
Чистая пластина круговой шкалы направлений входит в состав комплекта, который позволяет
устанавливать отметку "север" в любом месте шкалы по вашему желанию. Это особенно полезно, если
вам требуется, чтобы вместо отметки "север" наверху шкалы была отметка "юг", "запад", или "восток".
Чтобы установить шкалу направлений, нужно:
•
Включить переключатель СЕТЬ (POWER) и нажатием на клавишный выключатель выставить
стрелку индикатора на 180 о (прямо вниз), затем выключить переключатель СЕТЬ (POWER).
•
Взяться за кольцо вокруг окна индикатора азимута, повернуть его на 10 о против часовой стрелки и
вынуть его.
•
Запомнить положение стрелки, затем взяться за нее ближе к центру и вынуть ее строго на себя.
•
Решить, какая сторона света будет в верхней точке шкалы и вставить пластину с компасной
разметкой поверх азимутной шкалы так, чтобы небольшие зубцы на краях пластины защелкнулись по
периметру.
•
Установить на место стрелку и кольцо, сориентировав их в том же направлении, в котором они
находились до снятия (см. рисунок).
