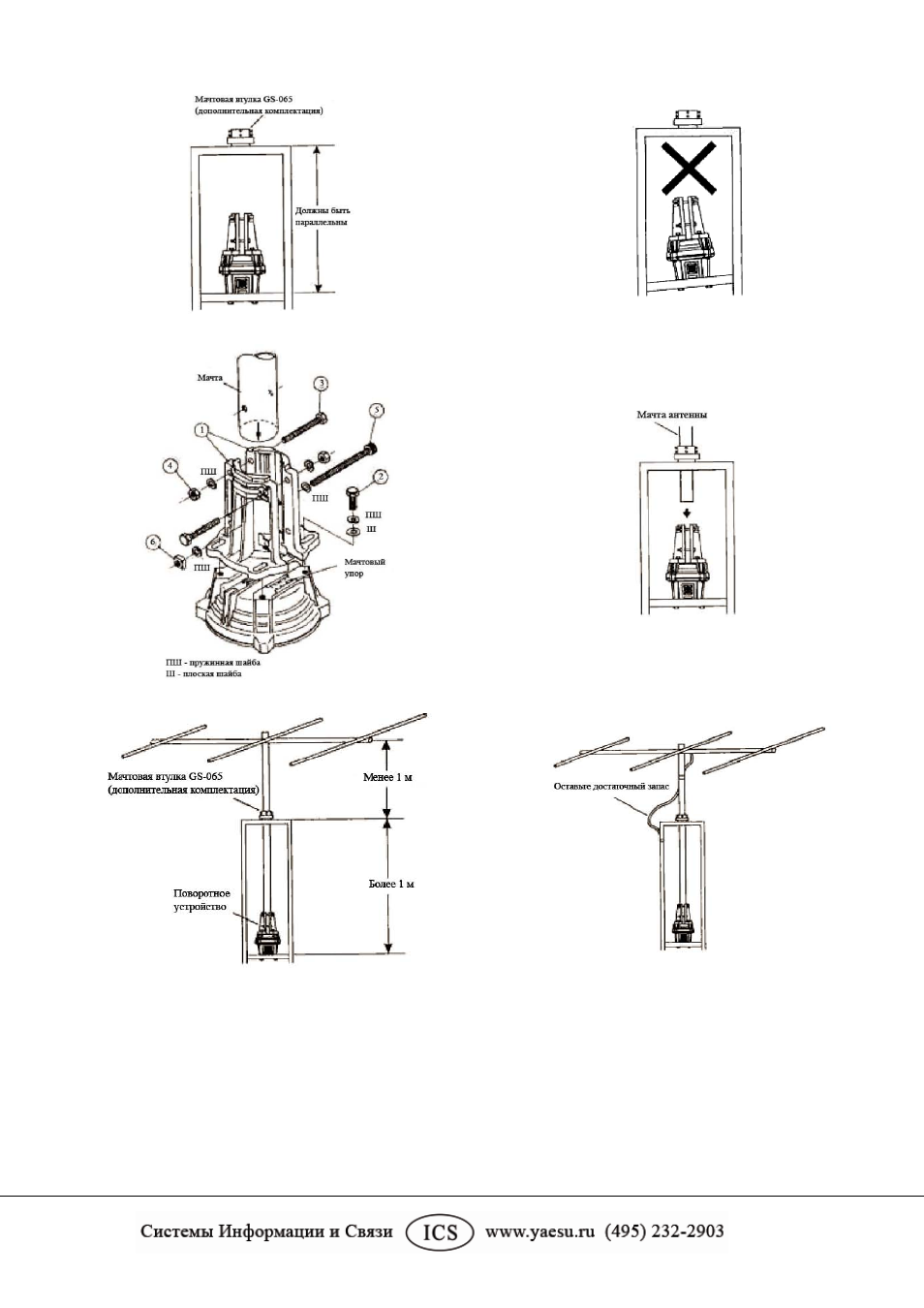

Рисунок 3
Рисунок 4
Рисунок 5
Рисунок 6
Рисунок 7
Рисунок 8
Установка поворотного устройства G-2800DXA и антенны на опоре
Важно! Перед монтажом мачты на поворотное устройство, в нижней ее части нужно просверлить
сквозное отверстие под стопорный болт, который соединяет обе створки фиксатора основания.
1. Просверлите сквозное отверстие диаметром 9 мм в обеих стенках мачты, центр отверстия должен
находиться в 82 мм от ее нижнего торца (см. Рисунок 9). При сверлении держите дрель строго
перпендикулярно и по центру мачты, чтобы отверстия в ней потом совпали с отверстиями в фиксаторе
основания.
