12
Калибровка регулятора предварительных установок (PRESET)
Данную процедуру следует производить только в том случае, если регулятор предварительных
установок (PRESET) невозможно подстроить с помощью переменных резисторов PRESET ADJ A и
PRESET ADJ B на задней панели, как описано на предыдущей странице в шагах 12 – 14.

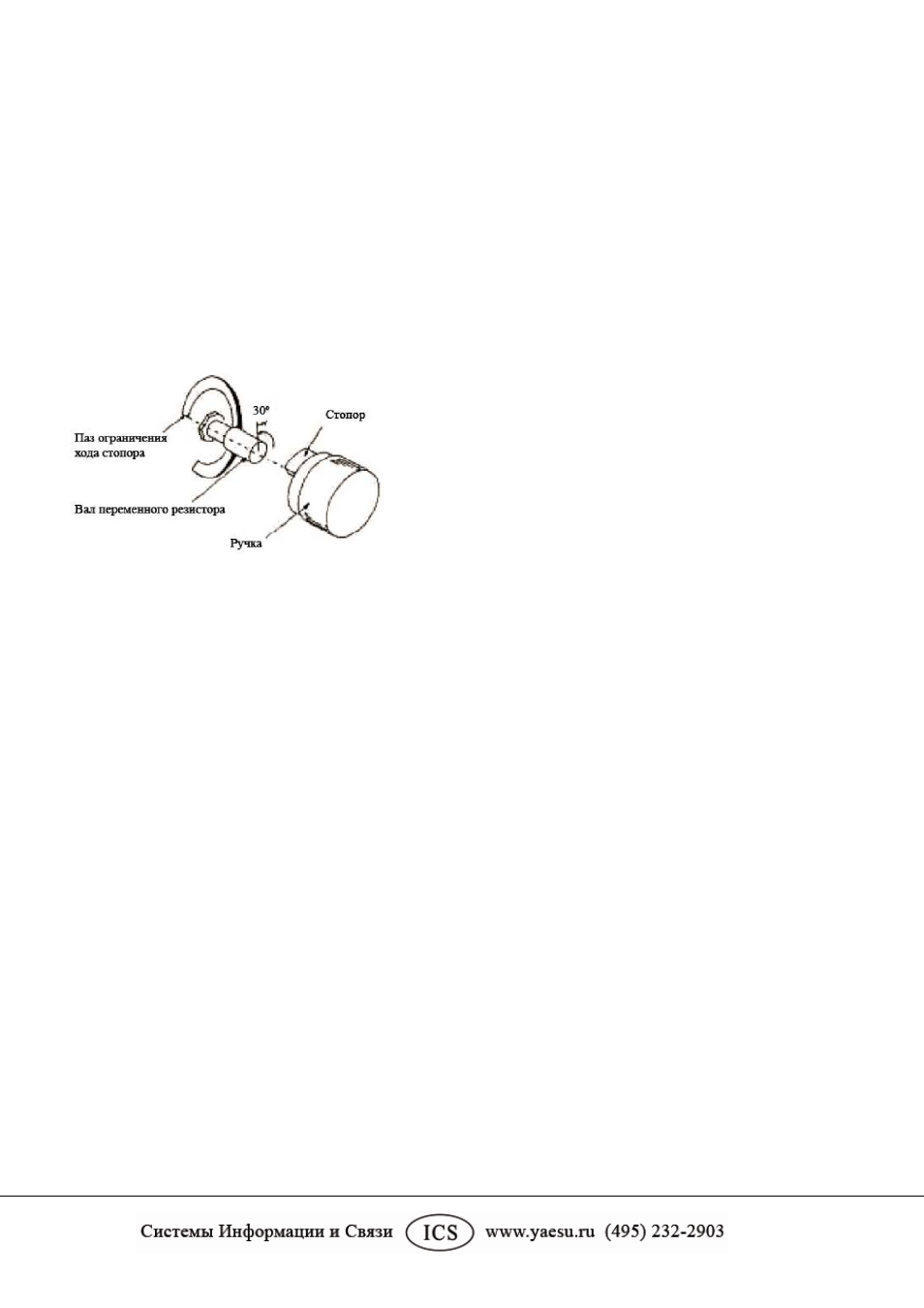

Снимите ручку регулятора предварительных установок PRESET.
Установите вал переменного резистора в крайнее положение против часовой стрелки, затем поверните
его на 30
о по часовой стрелке.
Аккуратно, чтобы не сбить положение вала резистора PRESET, наденьте на него ручку. При этом
следите, чтобы стопорный упор ручки попал в прорезь в панели под ней и занял там крайнее
положение против часовой стрелки, как показано на рисунке.
Повторите шаги 12 и 13 из раздела "Проверка исправности работы и правильности ориентации в
помещении", чтобы настроить сопряжение направлений со шкалой.
Установка поворотного устройства G-800DXA / G-1000DXA и антенны на опоре
Важно! Перед монтажом мачты на поворотное устройство, в нижней ее части нужно просверлить
сквозное отверстие под стопорный болт, который соединяет обе створки фиксатора основания.
1. Просверлите сквозное отверстие диаметром 9 мм в обеих стенках мачты, центр отверстия должен
находиться в 50 мм от ее нижнего торца (см. Рисунок 1). При сверлении держите дрель строго
перпендикулярно и по центру мачты, чтобы отверстия в ней потом совпали с отверстиями в фиксаторе
основания.
2. Закрепите поворотное устройство на монтажной плите опоры с помощью болтов М8 Х 16 и
пружинных шайб из комплекта поставки. Рекомендуется слегка смазать концы болтов тавотом, что в
будущем облегчит демонтаж (см. Рисунок 2).
3. Если планируется использовать упорную втулку (например, дополнительную комплектующую от
Yaesu модели GS-065), установите ее на верхушке опоры (см. Рисунок 3) с помощью крепежной
арматуры из комплекта поставки.
4. Слегка притяните мачтовый фиксатор (1) к корпусу поворотного устройства с помощью болтов
М8 Х 25 (2), пружинных и плоских шайб из комплекта поставки.
5. С помощью мачтового крана либо другого подъемного приспособления, вставьте мачту сверху
через втулку и установите ее в фиксаторах поворотного устройства. Затем слегка затяните мачтовые
фиксаторы с помощью болтов М8 Х 70 (3) и пружинных шайб из комплекта поставки.
Совет. С одной стороны фиксатора, на каждом отверстии для болтов есть фигурные гребешки. Болты
нужно устанавливать с этой стороны, чтобы головки болтов упирались торцом в гребешки и не
проворачивались.
6. Вставьте винт М8 Х 95 (5) из комплекта поставки в отверстия на мачтовом фиксаторе и сквозь
мачту, затем слегка затяните его с помощью квадратной гайки (6) из комплекта поставки.
7. Слегка затяните болты упорной втулки так, чтобы мачта стояла строго по ее центру. Когда
центровка будет удовлетворительной, затяните болты упорной втулки, чтобы зафиксировать мачту на
месте.
