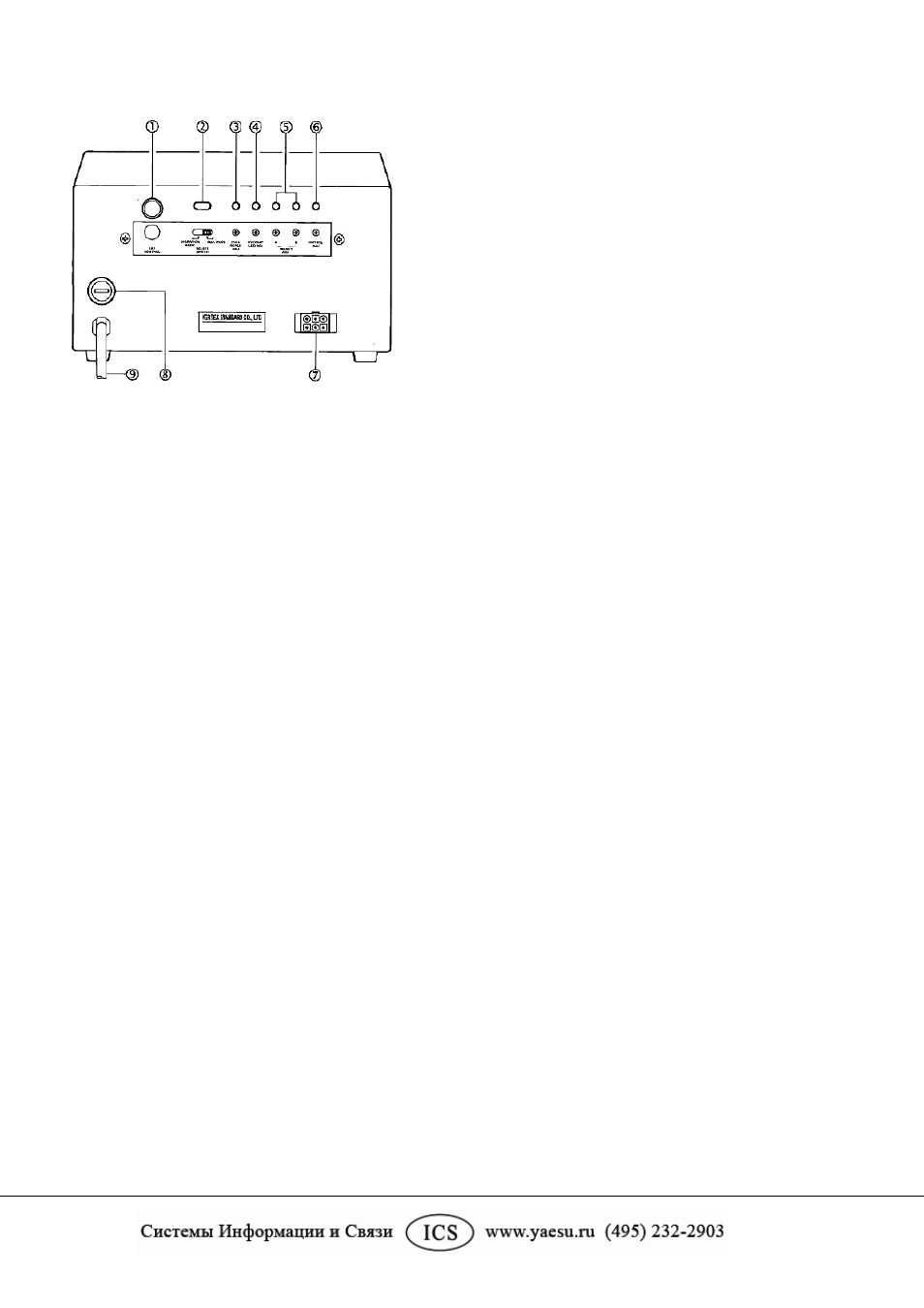

Тыльная панель блока управления
1. Разъем для внешнего регулятора (EХТ CONTROL). Данный мини-разъем DIN применяется для
подсоединения дополнительного компьютерного блока управления GS-232A.
2. Селективный переключатель (SELECT SWITCH). Установите данный переключатель в положение
"Режим регулировки" (ADJ. MODE), когда производите калибровку блока управления. При
нормальной работе установите данный переключатель в положение "Рабочий режим" (OPERATION
MODE).
3. Переменный резистор регулирования полной шкалы (FULL SCALE ADJ). С помощью данного
регулятора производится калибровка максимального угла поворота (диапазона) стрелки индикации
азимута так, чтобы он совпадал с максимальным углом поворота поворотного устройства.
4. Переменный резистор регулирования светодиода перекрывания (OVERLAP LED ADJ). С
помощью данного регулятора производится калибровка индикатора перекрывания так, чтобы он
совпадал с показаниями стрелки индикации азимута.
5. Переменные резисторы настройки предварительных установок (PRESET ADJ (A & B). С помощью
данных переменных резисторов производится калибровка угла регулятора предварительных установок
(PRESET) так, чтобы он совпадал с показаниями стрелки индикации азимута. Регулировка резистора А
должна осуществляться для точной подстройки на отметке 180
о , а резистора В – для точной
подстройки на отметке 270 о (450 о ).
6. Переменный резистор регулировки выходного напряжения (OUT VOL ADJ). С помощью данного
регулятора выставляется диапазон напряжения на выводе 4 мини-разъема DIN (EХТ CONTROL), для
калибровки АЦП в компьютерном блоке управления GS-232A.
7. Гнездо управляющего кабеля поворотного устройства. К данному гнезду подсоединяется 6-
штырьковый разъем управляющего кабеля.
8. Фиксатор предохранителя (FUSE). В данном фиксаторе устанавливаются предохранители
номиналом 2 А для напряжения переменного тока 117 В и 1 А – для напряжения 220 В. Если
предохранитель перегорел, следует заменить его на предохранитель с таким же номиналом.
9. Сетевой шнур. Подсоедините этот шнур к сети переменного тока. Напряжение сети должно
соответствовать напряжению, указанному на этикетке прибора.
Рекомендации по антеннам
Размер и тип антенн, которые можно устанавливать на данное поворотное устройство, может сильно
отличаться, в зависимости от способа установки, рельефа местности, а также максимальной скорости
ветра в данном месте.
На следующих страницах приводится описание типовых антенн, пригодных для установки на
устройства G-800DXA, G-1000DXA или G-2800DXA. Предполагается, что максимальная скорость
