• Благодаря трехходовому крану (поз. 11, принадлежности) осуществляется пере-
ключение как ручного отвода воды из резервуара, так и приямка насоса посредс-
твом ручного мембранного насоса (поз. 12).
7.4 Электроподключение
ОПАСНО! Угроза жизни!
При неквалифицированном выполнении электроподключения существует угроза
жизни от удара электрическим током.
• Электроподключение должно выполняться только электромонтером, уполномо-
ченным местным поставщиком электроэнергии, в соответствии с действующими
местными предписаниями.
• Соблюдать инструкции по монтажу и эксплуатации прибора управления и прина-
длежностей!
• Перед началом любых работ отключить источник питания сети.
• Подсоединить прибор управления к зенеровскому барьеру, датчику уровня и насо-
сам согласно приложенной схеме подключения.
• Вид тока и напряжение в сети должны соответствовать данным на фирменной таб-
личке.
УКАЗАНИЕ: В целях повышения безопасности эксплуатации предписывается
использование защитного автомата с характеристической кривой K, разъединяю-
щего все фазы.
• Заземлить установку в соответствии с предписаниями.
• Прокладывать соединительный кабель согласно действующим стандартам/пред-
писаниям и подключать в соответствии с распределением жил.

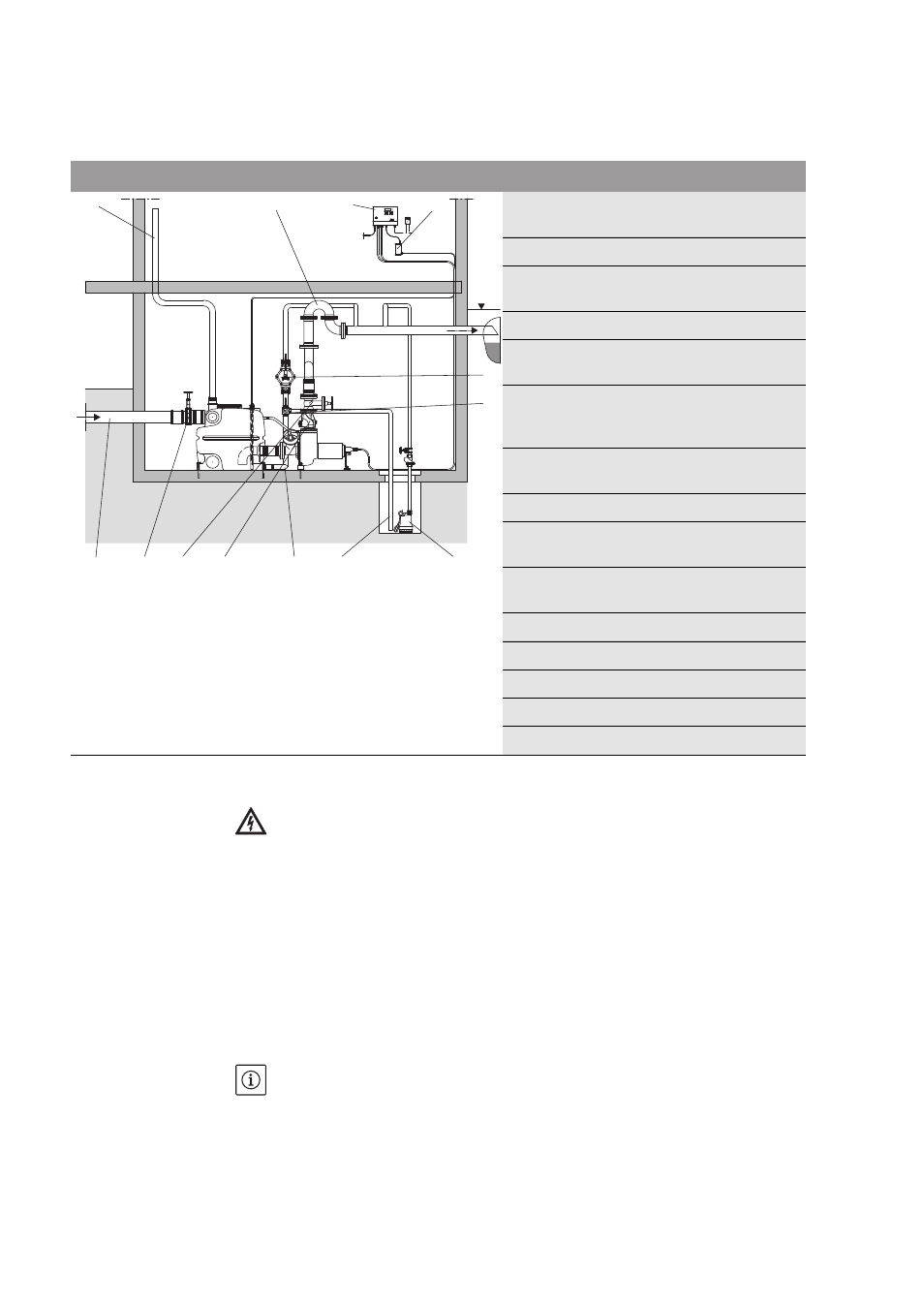

Рис. 9: пример инсталляции
Уровень обратного подпора (обычно
верхний край дорожного покрытия)
1
Воздухоотвод (через крышу)
2
Напорный трубопровод с петлей обрат-
ного подпора
3
Подводящий патрубок
4
Запорная задвижка на подводящем тру-
бопроводе
5
Арматурная опора для весового уравно-
вешивания
(рекомендация)
6
Запорная задвижка напорного трубопро-
вода
7
Обратный клапан
8
Трубопровод для опорожнения, резер-
вуар
9
Трубопровод для опорожнения, приямок
насоса
10
Насос для водоотведения
11
Трехходовой кран
12
Ручной мембранный насос
13
Прибор управления DrainControl 2
14
Зенеровский барьер
0I
1
2
3
4
5
6
7
8
9
10
11
12
13
