Русский
Инструкция по монтажу и эксплуатации Wilo-DrainLift XXL 131
7.3.2 Соединительные штуцеры резервуара
Приготовить подключаемые штуцеры резервуара согласно рис.. 6.
Подводящий патрубок DN 100/DN 150
Выполнять подсоединение подводящих(-ей) труб(-ы) DN 100 или DN 150 к резерву-
ару согласно рис. 6 только на 4 подводящих патрубках.
ВНИМАНИЕ! Опасность материального ущерба!
Подключение подводящего трубопровода в другом месте может привести
к негерметичности, функциональным нарушениям и повреждениям установки.
Использовать только предназначенные для этого соединительные штуцеры!
Прокладывать впускной трубопровод таким образом, чтобы он самостоятельно мог
опорожняться.
В подводящем трубопроводе перед резервуаром при монтаже установки внутри
здания согласно EN 12056-4 требуется задвижка (принадлежности) (рис. 9).
Патрубок для отвода воздуха DN 70
Стандарт EN 12050-1 предписывает подключение установки к воздухоотводу, уда-
ляющему воздух через крышу, обязательно требующемуся для безупречного фун-
кционирования установки. Подключение производится к штуцеру DN 70 на крышке
резервуара при помощи прилагаемого коннектора Ø 78 мм (рис. 6, рис. 7).
Прокладывать трубопроводы таким образом, чтобы они могли самостоятельно опо-
рожняться.

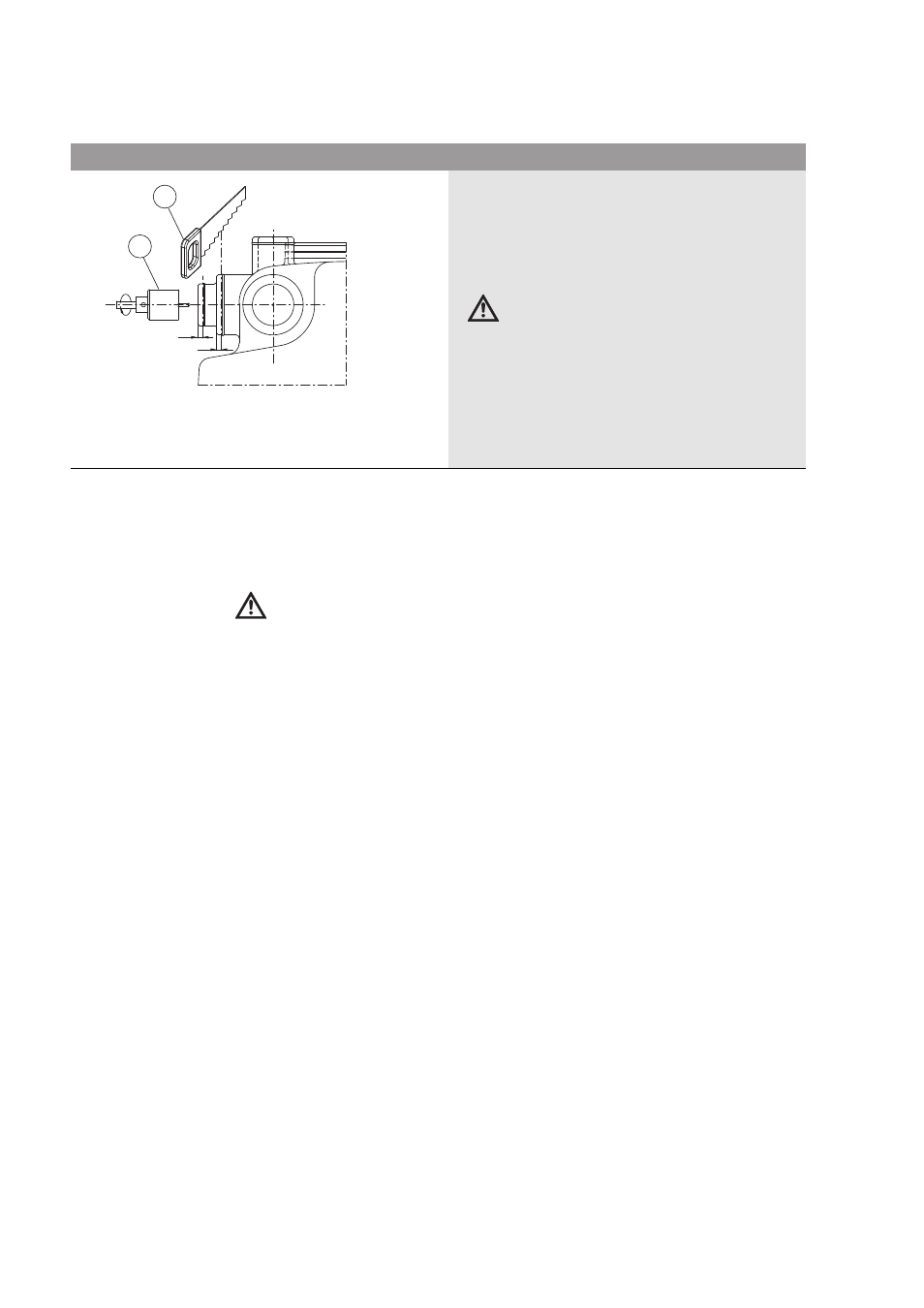

Рис. 6: подготовка подключаемого штуцера резервуара
• Спилить нижнюю часть соединительного штуцера по
возможности ножовкой соответствующей величины
(поз. 1).
• Если нет ножовки, спилить нижнюю часть на расстоя-
нии прибл. 15 мм от кольцевого фланца (поз. 2).
ВНИМАНИЕ! Опасность материального
ущерба!
Повреждение или удаление кольцевого
фланца может привести к негерметичности.
Кольцевой фланец должен быть полностью
в наличии!
• Удалить стружку и излишний материал.
• Тщательно выполнить соединения с прилагаемым
шлангом и шланговыми хомутами.
