Русский
126 WILO SE 10/2010
6 Описание и функции
6.1 Описание установки
Напорная установка для отвода сточных вод DrainLift XXL (рис.. 1) — это предвари-
тельно смонтированная, полностью погружная напорная установка для отвода
сточных вод (глубина погружения: 2 mWS, время погружения: 7 дней) с газо- и водо-
непроницаемым сборником и защитой от вытеснения.
Она оснащена трехфазными насосами (3~400В). Встроенный датчик уровня (рис. 1,
поз.. 3) фиксирует уровень в резервуаре и передает это значение на прибор управ-
ления, который автоматически включает и выключает насосы. Прибор управления
оснащен главным выключателем, встроенным реле мотора, а также выключателем
автоматического режима/ручного режима/квитирующим выключателем. Подроб-
ное описание функций содержится в инструкции по монтажу и эксплуатации при-
бора управления.
Притоки могут быть подключены к комбинированным штуцерам DN 100/DN 150 с
трех сторон. Штуцеры на крышке резервуара позволяют подсоединять трубы при-
тока DN 100 и отвода воздуха DN 70 (см. раздел «Подсоединение трубопроводов»).
Контрольное отверстие обеспечивает простое техническое обслуживание уста-
новки.
На обеих торцевых поверхностях накопительного резервуара предусмотрены кре-
пежные шлицы, на которых можно закреплять установку посредством прилагаю-
щихся крепежных элементов с защитой от противодавления в фиксированном
положении на полу. Двухнасосная установка оснащена главным насосом и насосом
пиковой нагрузки. Насосы установлены перед резервуаром в горизонтальном поло-
жении и высасывают сточные воды через высасывающие трубы из резервуара.
Концы высасывающих труб находятся в резервуаре под углом 90°, по направлению
ко дну резервуара. Таким образом, удается в полной мере избежать образования
осадка на дне резервуара. Также благодаря этому достигается меньший объем
остаточных вод и больший уровень включения.
6.2 Функция
Сброшенные сточные воды принимаются в сборнике установки водоотведения.
Сброс осуществляется посредством подводящих труб для сточных вод, которые
можно произвольно подключать к имеющимся патрубкам.
Напорная установка для отвода сточных вод DrainLift XXL поставляется с прибором
управления, зенеровским барьером (в отдельной упаковке) и предварительно смон-
тированным датчиком уровня.
Определение уровня воды в резервуаре производится через встроенный датчик
уровня. Если уровень воды повышается до установленной точки включения, то
включается один из перед резервуаром(-ами) установленных насосов и собранные

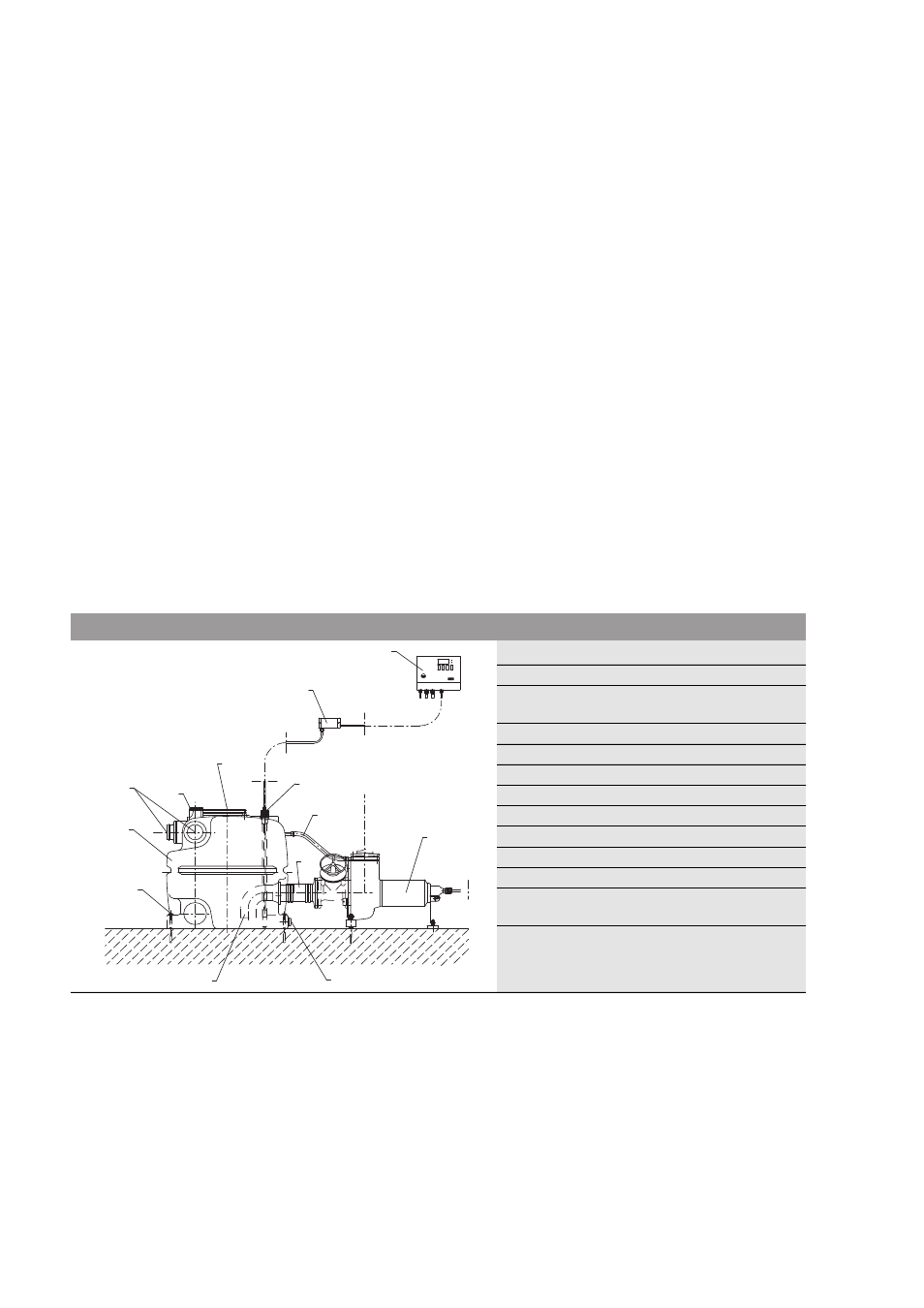

Рис. 1: описание установки
1 Насос
2 Резервуар
3 Переключение по уровню с помощью
датчика уровня
4 Зенеровский барьер
5 Прибор управления
6 Всасывающая труба
7 Подводящие патрубки DN 100/DN 150
8 Подсоединение аварийного слива DN 50
9 Подключение подвода и отвода воздуха
10 Контрольное отверстие
11 Воздухоотвод, насос
12 Всасывающий трубопровод (задвижка
опционально)
13 Защита от противодавления
1
2
3
4
5
7
6 8
12
11
9
10
13
0
I
