7.3 Подсоединение трубопроводов
Все трубопроводы должны быть смонтированы гибко, без напряжения и со звуко-
изоляцией. На установку не должны воздействовать усилия трубопроводов и моменты;
трубы (включая арматуру) следует закреплять и подпирать таким образом, чтобы на
установку не воздействовали ни растягивающие усилия, ни усилия сжатия.
Тщательно выполнить все присоединения к линии. При соединениях посредством
шланговых хомутиков тщательно их затянуть (крутящий момент затяжки 5 Нм!).
Не уменьшать диаметр трубы по направлению потока.
В подводящем трубопроводе перед резервуаром и после обратного клапана
согласно EN 12056-4 всегда требуется задвижка. (рис. 9).
7.3.1 Напорный трубопровод
ВНИМАНИЕ! Опасность материального ущерба!
Возникающие пики давления (например, при запирании обратного клапана)
в зависимости от эксплуатационных условий могут в несколько раз превышать
давление насоса.
• Поэтому наряду с соответствующим сопротивлением давления необходимо сле-
дить за соединительными элементами трубопровода с продольным силовым
замыканием!
• Напорный трубопровод со всеми встроенными деталями должен надежно
выдерживать возникающее рабочее давление.
• Избегать использования длинных горизонтальных отрезков трубопроводов, т. к.
они способствуют образованию гидравлических ударов обратных клапанов и,
тем самым, опасных пиковых давлений, которые могут превысить допустимое
значение и вызвать угрозу для установки и напорного трубопровода. Если этого
невозможно избежать, то заказчик обязан принять соответствующие меры
(например, дополнительный клапан с противовесом).
Для защиты от возможного обратного подпора из центрального дренажного канала
напорный трубопровод следует выполнить в качестве петли трубопровода, нижняя
кромка которой должна находиться в наивысшей точке над уровнем обратного под-
пора, определенным местными нормами (как правило, уровень дорожного покры-
тия). (сравнить также рис. 9).
Напорный трубопровод прокладывать с защитой от мороза.
На напорном патрубке установки (напорный патрубок насоса с фланцем воздухоот-
вода) смонтировать сначала обратные клапаны, а затем задвижку DN 80 или DN 100
(имеется в качестве принадлежности, прилагаются гайки, шайбы, плоское уплотне-
ние). Подпереть вес арматур!
ВНИМАНИЕ! Опасность повреждения оборудования!
Использование арматуры, отличной от принадлежностей Wilo, может привести
к функциональным нарушениям или повреждению изделия!
Затем присоединить напорный трубопровод непосредственно к задвижке (прилага-
ются фланцевый переходник, эластичный коннектор, плоское уплотнение и соеди-
нительные элементы).

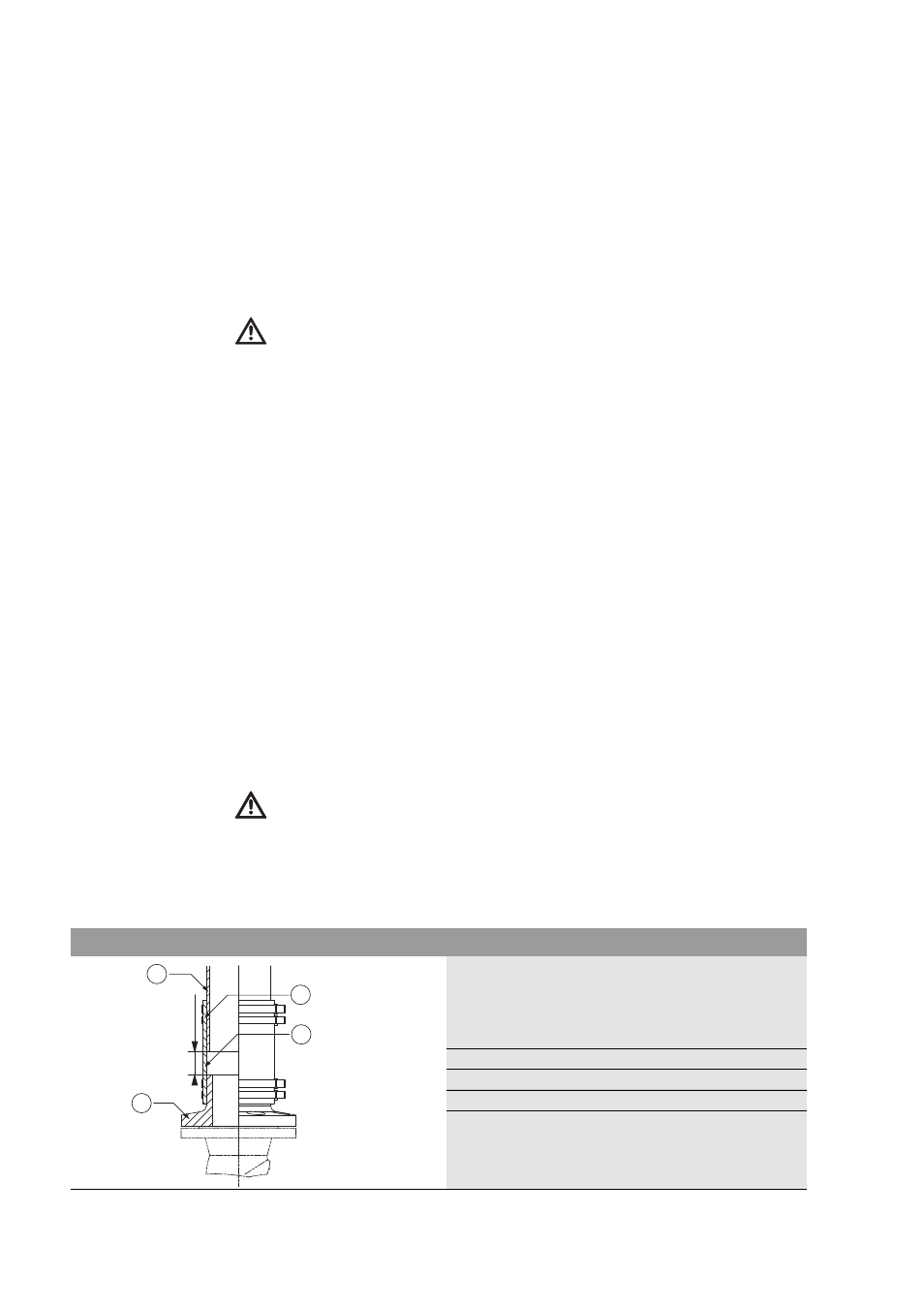

Рис. 5: гибкое подключение напорного трубопровода
Чтобы избежать передачи сил и колебаний между
установкой и напорным трубопроводом, соеди-
нение необходимо выполнять гибко. Для этого
соблюдать расстояние между фланцевым пере-
ходником и напорным трубопроводом (рис. 5).
1 Напорный трубопровод
2 Манжета шланга
3 Фланцевый переходник
4 Соблюдать расстояние прибл. 40-60 мм
min. 40
1
3
2
4
