• Соблюдать инструкции по монтажу и эксплуатации принадлежностей!
• Прибор управления и зенеровский барьер устанавливать в сухом и защищенном от
мороза месте.
• Место установки должно быть защищено от прямых солнечных лучей.
• При наружном монтаже учитывать данные каталога и принадлежностей.
7.2 Монтаж
Согласно EN 12056-4 напорные установки для отвода сточных вод должны быть
смонтированы в фиксированном положении.
Установки с опасностью от противодавления следует монтировать с защитой от
противодавления.
7.2.1 Монтаж резервуара
Выверить резервуар согласно монтажному плану (рис.. 2, см. приложение).

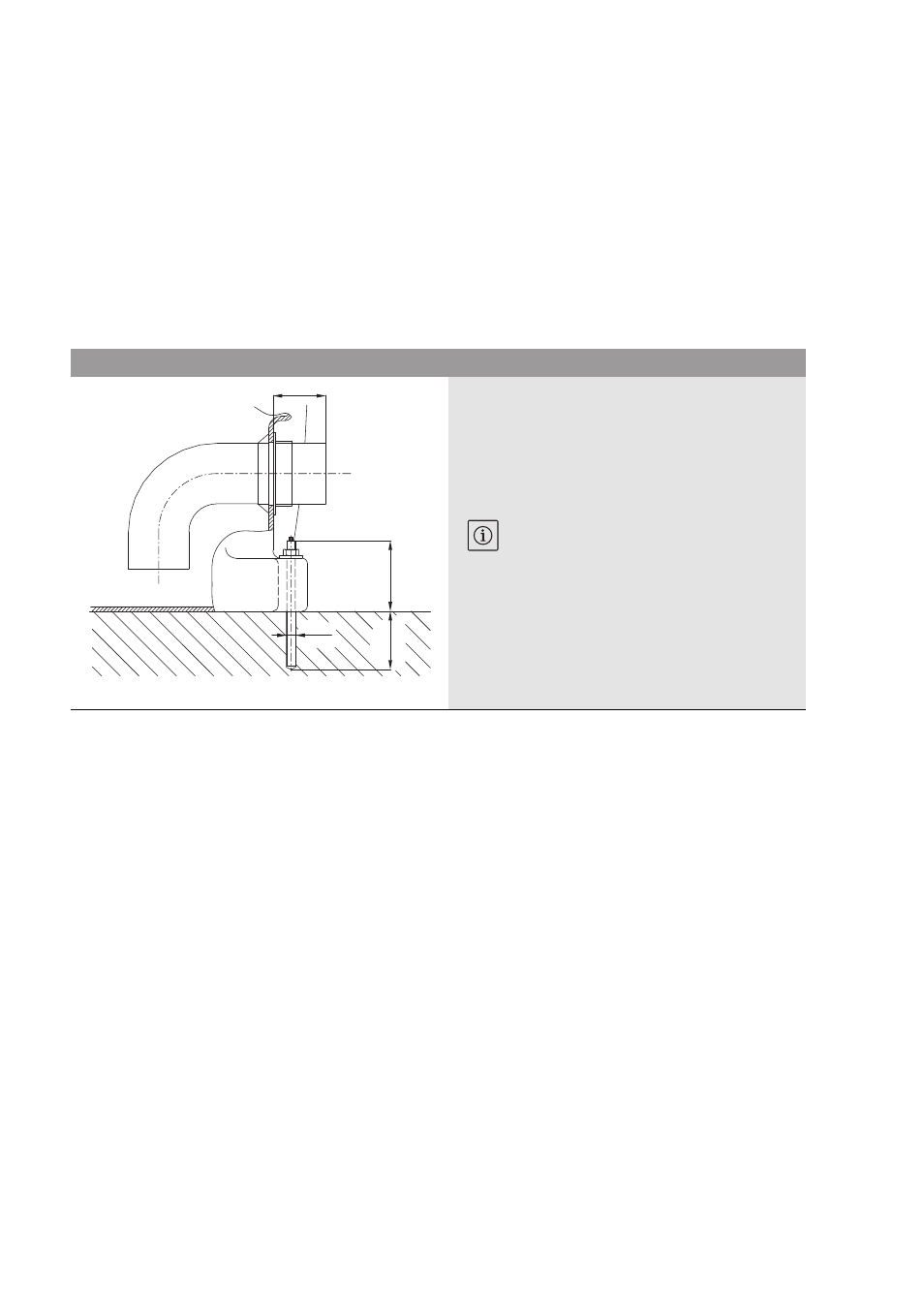

Рис. 3: крепление резервуара
Посредством прилагающегося крепежного материала
зафиксировать резервуар на полу (рис.. 3).
• На полу начертить положение отверстий
• Просверлить отверстия (∅ 14 мм, глубина 110 мм)
в полу
УКАЗАНИЕ:
При нескольких резервуарах соблюдать ука-
зания на рис. 7!
• Установка прилагаемых резьбовых стержней согласно
монтажному рисунку и прилагаемой инструкции о
пользовании для патронов со строительным раство-
ром.
• После затвердевания патронов со строительным рас-
твором закрепить резервуары на земле защищенным
от противодавления образом.
140
110
Ш14
100
