Страница 6
6
RQT8482
≥Прикрепите наклейки для акустических кабелей, чтобы облегчить подсоединение.
≥На клеммах сабвуфера и цифрового приемного устройства присутствует высокое выходное напряжение. Будьте осторожны при
подсоединении акустических кабелей.
≥Не допускайте короткого замыкания между положительными (i) и отрицательными (j) проводами акустических систем.
≥Будьте внимательны! Подсоединяйте положительные (медные) провода только к положительным (i) клеммам, а отрицательные
(серебристые) провода только к отрицательным (
j) клеммам. Неправильное соединение может привести к повреждению
акустических систем.
≥При использовании беспроводной системы нельзя использовать более одной пары тыловых акустических систем.

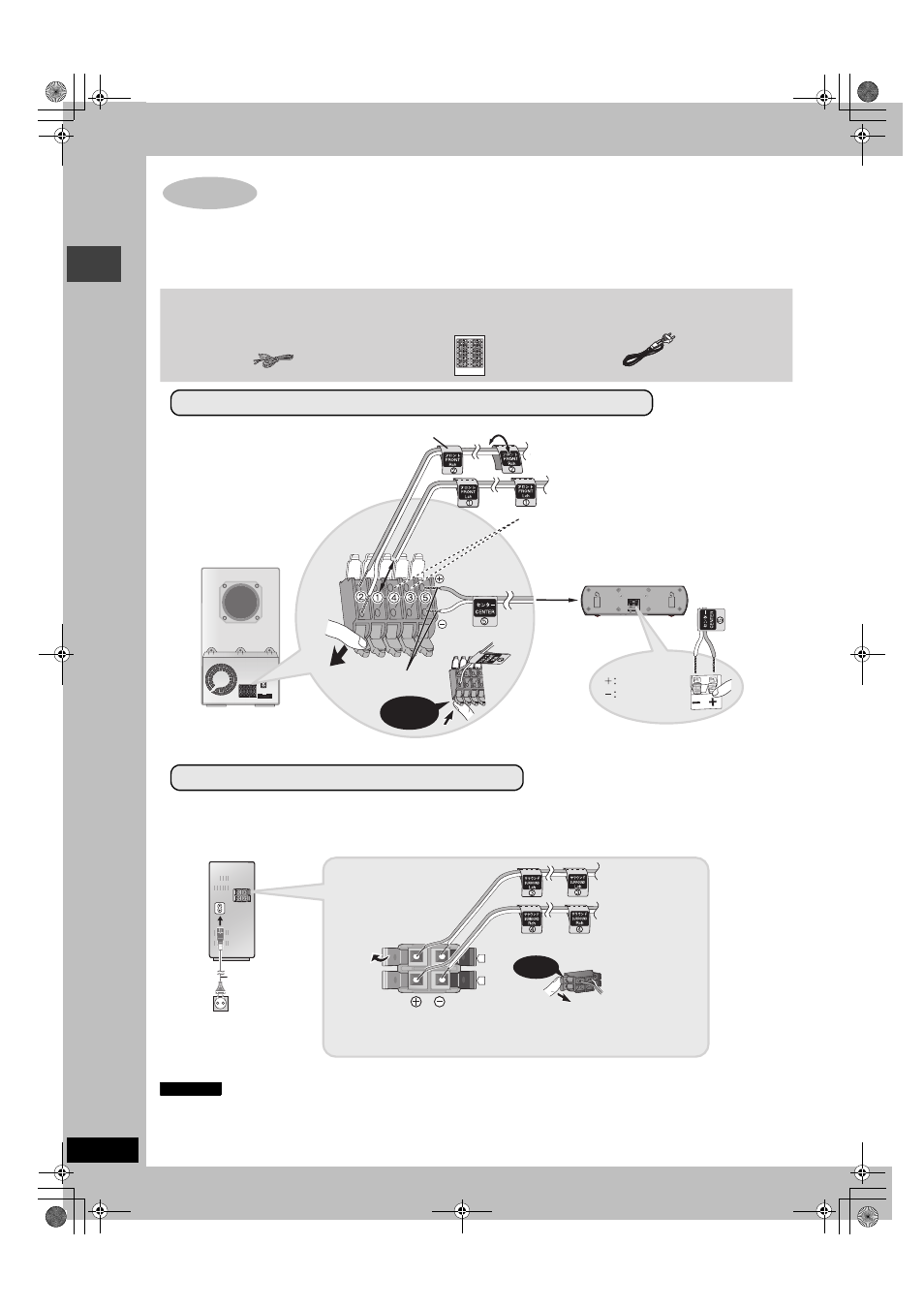

ШАГ
3
Соединение акустических систем с сабвуфером и
цифровым приемным устройством
Лист с наклейками для
акустических кабелей
Акустический кабель
(для центральной акустической системы)
Наклейка для акустического кабеля
2 ФРОНТАЛЬНАЯ (П)
1 ФРОНТАЛЬНАЯ (Л)
5 ЦЕНТРАЛЬНАЯ
АКТИВНЫЙ
САБВУФЕР
Медный
Серебристый
Полностью вставьте
проводник.
Щелчок!
Сетевой шнур
Подсоединение фронтальных и центральной акустических систем
Подсоедините кабели тыловых акустических систем к
этим клеммам, только если не собираетесь
использовать цифровое приемное устройство (
➜ ниже).
4 ТЫЛОВАЯ (П), 3 ТЫЛОВАЯ (Л)
AC IN~
.
4
Подсоединение тыловой акустической системы
4 ТЫЛОВАЯ (П)
3 ТЫЛОВАЯ (Л)
i: Медный
j: Серебристый
Щелчок!
≥Подсоедините сетевой шнур после завершения подсоединения акустических кабелей.
ЦИФРОВОЕ
ПРИЕМНОЕ
УСТРОЙСТВО
К сетевой
розетке
Сетевой шнур
Примечание
Соеди
н
ени
е
акустич
еск
их
с
и
стем с са
бвуфером и цифро
вым
п
риемны
м
устрой
ством
