RQT8482
4

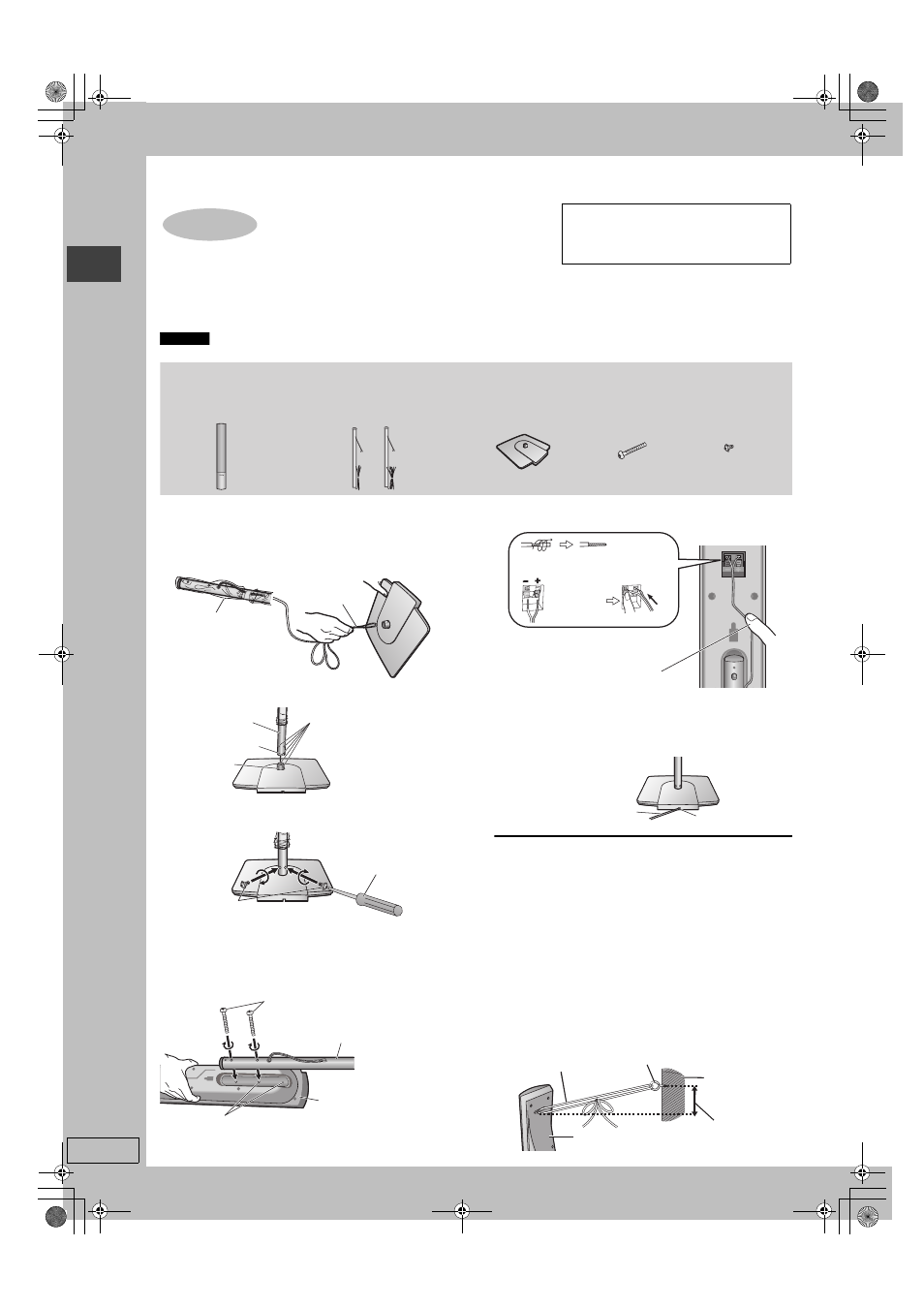

Просте встановлення
Підготовка
≥Щоб уникнути пошкодження та появи подряпин, виконуйте монтаж колонок на м’якій підстилці.
≥Використовуйте для монтажу викрутку Philips.
≥Перед початком монтажу, настройки та підключення упевніться, чи наявні у комплекті усі зазначені компоненти.
≥Між правою та лівою колонками, а також між трубками немає жодних відмінностей.
≥Щоб уникнути висування кабелів з трубок під час монтування підставок колонок, залишіть на них пластикову обгортку.
1
Монтаж стійок для колонок.
1 Пропустіть кабель колонки через підставку.
Щоб пришвидшити пропуск кабелю через підставку, зігніть
кабель удвоє (не стискаючи його вигнуту частину), пропустіть
його крізь отвір, а тоді протягніть решту частину кабелю.
2 Вставте трубку.
3 Прикріпіть трубку до підставки.
Надійно закрутіть гвинти.
2
Прикріпіть підставки до колонок.
Поступово докручуючи верхній та нижній гвинти, забезпечте
колонці пряме кріплення.
Трубку можна також прикріпити до нижніх отворів колонки.
При кріпленні колонки до нижніх або до верхніх отворів,
змінюється її висота.
3
Підключіть кабелі колонки.
4
Прикріпіть кабелі колонок до підставок.
∫ Захист колонок від падіння
Підготовка
За допомогою гвинтів з вушками (не входить у комплект)
прикріпіть колонки до стіни (
➜ малюнок нижче).
≥Придбайте відповідні гвинти з вушками для кріплення їх у
стінах або колонах.
≥Зверніться за інформацією до кваліфікованого будівельника
стосовно кріплення колонок до бетонної стіни або нестійкої
поверхні. Неналежне прикріплення колонок може призвести
до пошкодження стіни або колонок.
1 Протягніть шнурок (не входить у комплект) через
проріз на задній панелі колонки для страхування її від
падіння.
2 Протягніть інший кінець шнурка через вушко гвинта та
зав’яжіть його під натягом.
КРОК
1 Додані у комплект стійки спеціально
призначені для кріплення фронтальних
колонок або колонок об’ємного звучання
Panasonic SB-FS881. Використовуйте їх тільки
таким чином, як описано в даній інструкції.
Монтаж фронтальних колонок
на колонок об’ємного звучання
Примітка
4 Фронтальні
колонки/колонки
об’ємного звучання
4 підставки 8 коротких гвинтів 8 довгих гвинтів
4 Трубки
≥2kтрубки з коротким кабелем:
для фронтальних колонок
≥2kтрубки з довгим кабелем:
для колонок об’ємного звучання
Кабель
Підставка
Залиште висунуту частину
кабелю для подальшого
підключення.
Пластикова
обгортка
Вставляйте трубку,
злегка потягуючи
кабель колонки.
При вставлянні трубки
слідкуйте за співпадінням
пазів із цими отворами.
Опора трубки
Трубка
Підставка
Паз
Короткі гвинти
Викрутка Phillips
(не входить у комплект)
Перед виконанням наступного кроку зніміть із трубки
пластикову обгортку.
Колонка
Довгі гвинти
Трубка
Зніміть вінілове покриття
кабелів колонки.
§
Задня панель колонки
_:
Мідний
`:
Сріблястий
Натисніть!
При наявності вільного кабелю, витягніть його з низу
підставки та вставте у паз, що у верхній частині трубки.
Втисніть кабель колонки в паз.
§ Якщо проводи динаміка без вінілових
наконечників, прямо під’єднайте їх до
гнізда.
Задня
сторона
підставки
Втисніть кабель колонки
якнайглибше в паз
підставки.
Кабель
Паз
Шнурок
(не входить у комплект)
Стіна
Гвинт із вушком
(не входить у комплект)
Задня панель колонки
Прибл. 150 мм
М
онтаж
фр
онталь
них колонок на
к
о
лон
о
к
об’є
м
н
о
го зв
уч
анн
я
