RQT8482
6
≥Для спрощення підключення прикріпіть до кабелів колонок наклейки.
≥Термінали сабвуфера та цифрового ресивера знаходяться під високою вихідною напругою. Будьте обережні при підключенні
кабелів колонок.
≥Уникайте замикання позитивного (i) та негативного (j) полюсів кабеля колонок.
≥Підключайте позитивні (мідний) кабелі тільки до позитивних (i) терміналів, а негативні (срібний) – до негативних (j) терміналів.
Неправильне підключення може призвести до пошкодження колонок.
≥При використанні даної бездротової системи підключайте не більше однієї пари колонок об’ємного звучання.
КРОК
3

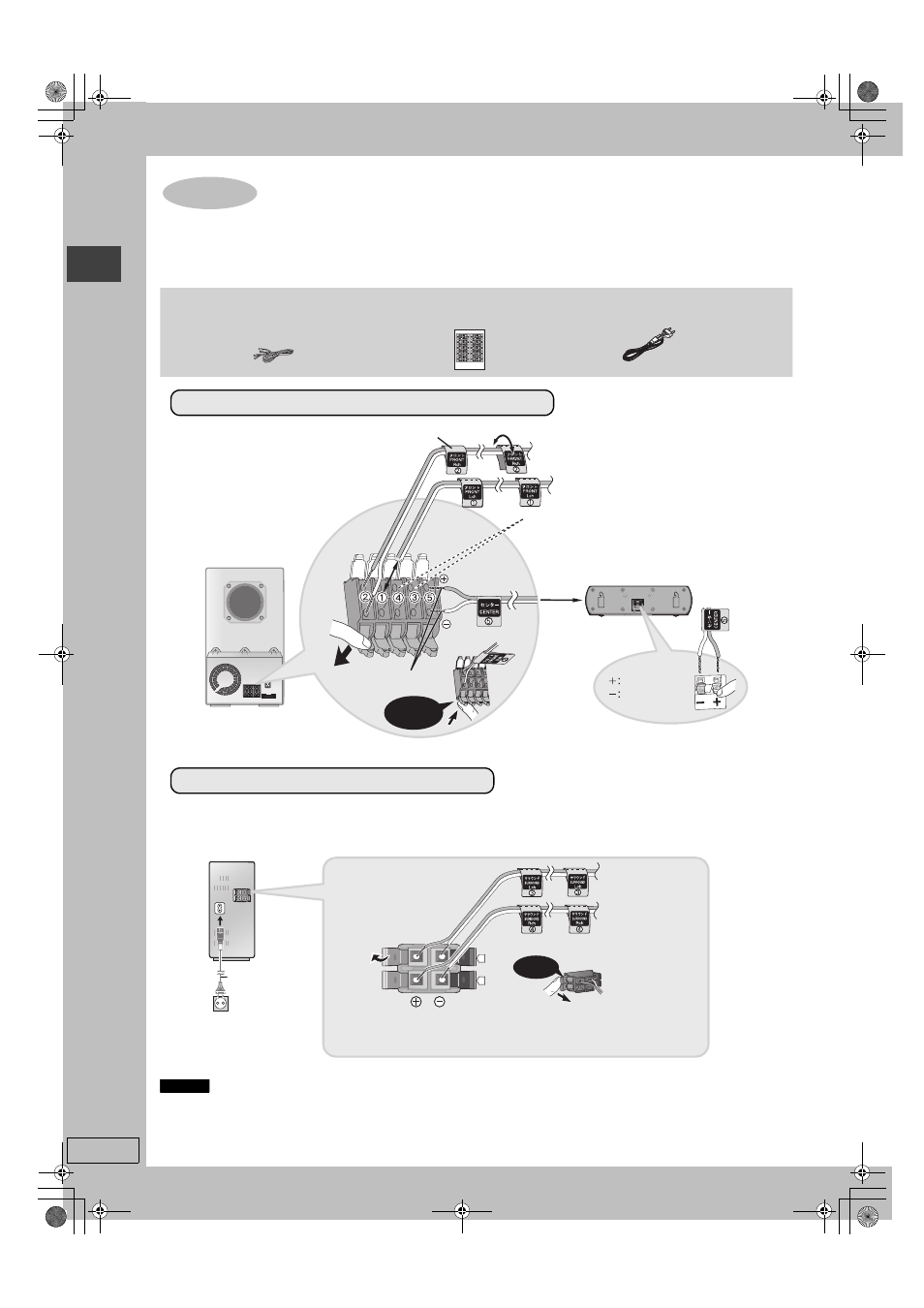

Підключення колонок до сабвуфера та цифрового
ресивера
Підключення фронтальних та центральної колонки
Аркуш із наклейками
для кабелів колонок Кабель колонки
(для центральної колонки)
Наклейка для кабелю колонки
2 ФРОНТАЛЬНА (П)
1 ФРОНТАЛЬНА (Л)
5 ЦЕНТРАЛЬНА
АКТИВНИЙ
САБВУФЕР
Мідний
Сріблястий Вставте кабель повністю.
Клац!
Силовий провід
змінного струму
Підключіть сюди кабелі колонок об’ємного звучання,
тільки якщо ви не збираєтесь використовувати
цифровий ресивер (
➜ нижче).
4 ОБ’ЄМНОГО ЗВУЧАННЯ (П),
3 ОБ’ЄМНОГО ЗВУЧАННЯ (Л)
AC IN~
.
4
4 ОБ’ЄМНОГО
ЗВУЧАННЯ (П)
3 ОБ’ЄМНОГО
ЗВУЧАННЯ (Л)
i: Мідний
j: Сріблястий
≥Підключіть шнур живлення тільки після завершення підключення кабелів колонок.
ЦИФРОВИЙ
РЕСИВЕР
Силовий провід
змінного струму
Клац!
Настінна розетка
змінного струму
Підключення колонок об’ємного звучання
Примітка
Підклю
чен
ня колонок до са
бвуфера
та
ци
фрового
р
еси
вера
