Крок, Відеопідключення, Для перегляду відео з прогресивною розгорткою – Инструкция по эксплуатации Panasonic SC-HT885W
Страница 43: Телевізор із терміналом scart, Телевизор с входными гнездами component video in
RQT8482
7
≥Не підключайте пристрій через відеомагнітофон.
У зв’язку з захистом від копіювання картинка може
відображатись не належним чином.
≥Перед підключенням вимкніть телевізор та ознайомтесь із
посібником користувача телевізора.
∫ Телевізор із терміналом VIDEO IN
∫ Телевізор із терміналом S-VIDEO IN
Термінал S-VIDEO OUT
Термінал S-VIDEO OUT забезпечує отримання яскравішого
зображення у порівнянні з терміналом VIDEO OUT завдяки
розділенню хроматичних сигналів (C) та сигналів яскравості
(Y). (Хоча загальні результати залежать від якості
телевізора.)
∫ Телевізор із терміналом SCART
Термінал SCART (AV)
Для покращення якості зображення апарат дозволяє змінити
вихід відеосигналу термінала SCART (AV) із “Video” на “S-
Video” або “RGB”, у залежності від типу підключеного
телевізора. Виберіть “S-Video/YPbPr” або “RGB/No Output” у
меню QUICK SETUP (
➜ стор. 9).
∫ Телевизор с входными гнездами
COMPONENT VIDEO IN
COMPONENT VIDEO OUT термінал
Дані термінали можна використовувати для черезстрічкового
або прогресивного виходу, що дозволяє отримати чистіше
зображення, ніж при використанні термінала S-VIDEO OUT.
Підключення за допомогою цих терміналів виводить окремо
сигнали колірності (P
B
/P
R
) та сигнал яскравості (Y) доягнення
високої точності відтворення кольорів.
≥Опис терміналів компонентного відеовходу залежить від
телевізора або монітора (наприклад, Y/P
B
/P
R
, Y/B-Y/R-Y, Y/
C
B
/C
R
). Підключайте до терміналів однакового кольору.
≥При використанні даного підключення виберіть “Video/
YPbPr” або “S-Video/YPbPr” у меню QUICK SETUP
(
➜ стор. 9). При виборі “RGB/No Output” сигнал RGB
виводиться з термінала SCART (AV), але у цьому випадку
жоден сигнал не виводиться з вихідних терміналів
компонентного відео.

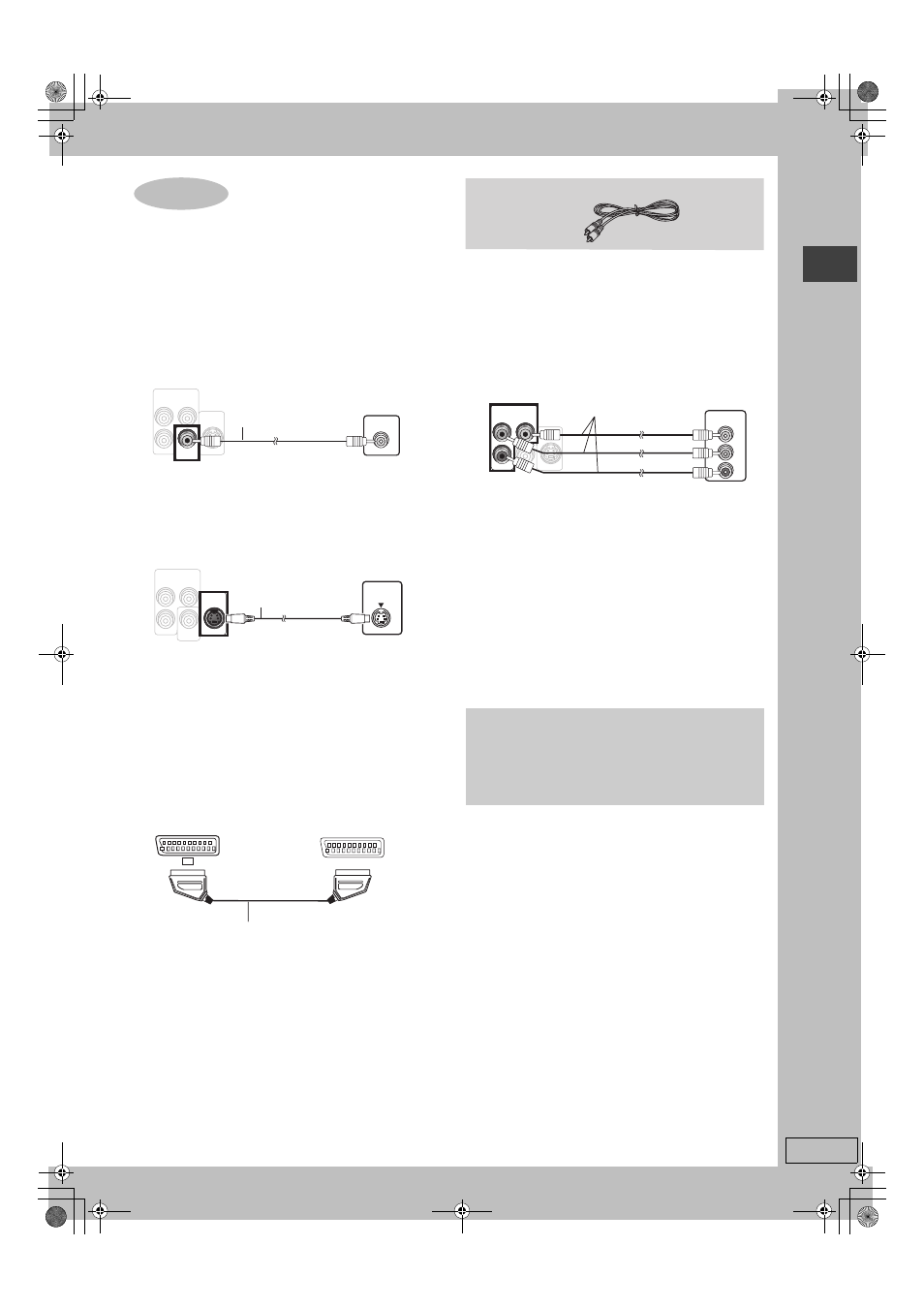

КРОК
4
Відеопідключення
COMPONENT VIDEO OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
S-VIDEO
S-VIDEO
OUT
OUT
VIDEO
VIDEO
OUT
OUT
(PROGRESSIVE/INTERLACE)
(PROGRESSIVE/INTERLACE)
VIDEO IN
Задня панель
основного апарата
Відеокабель
(входить у комплект)
Телевізор
(не входить у
комплект)
COMPONENT VIDEO OUT
P
B
P
R
Y
S-VIDEO
S-VIDEO
OUT
OUT
VIDEO
OUT
(PROGRESSIVE/INTERLACE)
S-VIDEO
IN
Задня панель
основного апарата
Телевізор
(не входить у
комплект)
Кабель S-video
(не входить у комплект)
AV
AV
Задня панель
основного апарата
Телевізор
(не входить у комплект)
Кабель Scart
(не входить у комплект)
Для перегляду відео з
прогресивною розгорткою
Підключіть термінал компонентного відеовиходу до 625p
або 525p сумісного телевізора. (Відео може неправильно
відображатись при підключенні до телевізора, який не
підтримує прогресивну розгортку.)
Відеокабель
COMPONENT VIDEO OUT
P
B
P
R
Y
S-VIDEO
OUT
VIDEO
OUT
(PROGRESSIVE/INTERLACE)
(PROGRESSIVE/INTERLACE)
COMPONENT
VIDEO IN
P
R
P
B
Y
Задня панель
основного апарата
Телевізор
(не входить у
комплект)
Відеокабель
(не входить у комплект)
Ві
де
оп
ідк
л
ю
ч
е
н
ня
8482Uk.book Page 7 Friday, September 23, 2005 3:03 PM
