4
RQT8482

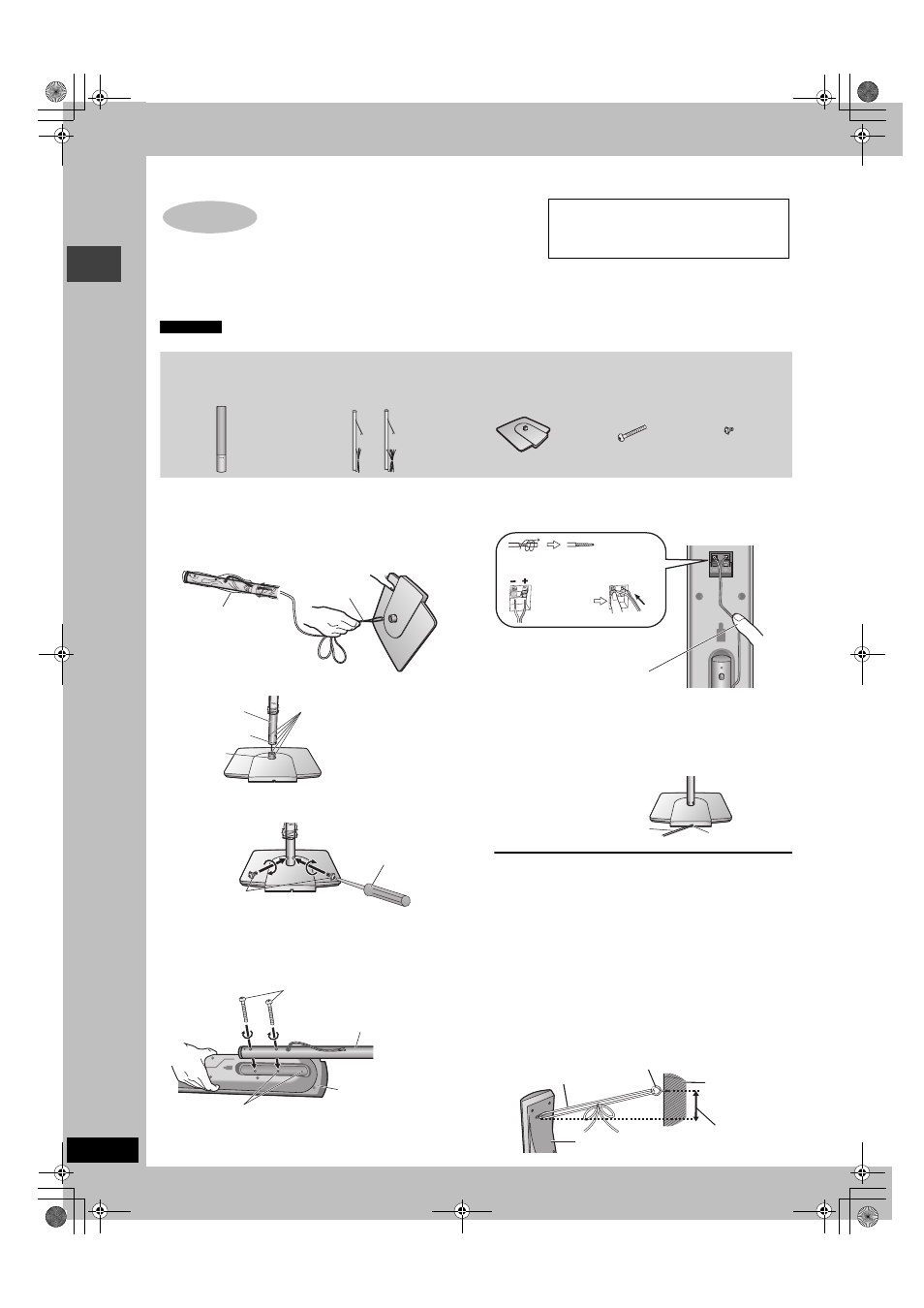

Простая установка
Подготовка
≥Во избежание повреждений или царапин, подстелите мягкую ткань и выполняйте сборку на ней.
≥Для сборки используйте крестообразную отвертку Phillips.
≥Перед началом сборки, установки и подсоединения убедитесь в наличии всех указанных компонентов.
≥Правые и левые акустические системы и трубки одинаковые.
≥Во избежание вытягивания кабелей из трубок при сборке опор акустических систем, оставьте на трубках пластиковую оболочку.
1
Соберите опоры акустических систем.
1
Проденьте кабель акустической системы через
отверстие в опоре.
Чтобы облегчить продевание, осторожно сложите кабель посередине (так,
чтобы не осталось перегиба), вставьте его петлеобразный участок в отверстие,
а затем протяните оставшуюся часть кабеля через отверстие в опоре.
2
Вставьте трубку.
3
Прикрепите трубку к опоре.
Надежно затяните винты.
2
Закрепите опоры на акустических системах.
Попеременно заворачивая верхний и нижний винты до полной
затяжки, добейтесь, чтобы опора установилась прямо.
Трубку можно прикрепить и в нижней задней части
акустической системы.
Переставляя опору между верхней и нижней точками крепления с
задней стороны акустической системы, можно менять ее высоту.
3
Подсоедините кабели к акустическим
системам.
4
Закрепите кабели акустических
систем на их опорах.
∫ Предотвращение опрокидывания
акустических систем
Подготовка
Вверните в стену шурупы с проушиной (не прилагаются) для
прикрепления акустических систем к стене (
➜ рисунок ниже).
≥ Подберите подходящие шурупы с проушинами, которые
соответствуют стенам или колоннам, в которые они вворачиваются.
≥При креплении на бетонной стене или поверхности, которая
может оказаться недостаточно прочной, проконсультируйтесь
с квалифицированным специалистом-строителем относительно
подходящего метода. Неправильное крепление может
привести к повреждению стены или акустических систем.
1
Пропустите бечевку (не прилагается) через вырез в
задней части акустической системы для ее удержания
от опрокидывания.
2
Пропустив бечевку через проушину шурупа, завяжите
ее надежным узлом в петлю.
ШАГ
1
Конструкция опор, входящих в комплект,
специально разработана для монтажа фронтальных
акустических систем или тыловых акустических
систем Panasonic SB-FS881. Используйте опоры
только так, как указано в этой инструкции.
Сборка фронтальных и
тыловых акустических систем
Примечание
4 фронтальные/
тыловые
акустические
системы
4 опоры
8 коротких
винтов
8 длинных
винтов
4 Трубки
≥2kтрубки с коротким кабелем:
для фронтальных акустических систем
≥2kтрубки с длинным кабелем:
для тыловых акустических систем
Кабель
Опора
Оставьте длину кабеля с
запасом для последующего
подсоединения.
Пластиковая
оболочка
Вставьте трубку,
одновременно осторожно
втягивая кабель
акустической системы.
При вставке трубки
совместите канавку и эти
отверстия с опорой.
Опора
трубки
Трубка
Опора
Канавка
Короткие винты
Крестообразная
отвертка
(не прилагается)
Перед выполнением следующей операции, снимите
пластиковую оболочку с трубки.
Акустическая система
Длинные винты
Трубка
Удалите виниловую изоляцию
на концах проводов.
§
Задняя сторона
акустической системы
_:
Медный
`:
Серебристый
Вставьте!
Если на акустической системе остался излишек кабеля,
заправьте его в отверстие рядом с верхней частью трубки,
одновременно вытянув кабель с нижней стороны опоры.
Вдавите кабель акустической
системы в канавку.
§
Если проводы динамика без виниловых
наконечников, прямо подсоедините их
к терминалам.
Задняя
сторона
опоры
Как можно дальше вдавите
кабель акустической
системы в канавку в опоре.
Кабель
Канавка
Бечевка (не прилагается)
Стена
Шуруп с проушиной (не прилагается)
Задняя сторона акустической системы
Примерно 150 мм
Сборк
а фронтальны
х
и тыло
вых
а
к
устиче
ски
х
си
стем
