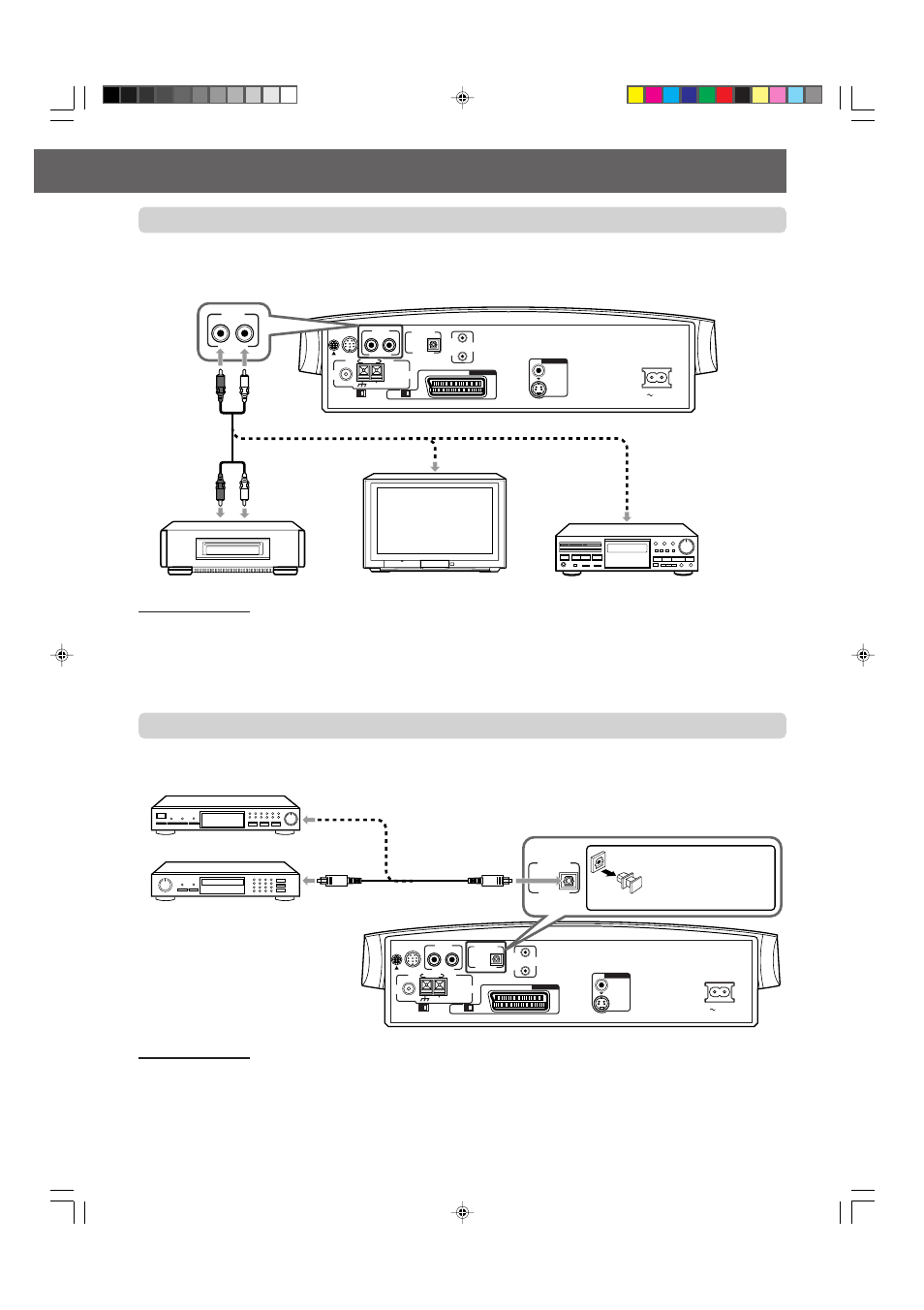

Подключение цифрового устройства
Вы можете прослушивать звук от цифрового устройства, например, от тюнера DBS или минидисковой деки через эту
систему. Для подключения цифрового устройства воспользуйтесь цифровым оптическим кабелем (не входит в
комплект).
ПРИМЕЧАНИЯ:
При воспроизведении видео устройства, например, DBS тюнера:
• Для прослушивания звука используйте эту систему. (Выберите “AUX DIGITAL” в качестве источника сигнала. См. стр. 22.)
• Для просмотра изображения подключите гнездо видео выхода внешнего устройства непосредственно к гнезду видео входа
телевизора и выберите соответствующий режим входа на телевизоре.
Подключение аналогового устройства
Вы можете прослушивать через эту систему звук от аналогового устройства, такого как видеомагнитофон, телевизор
или кассетная дека. Для подключения аналогового устройства воспользуйтесь кабелем с контактными штекерами
RCA (не входит в комплект).
• Подключите белый штекер к гнезду “AUX IN L” (левое аудио гнездо), красный к гнезду “AUX IN R” (правое аудио гнездо).
ПРИМЕЧАНИЯ:
• Если Вы подключили звукоусиливающее устройство, например, графический эквалайзер, между источником сигнала и этой
системой, выводимый звук может быть искажен.
• При воспроизведении видео устройства, например, видеомагнитофона:
– Для прослушивания звука используйте эту систему. (Выберите “AUX” в качестве источника сигнала. См. стр. 22.)
– Для просмотра изображения подключите гнездо видео выхода внешнего устройства к гнезду видео входа телевизора и
выберите соответствующий режим входа на телевизоре.
VIDEO
S-VIDEO
VIDEO OUT
ANTENNA
DISP.SET
AUX
TO SP-PWV70
IN
AC IN
AV
COMPU
LINK
AM
COAXIAL
75
AM
R
L
H
V
FM
EXT
LOOP
DIGITAL IN
OPTICAL
RGB
Y / C
AV OUT
AV
AUX IN
R
L
VIDEO
S-VIDEO
VIDEO OUT
ANTENNA
DISP.SET
AUX
TO SP-PWV70
IN
AC IN
AV
COMPU
LINK
AM
COAXIAL
75
AM
R
L
H
V
FM
EXT
LOOP
DIGITAL IN
OPTICAL
RGB
Y / C
AV OUT
AV
DIGITAL IN
OPTICAL
Кассетная дека
Телевизор
Видеомагнитофон
К аудио выходу
К аудио выходу
К аудио
выходу
DBS тюнер
Минидисковая дека
Перед подключением
цифрового оптического
кабеля удалите
защитный штекер.
Контактный штекер RCA
Цифровой оптический кабель
Центральный
блок
Центральный блок
