12

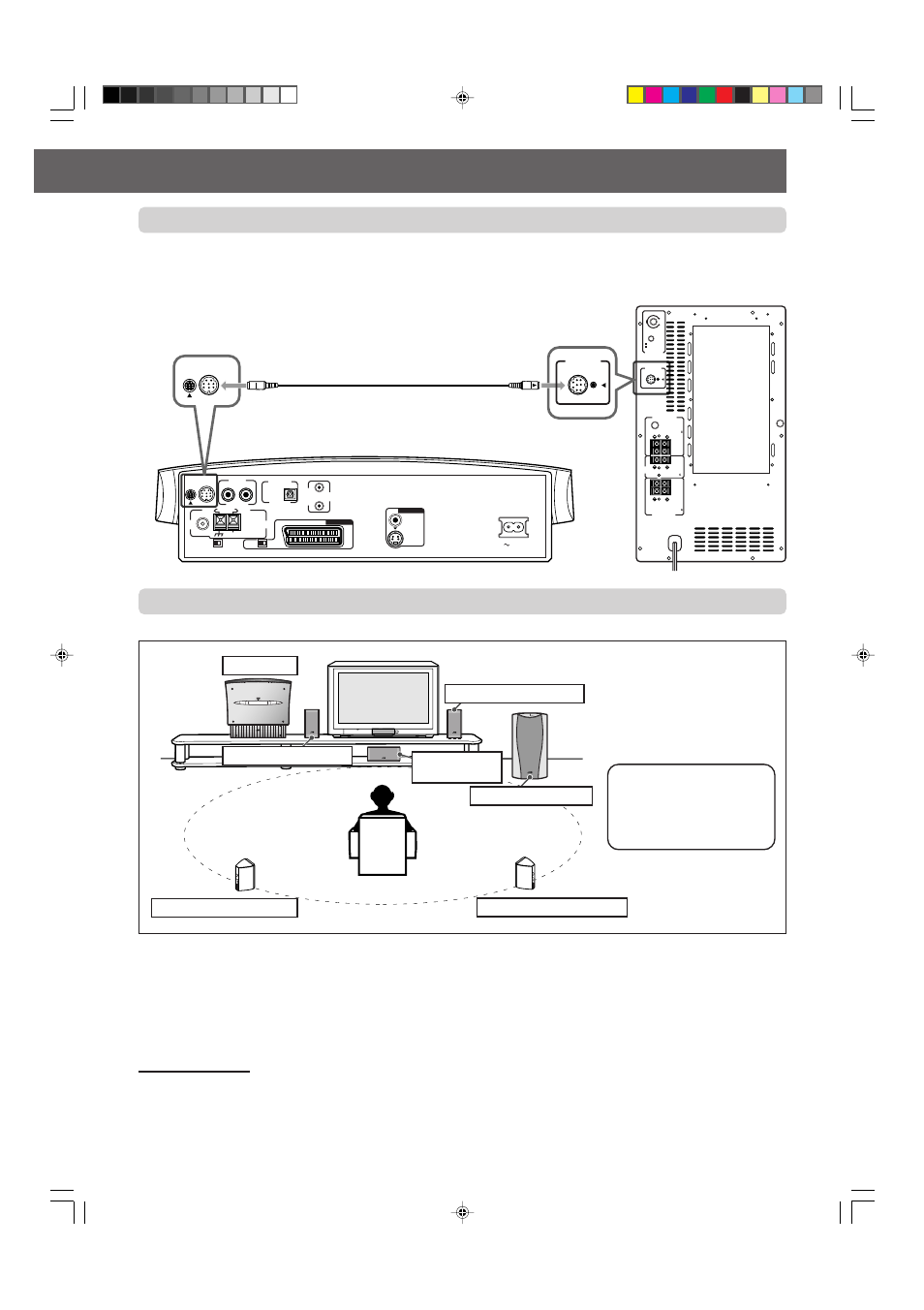

Подключение активного сабвуфера
Подключите полученный в комплекте активный сабвуфер (SP-PWV70) при помощи полученного в комплекте
системного кабеля.
• Подключите системный кабель, совмещая отметку
5 на штекерах с соответствующими отметками на системе и
активном сабвуфере.
LEFT
RIGHT
LEFT
MAX
REVERSE
NORMAL
MIN
RIGHT
S P E A K E R I M P E D A N C E
VOLUME
PHASE
SUB WOOFER
F R O N T S P E A K E R S
C O N N E C T O R F R O M X V - T H V 7 0 R
CENTER
SPEAKER
4~16 CAUTION :
S P E A K E R I M P E D A N C E CAUTION :
4~16
REAR S P E A K E R S
S P E A K E R I M P E D A N C E CAUTION : 4~16
VIDEO
S-VIDEO
VIDEO OUT
ANTENNA
DISP.SET
AUX TO SP-PWV70 IN
AC IN
AV
COMPU
LINK
AM COAXIAL
75
AM
R L
H V
FM
EXT
LOOP
DIGITAL IN
OPTICAL
RGB Y / C
AV OUT AV
TO SP-PWV70
C O N N E C T O R
F R O M X V - T H V 7 0 R
Системный кабель (входит в комплект)
D V D D I G I T A L T H E A T E R S Y S T E M T H - V 7 0
Правый тыловой динамик*
Центр. блок
Левый фронт.динамик*
Правый фронт.динамик*
Центральный
динамик*
Активный сабвуфер*
Левый тыловой динамик*
При установке динамиков, для получения наилучшего звучания Вам следует расставить все динамики-сателлиты на
одинаковом расстоянии от позиции для прослушивания, при этом каждый динамик должен быть направлен на слушателя.
Если Вы не можете разместить динамики на одинаковом расстоянии от позиции для прослушивания, Вы
можете произвести соответствующие настройки, в результате чего звучание будет близкое к оптимальному.
См. стр. 65.
• Как правило, активный сабвуфер следует устанавливать спереди. (Так как низкочастотный звук не является
направленным, Вам не нужно устанавливать сабвуфер на том же расстоянии, что и динамики-сателлиты.)
ПРИМЕЧАНИЯ:
• Хотя динамики-сателлиты и активный сабвуфер обладают магнитным экранированием, изображение на экране телевизора может
искажаться. В этом случае отодвиньте динамики от телевизора на 10 см.
• Из соображений безопасности всегда следите за тем, чтобы позади сабвуфера оставалось достаточно свободного места.
• При относительно высоком размещении динамиков-сателлитов, например, на полке, установите их на ровную и устойчивую
поверхность.
7 Размещение динамиков
Центральный блок
Активный сабвуфер
* Решетки динамиков не
удаляются. Если Вы
попытаетесь их удалить,
это может привести к
повреждению динамиков.
Отметка 5 на штекере
должна быть
направлена вниз.
Подключение динамиков-сателлитов
