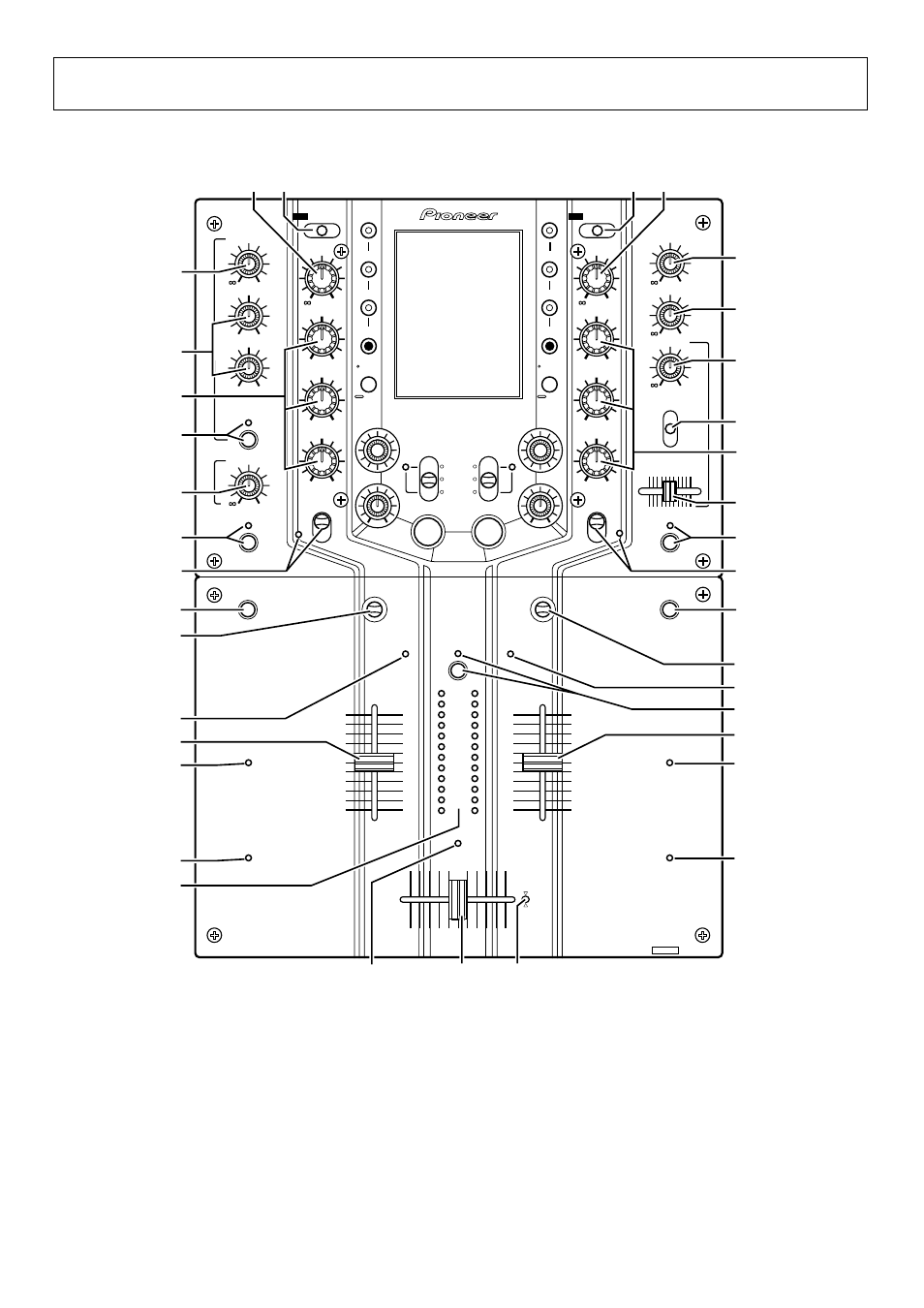

ОСНОВНЫЕ ЭЛЕМЕНТЫ ПУЛЬТА И ИХ ФУНКЦИИ
PHONO 1
/LINE 1
+9
+12
-12
+6
-26
+12
-12
TRIM
HI
LOW
MIC SEND
SESSION IN
FADER START
TRANSFORM
MASTER LEVEL
REVERSE
CH-1
CH-2
CH-1
CH-2
REVERSE
FEELING
ADJ.
L
R
REVERSE
TRANSFORM
FADER START
FOOT SW
POWER
PHONES
CH-1 SEND
CH-2 SEND
HI
+6
-26
MID
+6
MAX
MIN
10
9
14
9
5
3
1
0
1
–
–
–
–
–
–
–
–
–
–
–
–
3
6
9
15
22
dB
dB
14
9
5
3
1
0
1
3
6
9
15
22
8
7
6
5
4
3
2
1
0
10
9
8
7
6
5
4
3
2
1
0
-26
LOW
TAP
TAP
TIME/SELECT
MIX/DEPTH
EFFECT
EFFECT
MAX
MIN
TIME/SELECT
MIX/DEPTH
EQ
CD 1
BANK 3
FX ADJ.
FX ADJ.
BANK
EDIT
BANK
EDIT
FADER
CURVE
FADER
CURVE
–
PHONO 2
/LINE 2
+9
+6
-26
TRIM
HI
+6
-26
MID
+6
-26
LOW
EQ
CD 2
–
0
–
BOOTH/SESSION OUT
0
–
PHONES
SELECT
CH-1
CH-2
0
–
0
–
0
–
OFF
ON
LOCK ON
2
1
PROFESSIONAL 2CHANNEL MIXER
DJM-909
MIC LEVEL
CH-1 FADER START
C.F.1 FADER START
CH-2 FADER START
C.F.2 FADER START
OFF
OFF
ON
ON
MASTER LEVEL
EFFECT
CUE
MASTER
CH-1
MIC
BANK 2
BANK 1
BANK 1
BANK 2
BANK 3
1
2
3
4
5
6
7
8
9
10 11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Верхняя панель (1)
1 Переключатель входа канала CH-1
(MIC – PHONO 1/LINE 1 – CD) [Микрофон – Звукосниматель 1/Линейный
вход 1 – CD-плеер 1]
Переключатель используется для выбора входного сигнала c разъемов MIC
[Микрофон], CH-1 PHONO/LINE [Канал 1, звукосниматель/Линейный вход] или
CH-1 CD [Канал 1, CD-плеер] и направления его на регулятор TRIM
[Подстройка].
* При выборе входа [MIC] сигналы с микрофона посылаются напрямую на
регулятор TRIM, минуя цепи регулятора уровня и эквалайзера микрофона.
2 Регулятор CH-1 TRIM [Канал 1, подстройка]
Этот регулятор используется для подстройки уровня входного сигнала канала
CH-1 (диапазон регулировки: от +9 дБ до –
∞).
3 Регулятор чувствительности микрофона (MIC LEVEL)
Используется для регулировки чувствительности микрофона (диапазон
регулировки: от 0 дБ до –
∞).
4
Регуляторы микрофонного эквалайзера (HI/LOW)
[Высокие/Низкие частоты]
Регулятор HI
Используется для настройки высокочастотной части спектра сигнала
микрофона (диапазон регулировки: ±12 дБ на частоте 10 кГц).
Регулятор LOW
Используется для настройки низкочастотной части спектра сигнала
микрофона (диапазон регулировки: ±12 дБ на частоте 100 Гц).
