ОСНОВНЫЕ ЭЛЕМЕНТЫ ПУЛЬТА И ИХ ФУНКЦИИ
PHONES
FOOT SW
PROFESSIONAL 2CHANNEL MIXER
DJM-909
CH-1
CH-2
OFF
CH-1
C.F.
CH-2
FADER REVERSE
OFF
ON
OFF
ON
OFF
ON
FADER CURVE
CROSS FADER 2
CROSS FADER 1
CH-2
CH-1
MAX
MIN
FADER CUT LAG
FADER START
C.F. 1 CH-1
C.F. 2 CH-2
POWER
52
53
54
55
56
57
58

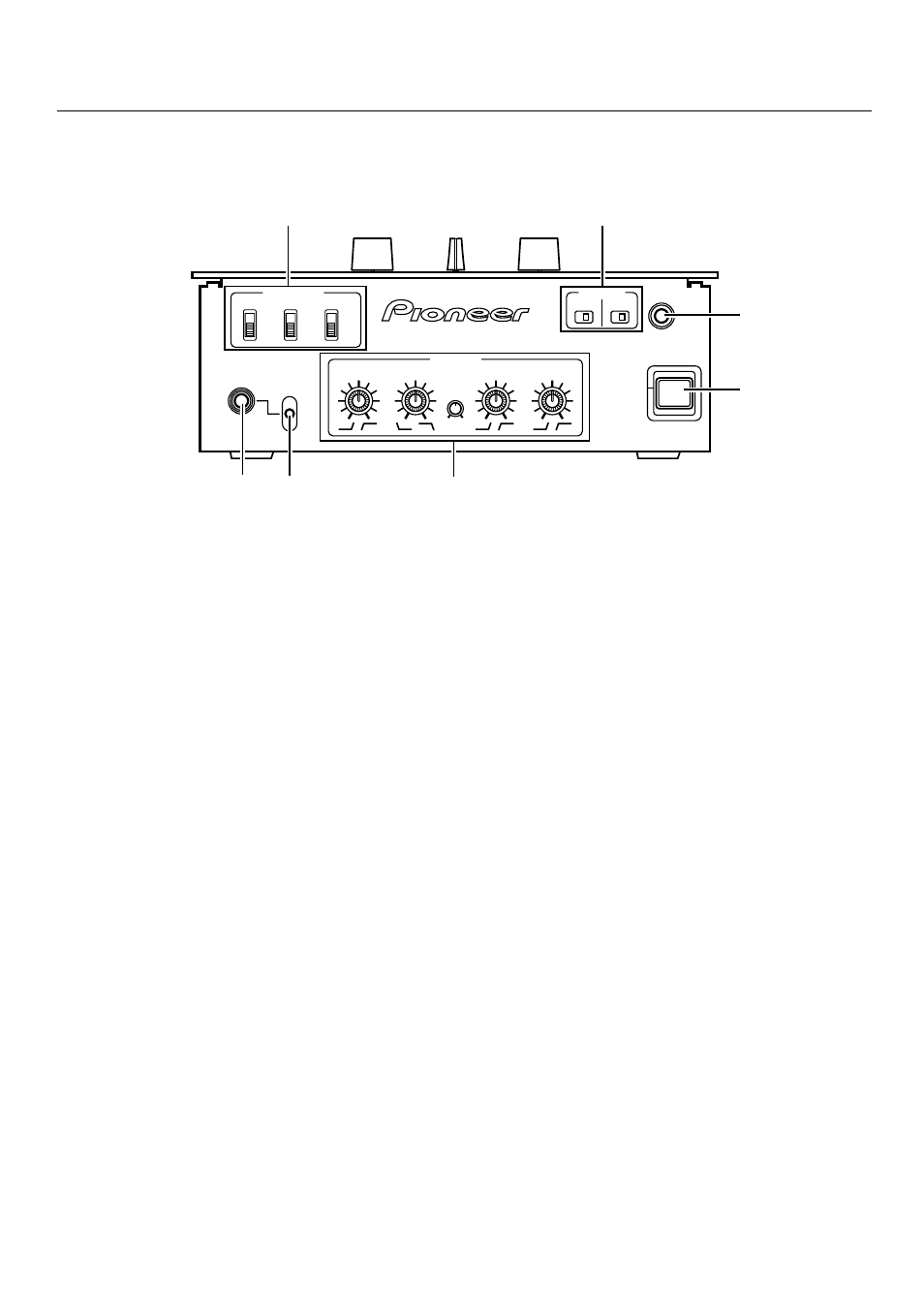

Передняя панель
52
Переключатели FADER REVERSE [Реверс фейдера]
Переключатель CH-1 ON/OFF [Канал 1, Включено/Выключено]
При установке в положение [ON] начинает светиться индикатор CH-1
REVERSE (верхняя панель), а регулятор фейдера канала CH-1 действует в
обратном направлении (метка шкалы “0” становится соответствующей
ослаблению 0 дБ, а метка “10” – бесконечному ослаблению). Функция
запуска CD-плеера от фейдера также работает в обратном порядке.
Переключатель CH-2 ON/OFF [Канал 2, Включено/Выключено]
При установке в положение [ON] начинает светиться индикатор CH-2
REVERSE (верхняя панель), а регулятор фейдера канала CH-2 действует в
обратном направлении (метка шкалы “0” становится соответствующей
ослаблению 0 дБ, а метка “10” – бесконечному ослаблению). Функция
запуска CD-плеера от фейдера также работает в обратном порядке.
Переключатель C.F. ON/OFF [Кроссфейдер, Включено/Выключено]
При установке в положение [ON] начинает светиться индикатор кроссфейдера
REVERSE (верхняя панель), а регулятор кроссфейдера действует в обратном
направлении (левая сторона становится каналом CH-2, а правая – каналом
CH-1). Функция запуска CD-плеера от кроссфейдера также работает в
обратном порядке.
53
Переключатели FADER START
[Пуск от кроссфейдера]
C.F.1/CH-1 [Кроссфейдер 1/Канал 1]
Этот переключатель определяет, каким регулятором запускается CD-плеер,
подключенный к каналу CH-1 – регулятором кроссфейдера или регулятором
фейдера канала CH-1.
Если кнопка CH-1 FADER START (верхняя панель) находится в положении ON,
то выбор положения [C.F.1] заставляет светиться индикатор C.F.1 FADER
START (верхняя панель), а выбор положения [CH-1] заставляет светиться
индикатор CH-1 FADER START (верхняя панель).
C.F.2/CH-2 [Кроссфейдер 2/Канал 2]
Этот переключатель определяет, каким регулятором запускается CD-плеер,
подключенный к каналу CH-2 – регулятором кроссфейдера или регулятором
фейдера канала CH-2.
Если кнопка CH-2 FADER START (верхняя панель) находится в положении ON,
то выбор положения [C.F.2] заставляет светиться индикатор C.F.2 FADER
START (верхняя панель), а выбор положения [CH-2] заставляет светиться
индикатор CH-2 FADER START (верхняя панель).
54
Разъем выхода на наушники (PHONES)
В него вставляется штекер стереофонических наушников диаметром 6,3 мм.
55
Тумблер POWER [Питание]
56
Регуляторы настройки формы характеристик
фейдеров (FADER CURVE)
CH-1 [Канал 1]
Используется для настройки характеристики фейдера канала CH-1.
CH-2 [Канал 2]
Используется для настройки характеристики фейдера канала CH-2.
CROSS FADER 1 [Кроссфейдер 1]
Используется для настройки характеристики кроссфейдера канала CH-1.
CROSS FADER 2 [Кроссфейдер 2]
Используется для настройки характеристики кроссфейдера канала CH-2.
FADER CUT LAG [Задержка фейдера]
Используется для регулировки механической задержки по обоим краям хода
кроссфейдера (диапазон, в котором движение регулятора не производит
никакого эффекта).
(См. пункт “Настройка характеристики ослабления фейдера” на
странице 17).
57
Педаль выбора каналов (FOOT SW CH-1/OFF/CH-2)
[Ножной переключатель –
Канал 1/Выключено/Канал 2]
Используется для выбора номера канала (CH-1 èëè CH-2), на который будет
действовать функция включения/выключения эффекта. Если переключатель
находится в среднем положении, то оба канала (CH-1 è CH-2) выключены.
58
Гнездо для подключения педали (FOOT SW)
Для подключения ножной педали, управляющей включением/выключением
эффектов, используется RCA-разъем диаметром 6,3 мм.
Можно применять различные типы педалей; одни педали при нажатии
производят включение, другие – выключение, а некоторые педали имеют
механизмы фиксации (переключение последовательным нажатиям для
включения/выключения). Выбирайте педаль в соответствии со своими
предпочтениями.
