13
ОСНОВНЫЕ ЭЛЕМЕНТЫ ПУЛЬТА И ИХ ФУНКЦИИ
CD
MASTER 1
CH-2
BOOTH/
SESSION OUT
PHONO
/ LINE
R
L
MASTER 2
CH-1
3 COLD
1 GND
2 HOT
C
ONTRAST
B
RIGHT
PHONO
/ LINE
PHONO
LINE
SIGNAL
GND
(MONO)
(MONO)
CD
MIC
PHONO
LINE
SIGNAL
GND
CH-2 PLAYER
CONTROL
CH-1 PLAYER
CONTROL
SESSION IN
R
L
R
R
L
R
L
L
SEND
RETURN
R
R
L
L
59
60
61 62
63
64
65
66
67
68
69
70
71
72
73
74
75

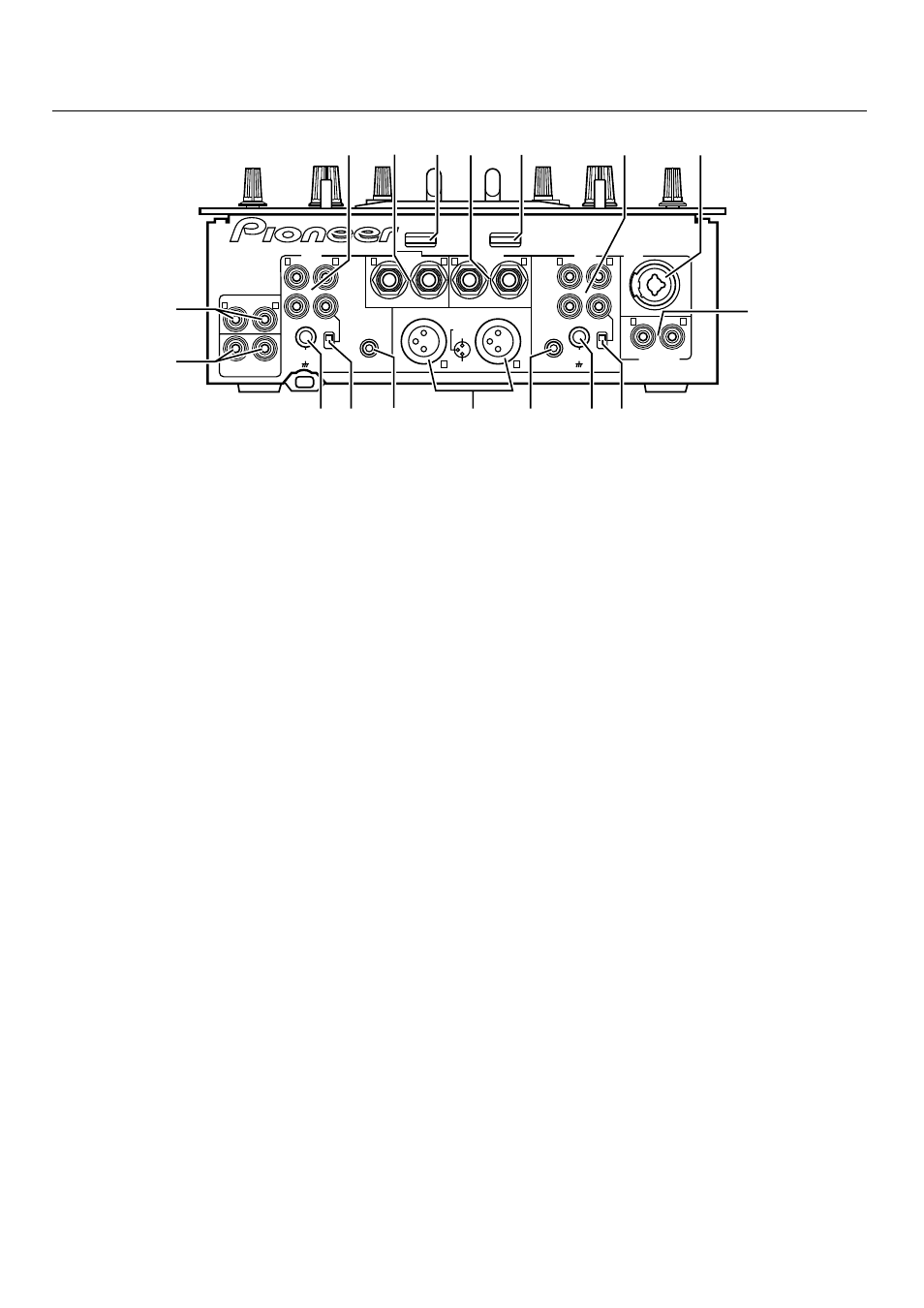

Задняя панель
59
Входы канала CH-2
Вход CD
Подключайте к этому разъему аудиовыход CD-плеера канала CH-2.
Вход PHONO/LINE [Звукосниматель/Линейный вход]
Подключайте к этому разъему аудиовыход аналогового проигрывателя,
кассетного магнитофона или другого компонента с линейным выходом,
предназначенного для работы с каналом CH-2.
60
Выходные разъемы для подключения внешнего
блока эффектов (SEND)
Подключаются к входным разъемам внешнего эффектора. Если переключатели
верхней панели MIC SEND, CH-1 SEND è CH-2 SEND установлены в положение
ON [Включено], то на этих разъемах появляются сигналы MIC, CH-1 è CH-2,
предназначенные для подключения к внешнему эффектору.
При использовании эффектора с монофоническим входом, соединяйте его
только к выходу левого канала (L). Сигнал, реально посылаемый на
эффектор, будет представлять собой смесь сигналов левого и правого
каналов (L è R).
61 Регулятор контрастности сенсорного дисплея
(CONTRAST)
Используется для регулировки контрастности сенсорного дисплея на верхней
панели.
62
Входные разъемы для подключения внешнего
блока эффектов (RETURN)
Подключаются к выходным разъема внешнего эффектора.
При использовании эффектора с монофоническим выходом, подключайте его
только к входу левого канала (L). Сигнал, принимаемый от эффектора, будет
подаваться на оба канала (L è R).
63
Регулятор подсветки сенсорного дисплея (BRIGHT)
Используется для регулировки яркости подсветки сенсорного дисплея на
верхней панели.
64
Входы канала CH-1
Вход CD
Подключается к аудиовыходу CD-плеера канала CH-1.
Вход PHONO/LINE [Звукосниматель/Линейный вход]
Подключайте к этому разъему аудиовыход аналогового проигрывателя,
кассетного магнитофона или другого компонента с линейным выходом,
предназначенного для работы с каналом CH-1.
65
Microphone input jack (MIC)Микрофонный вход (MIC)
К этому входу подключается микрофон со штекером типа XLR èëè PHONE.
При добавлении эффектов к сигналу микрофона устанавливайте
переключатель входов канала CH-1 (MIC–PHONO 1/LINE 1–CD1, верхняя
панель) в положение [MIC].
66
Входы для последовательного соединения
микшерных пультов (SESSION IN) (сессионная работа)
При одновременном использовании нескольких микшерных пультов к этим
разъемам подключаются выходы других микшеров.
67
Переключатель входов канала CH-1 PHONO/LINE
[Звукосниматель/Линейный вход]
Используется для установки входной чувствительности для разъема CH-1
PHONO/LINE. Положение [PHONO] соответствует работе со звукоснимателями
типа MM (с подвижным магнитом).
* Если аналоговый проигрыватель не используется, то устанавливайте этот
переключатель в положение [LINE].
68
Клемма заземления канала CH-1 (SIGNAL GND)
Подключайте к ней провод заземления аналогового проигрывателя канала
CH-1. Обратите внимание, что эта клемма не должна использоваться в
качестве заземляющего провода питания (заземления для безопасности).
69
Разъем CH-1 PLAYER CONTROL
[Управление плеером канала 1]
Если к разъемам CH-1 CD подключен DJ CD-плеер Pioneer, то к этому разъему
подключается (с помощью специального кабеля) управляющий разъем плеера,
что позволяет активировать функцию запуска плеера от фейдера.
70
Разъемы MASTER 1 [Главный выход 1]
Балансный выход XLR типа. Подключается к балансному входу усилителя
мощности.
71 Разъем CH-2 PLAYER CONTROL
[Управление плеером канала 2]
Если к разъемам CH-2 CD подключен DJ CD-плеер Pioneer, то к этому разъему
подключается (с помощью специального кабеля) управляющий разъем плеера,
что позволяет активировать функцию запуска плеера от фейдера.
72
Переключатель входов канала CH-2 PHONO/LINE
[Звукосниматель/Линейный вход]
Используется для установки входной чувствительности для разъема CH-2
PHONO/LINE. Положение [PHONO] соответствует работе со звукоснимателями
типа MM (с подвижным магнитом).
* Если аналоговый проигрыватель не используется, то устанавливайте этот
переключатель в положение [LINE].
73
Клемма заземления канала CH-2 (SIGNAL GND)
Подключайте к ней провод заземления аналогового проигрывателя канала
CH-2. Обратите внимание, что эта клемма не должна использоваться в
качестве заземляющего провода питания (заземления для безопасности).
74
Разъемы BOOT/SESSION OUT
[Кабинка ди-джея/Выход на микшерный пульт]
Разъемы выхода для кабинки ди-джея. При использовании пульта вместе с
другим микшерным пультом соединяйте эти разъемы с входными разъемами
другого пульта.
75
Разъемы MASTER 2 [Главный выход 2]
Несимметричный выход типа RCA. Соединяйте его с несимметричным входом
усилителя мощности.
