Djm-909, Основные элементы пульта и их функции, 37 сенсорный дисплей – Инструкция по эксплуатации Pioneer DJm-909
Страница 10
10
ОСНОВНЫЕ ЭЛЕМЕНТЫ ПУЛЬТА И ИХ ФУНКЦИИ
PHONO 1
/LINE 1
+9
+12
-12
+6
-26
+12
-12
TRIM
HI
LOW
MIC SEND
SESSION IN
FADER START
TRANSFORM
TRANSFORM
FADER START
CH-1 SEND
CH-2 SEND
HI
+6
-26
MID
+6
MAX
MIN
-26
LOW
TAP
TAP
TIME/SELECT
MIX/DEPTH
EFFECT
EFFECT
MAX
MIN
TIME/SELECT
MIX/DEPTH
EQ
CD 1
BANK 3
FX ADJ.
FX ADJ.
BANK
EDIT
BANK
EDIT
FADER
CURVE
FADER
CURVE
–
PHONO 2
/LINE 2
+9
+6
-26
TRIM
HI
+6
-26
MID
+6
-26
LOW
EQ
CD 2
–
0
–
BOOTH/SESSION OUT
0
–
PHONES
SELECT
CH-1
CH-2
0
–
0
–
0
–
OFF
ON
LOCK ON
PROFESSIONAL 2CHANNEL MIXER
DJM-909
MIC LEVEL
OFF
OFF
ON
ON
MASTER LEVEL
EFFECT
CUE
MASTER
CH-1
MIC
BANK 2
BANK 1
BANK 1
BANK 2
BANK 3
37
45
46
47
48
49
50
51
38
39
40
41
42
43
44

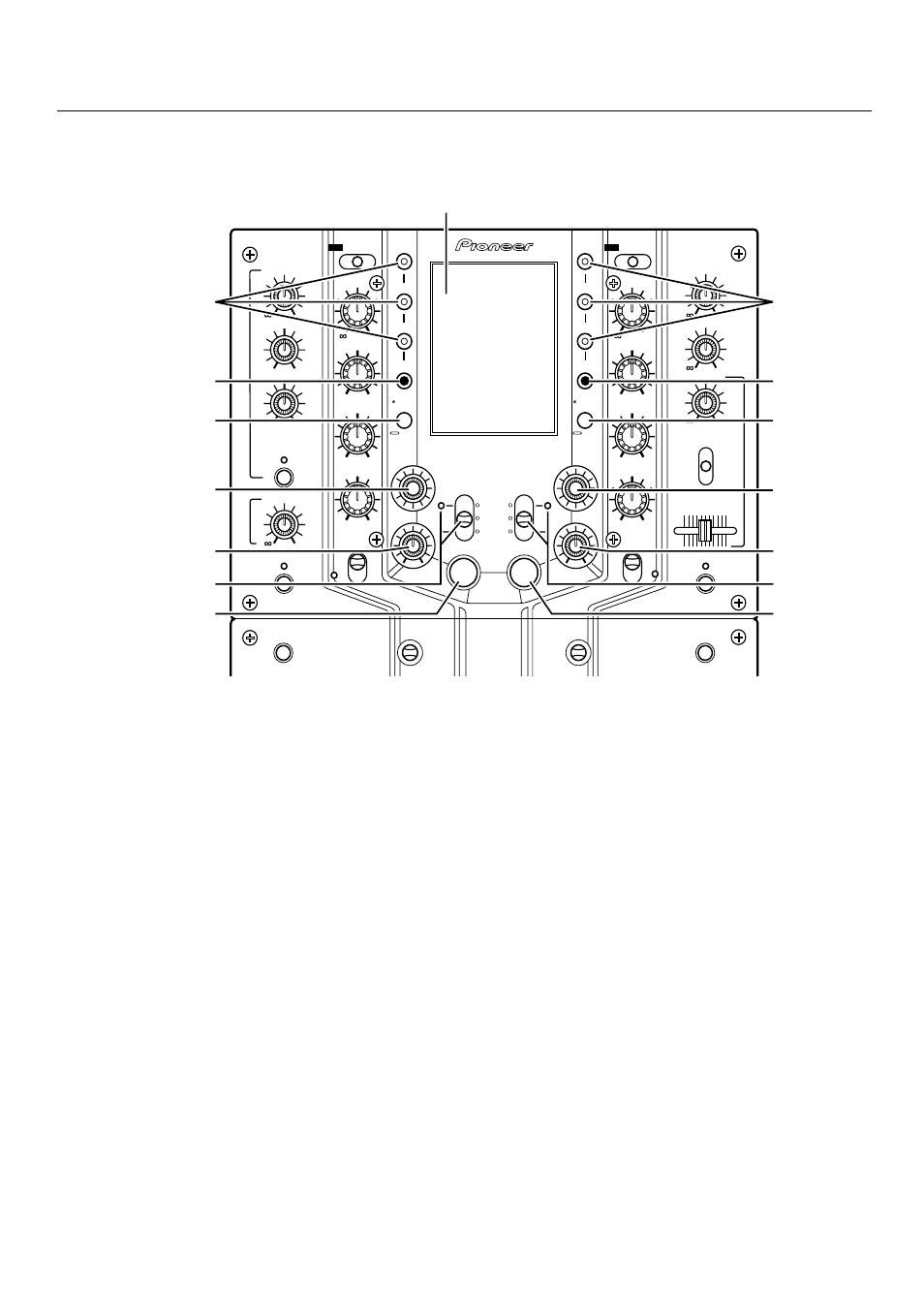

Верхняя панель (2)
37
Сенсорный дисплей
Касание этого дисплея позволяет включать эффекты из отображаемых меню.
* Яркость и контрастность изображения на сенсорном дисплее можно
отрегулировать (см. элементы задней панели 61 и 63).
38
Кнопки и индикаторы блока эффектов канала CH-1
(BANK 1, 2, 3)
При нажатии одной из этих кнопок индикатор начинает светиться и
включается соответствующий предустановленный эффект. Каждой из кнопок
BANK могут быть назначены три эффекта для канала CH-1 (при поставке
кнопкам назначены стандартные эффекты). При включении пульта, по
умолчанию выбирается BANK 1.
39
Кнопка выбора параметра эффекта для канала
CH-1 (FX ADJ.)
При нажатии этой кнопку на сенсорном дисплее выводится меню для
настройки параметра эффекта для канала CH-1.
40
Кнопка вывода характеристики фейдера/выбора
эффекта для канала CH-1
(FADER CURVE/BANK EDIT)
При кратковременном нажатии кнопки на сенсорном дисплее выводится
характеристика фейдера. При нажатии кнопки около 1 секунды на сенсорном
дисплее выводится меню выбора эффектов для канала CH-1.
41 Регулятор настройки времени/выбора эффекта
для канала CH-1 (TIME/SELECT)
Используется для настройки временных параметров эффектов для канала
CH-1 (вращение по часовой стрелке увеличивает время, против часовой
стрелки – уменьшает). Если отображается меню выбора эффектов, то при
вращении этого регулятора производится прокрутка эффектов на дисплее.
42
Регулятор настройки коэффициента
микширования/глубины эффекта для канала CH-1
(MIX/DEPRT)
Используется для регулировки уровня (степени) эффекта, действующего на
канал CH-1 (вращение регулятора по часовой стрелке увеличивает эффект,
вращение против часовой стрелки – уменьшает).
