Инструкция по эксплуатации Carrier 38AKA
Страница 24
24

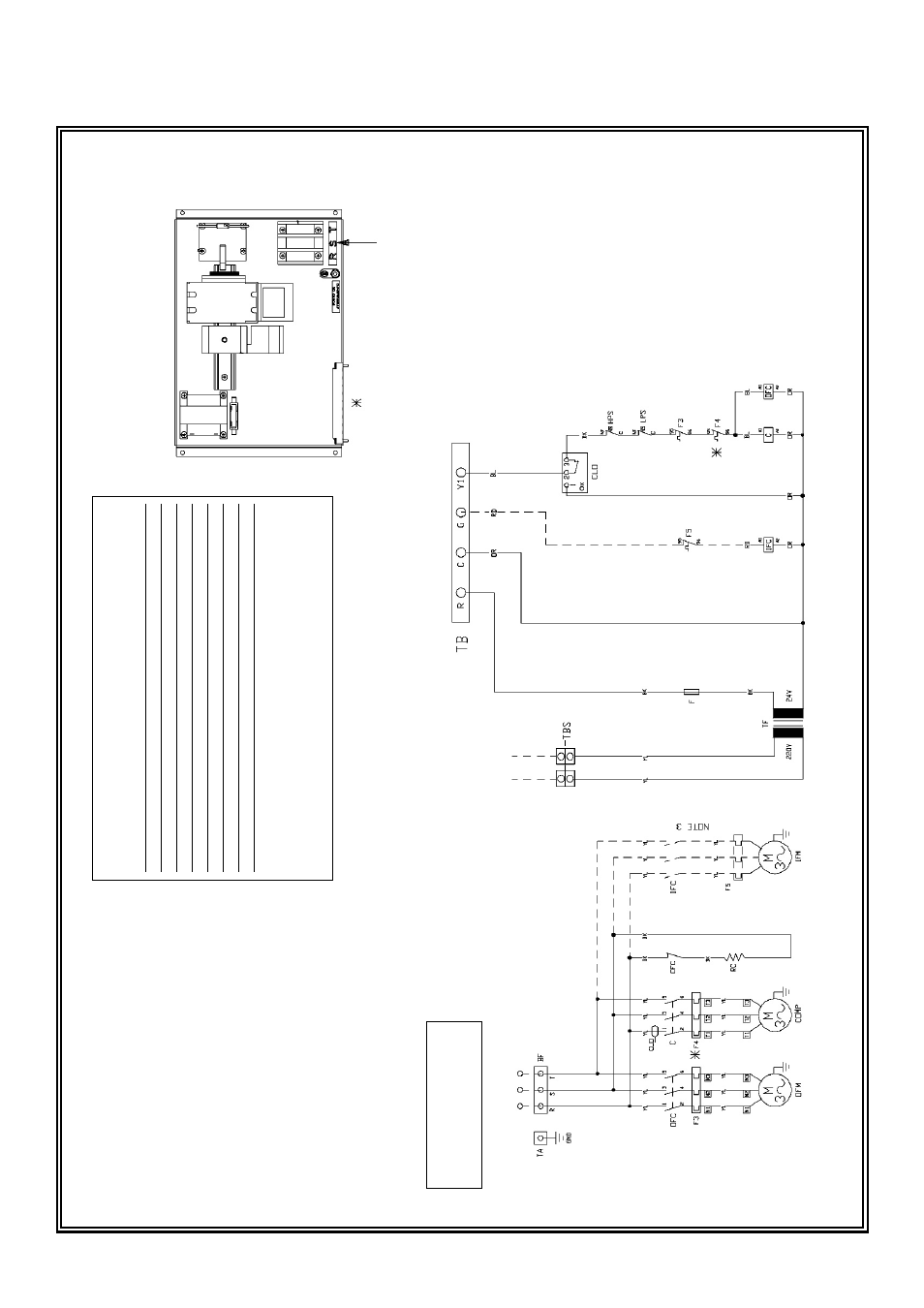

Типичная схема системы управления - 38KF120/160
реле перегрузки,
имеется только
у модели 160
электропитание
силовое электропитание
3 фазы, 220/380/440 В, 50/60 Гц
электропитание системы
управления 220 В
Расположение компонентов
электрической системы
Обозначения
:
----- соединения, выполненные на заводе
- - - - соединения, выполняемые на месте установки
F1/2 - плавкие предохранители
F3 - реле перегрузки внешнего блока
F4 - реле перегрузки компрессора
F5 - реле перегрузки внутреннего блока
С - контактор компрессора
IFC - контактор вентилятора внутреннего блока
OFC - контактор вентилятора внешнего блока
COMP - компрессор
IFM - двигатель вентилятора внутреннего блока
OFM - двигатель вентилятора внешнего блока
LPS - реле низкого давления
HPS - реле высокого давления
DFT - термостат для размораживания
CLO - блокировка компрессора
PD - плата размораживания
TA - контакт заземления
TB - контакты сигнальных проводов
BF - контакты силовых проводов
TF - трансформатор
TBS - контакты проводов питания 220 В
VS - электромагнитный клапан
Обозначения
цветов проводов
:
YL - желтый
BL - синий
WH - белый
GY - серый
OR - оранжевый
BR - коричневый
BK - черный
PK - розовый
VL - фиолетовый
RD - красный
ВНИМАНИЕ!
Проверьте, правильна ли
последовательность фаз.
Важные замечания:
1) Используйте кабель типа 105
о
С. Площадь сечения проводов
указана в таблице:
модель:
120
160
напряжение:
220 В
380 В
440 В
220 В
380 В
440 В
Провод
:
OFM
1,5 мм
2
1,5 мм
2
1,5 мм
2
1,5 мм
2
1,5 мм
2
1,5 мм
2
IFM
1,5 мм
2
1,5 мм
2
1,5 мм
2
1,5 мм
2
1,5 мм
2
1,5 мм
2
компрессор 1
6
мм
2
4 мм
2
4 мм
2
10 мм
2
6 мм
2
6 мм
2
другие 1
мм
2
1 мм
2
1 мм
2
1 мм
2
1 мм
2
1 мм
2
2) Компрессор SM160 имеет внешнее реле защиты от перегрузки
по току и внутренний термостат.
3) Контактор IFC и реле F5 должны быть подключены на месте
установки к внутреннему блоку.
