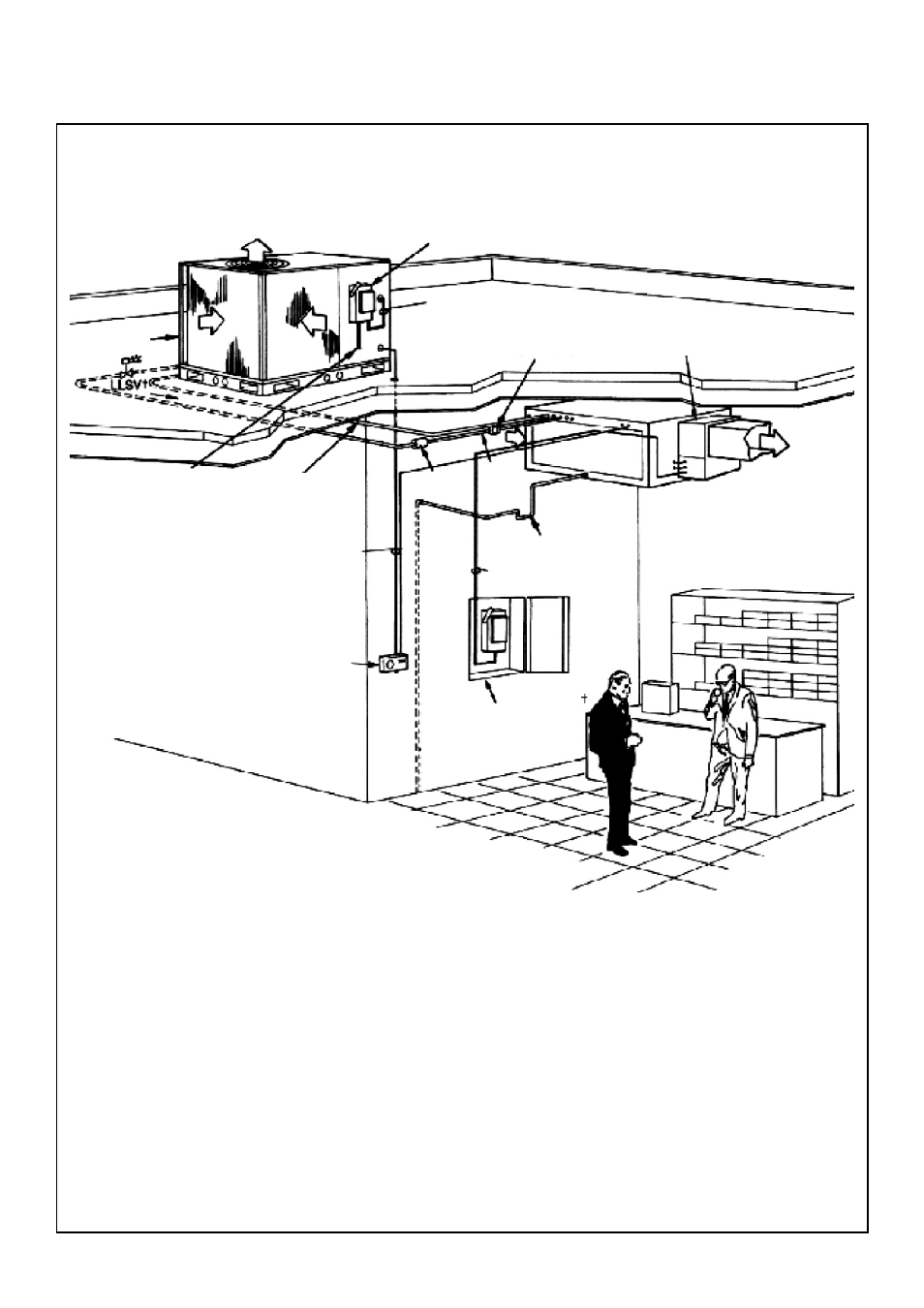

Пример подключения трубопроводов и электрических кабелей
Потолочная установка - 38KF / QF с внутренним блоком 40 MS
Замечания:
1) Этот рисунок - схематический. Расположение блоков, трубопроводов и кабелей на нем приблизительное
и не должно использоваться как руководство по монтажу.
2) Установка кондиционера должна производиться в соответствии со всеми действующими законами,
правилами и нормативами.
3) Трубопровод должен монтироваться согласно стандартным методам. Более подробно это описано
в “Руководстве по проектированию систем кондиционирования”, изданном Carrier.
4) Чтобы жидкий фреон не попадал в компрессор, рекомендуется установить на жидкостной линии
двухсторонний электромагнитный (соленоидный) клапан.
5) Фильтр-осушитель должен быть двухсторонним. Для агрегатов с режимом теплового насоса это
обязательное требование.
Обозначения:
*
- подключается на месте установки кондиционера
Внешний
блок 38KF/QF
наклон
подвод
электропитания
газовая линия
(в теплоизоляции)
жидкостная
линия
фильтр-
осушитель
водонепроницаемая
клеммная коробка (*)
провода питания
индикатор влажности
со смотровым стеклом (*)
электронагреватель (*)
основная клеммная
коробка (*)
термостат (*)
провода
системы
управления
провода питания
Внутренний
блок 40 MS
