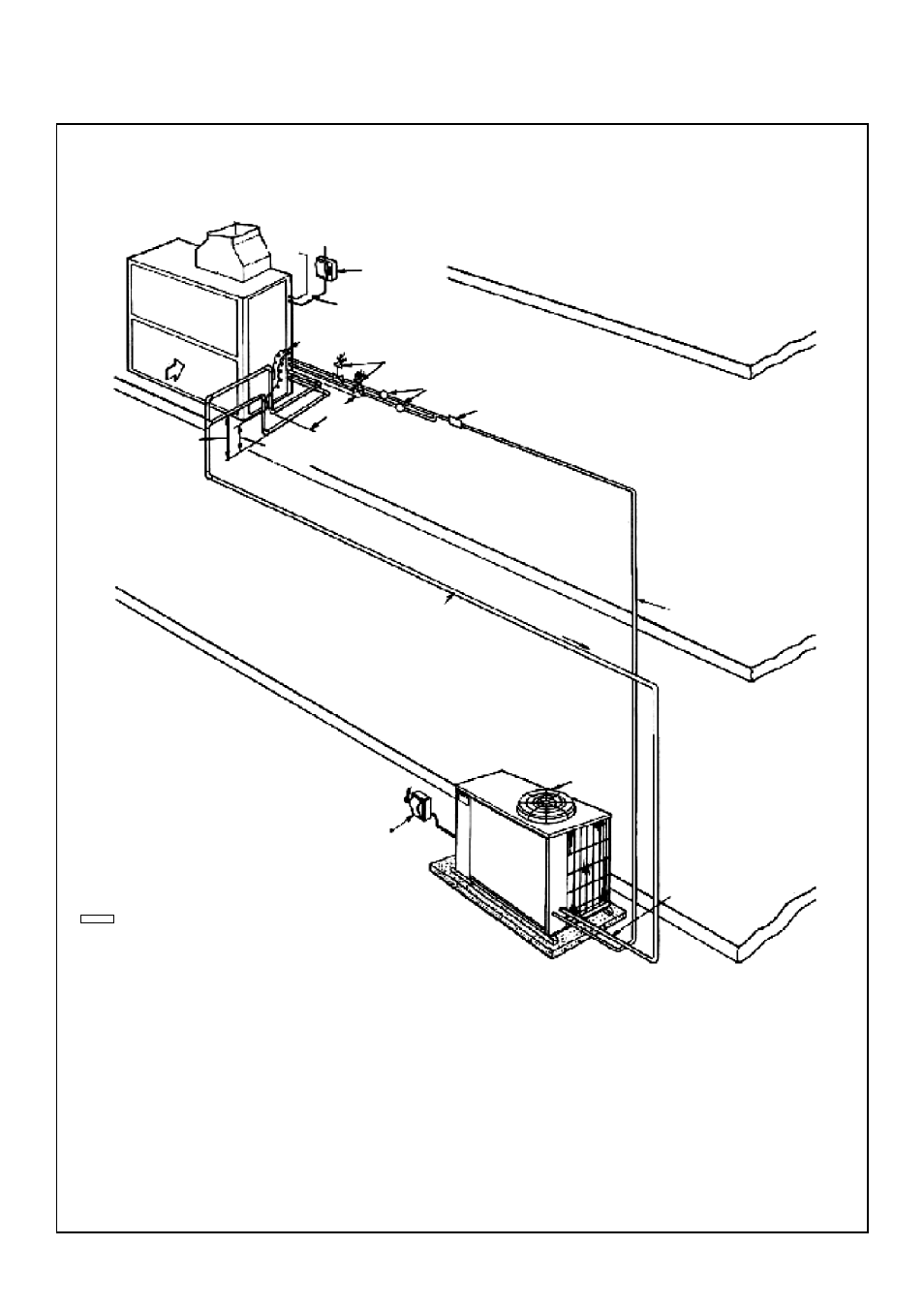

Пример подключения трубопроводов и электрических кабелей
Напольная установка - 38KF / QF с внутренним блоком 40 MS
Замечания:
1) Этот рисунок - схематический. Расположение блоков, трубопроводов и кабелей на нем приблизительное
и не должно использоваться как руководство по монтажу.
2) Установка кондиционера должна производиться в соответствии со всеми действующими законами,
правилами и нормативами.
3) Трубопровод должен монтироваться согласно стандартным методам. Более подробно это описано
в “Руководстве по проектированию систем кондиционирования”, изданном Carrier.
4) Чтобы жидкий фреон не попадал в компрессор, рекомендуется установить на жидкостной линии
двухсторонний электромагнитный (соленоидный) клапан.
5) Фильтр-осушитель должен быть двухсторонним. Для агрегатов с режимом теплового насоса это
обязательное требование.
Обозначения:
- трубопровод
*
- подключается на месте установки кондиционера
Внешний блок
38KF/QF
Внутренний
блок 40 MS
наклон
газовая линия
жидкостная
линия
фильтр-осушитель (*)
клеммная
коробка
минимум
15 диаметров
трубы
выходящий
воздух
минимум 10
диаметров трубы
минимум
3 диаметра
смотровое стекло (*)
основная клеммная
коробка (*)
к компрессору должна
подходить горизонтальная
часть газовой линии,
чтобы масло возвращалось
в компрессор
провода
системы
управления
провода питания
капилляр
электромагнитный клапан
на жидкостной линии (*)
