Инструкция по эксплуатации Carrier 38AKA
Страница 22
22

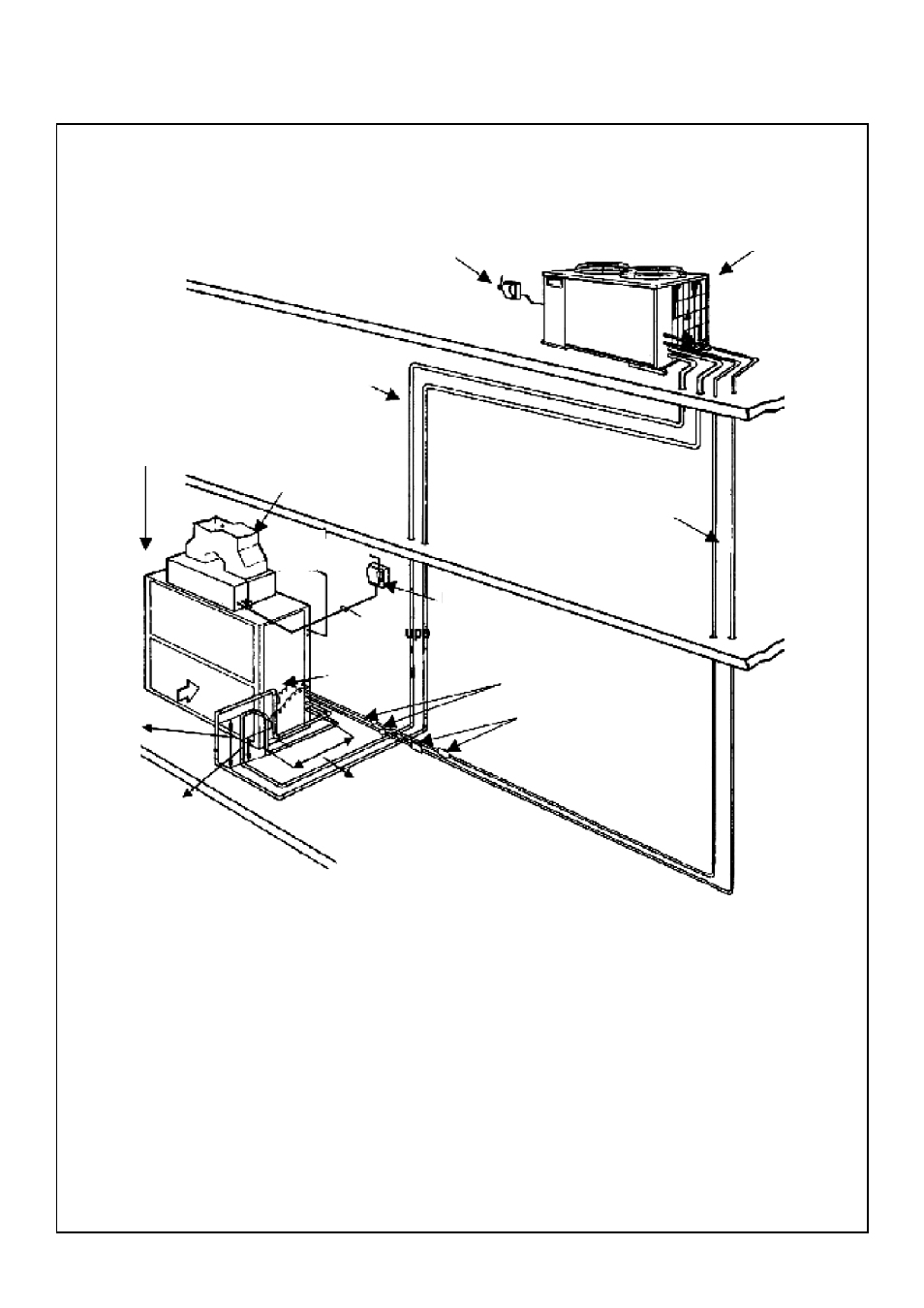

Пример подключения трубопроводов и электрических кабелей
Потолочная установка - 38AQA / 38AKA с внутренним блоком 40 MS / MZ
Замечания:
1) Этот рисунок - схематический. Расположение блоков, трубопроводов и кабелей на нем приблизительное
и не должно использоваться как руководство по монтажу.
2) Установка кондиционера должна производиться в соответствии со всеми действующими законами,
правилами и нормативами.
3) Трубопровод должен монтироваться согласно стандартным методам. Более подробно это описано
в “Руководстве по проектированию систем кондиционирования”, изданном Carrier.
4) Чтобы жидкий фреон не попадал в компрессор, рекомендуется установить на жидкостной линии
двухсторонний электромагнитный (соленоидный) клапан.
5) Фильтр-осушитель должен быть двухсторонним. Для агрегатов с режимом теплового насоса это
обязательное требование.
Обозначения:
*
- подключается на месте установки кондиционера
минимум
15 диаметров
трубы
минимум
10 диаметров
трубы
минимум
8 диаметров
трубы
выходящий
воздух
жидкостная
линия
Внешний
блок
Внутренний
блок
фильтр-осушитель (*)
клеммная
коробка (*)
клеммная
коробка (*)
смотровые стекла
провода системы
управления (24 В)
провода
питания
капилляры
электронагреватель (*)
газовая линия
(в теплоизоляции)
