ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

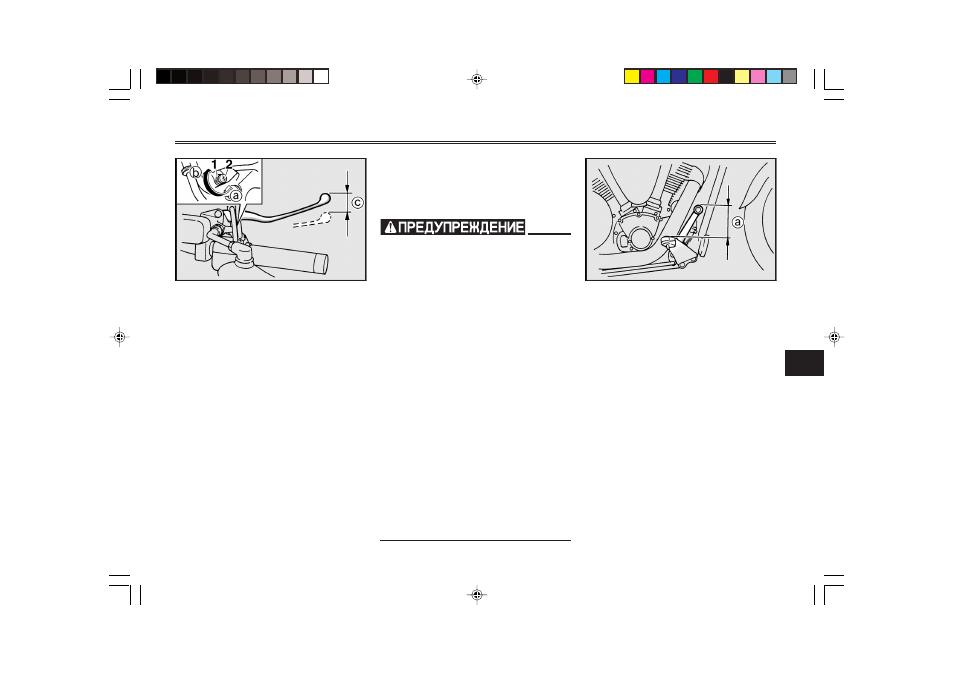

1. Контргайка
2. Штуцер регулировки свободного хода рычага
тормоза
с. Свободный ход рычага тормоза
EAU00696
Регулировка свободного
хода рычага сцепления
Величина свободного хода рыча-
га тормоза должна составлять 2-
5 мм, как показано на рисунке. Пе-
риодически проверяйте величину
свободного хода рычага тормоза
и, если необходимо, регулируйте
ее следующим образом :
1. Ослабьте контргайку на ры-
чаге тормоза.
2. Для того, чтобы увеличить
свободный ход рычага тормо-
за, вращайте регулировочный
штуцер в направлении a.
Для того, чтобы уменьшить
свободный ход рычага тормо-
за, вращайте регулировочный
штуцер в направлении b.
3. Затяните контргайку.
EW000099
8
8
8
8
8
После регулировки свобод-
ного хода рычага тормоза
проверьте величину свобод-
ного хода и убедитесь в том,
что тормоз срабатывает
нормально.
8
8
8
8
8
Ощущение мягкости или
вязкости перемещения ры-
чага тормоза может свиде-
тельствовать о наличии
воздуха в гидравлической
системе. Если в гидравли-
ческой системе присутству-
ет воздух, поручите дилеру
фирмы “Ямаха” удалить воз-
дух из системы прежде, чем
продолжить эксплуатацию
мотоцикла. Воздух в гидрав-
лической системе ухудшает
эффективность торможения,
что может вести к потере
управления и к аварии.
а. Расстояние между педалью тормоза и поднож-
кой
EAU01746
Регулировка положения пе-
дали тормоза
Верхняя часть педали тормоза
должна раполагаться примерно
на 3,0 дюйма (80 мм) выше под-
ножки, как показано на рисунке.
Периодически проверяйте поло-
жение педали тормоза и, если не-
обходимо, поручайте дилеру фир-
мы “Ямаха” регулировать его.
