ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
дет к быстрому износу порш-
ней и /или цилиндров.

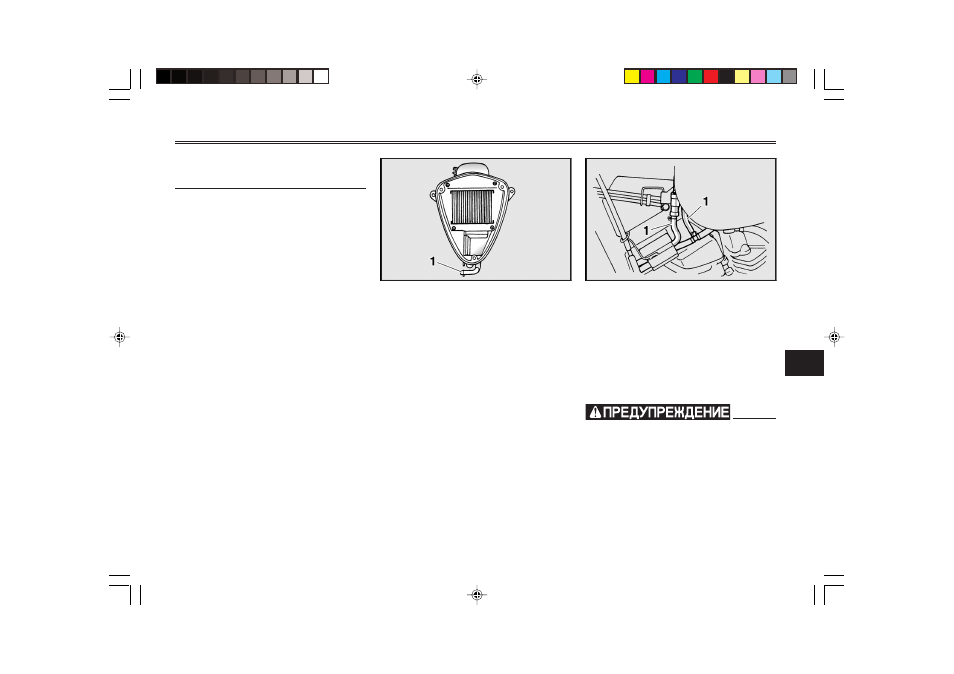

1. Контрольный шланг воздушного фильтра
9. Снимите зажим с контрольно-
го шланга, выньте из него за-
глушку и слейте скопившуюся
в нем воду.
10. Установите заглушку и зажим.
11. Установите крышку корпуса
воздушного фильтра, закрепив
ее винтами.
12. Установите корпус воздушно-
го фильтра, надвинув его на
соединение воздушного
фильтра, после чего затяните
винт хомута соединения.
13. Закрепите корпус воздушного
фильтра болтами.
1. Шланг (2 шт.)
14. Установите топливный бак
следующим образом:
а. Поставьте топливный бак в
его исходное положение и при-
соедините топливный шланг В
и показанные на рисунке
шланги.
EW000072
8
8
8
8
8
Перед тем, как установить
топливный бак, проверьте, не
повреждены ли топливные
шланги. Если какой-либо из
топливных шлангов имеет
повреждения, не запускайте
двигатель, а поручите диле-
ру фирмы “Ямаха” заменить
шланг во избежание утечки
топлива.
