ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
EAU04867
Предупредительная лампа неис-
правности двигателя “
“
Эта предупредительная лампа
включается при неисправности в
электрических цепях, контроли-
рующих работу двигателя. Если
это происходит, поручите дилеру
фирмы “Ямаха” проверить систе-
му самодиагностики.
Электрические цепи этой лампы
можно проверить, установив ключ
в положение “ON” (“ВКЛЮЧЕНО”).
Эта лампа должна загореться на
несколько секунд, а затем долж-
на погаснуть. Если это не так, по-
ручите дилеру фирмы “Ямаха” про-
верить электрические цепи.
EAU00061
Сигнальная лампа нейтрали “N”
Когда коробка передач находит-
ся в нейтрали, эта сигнальная
лампа горит.

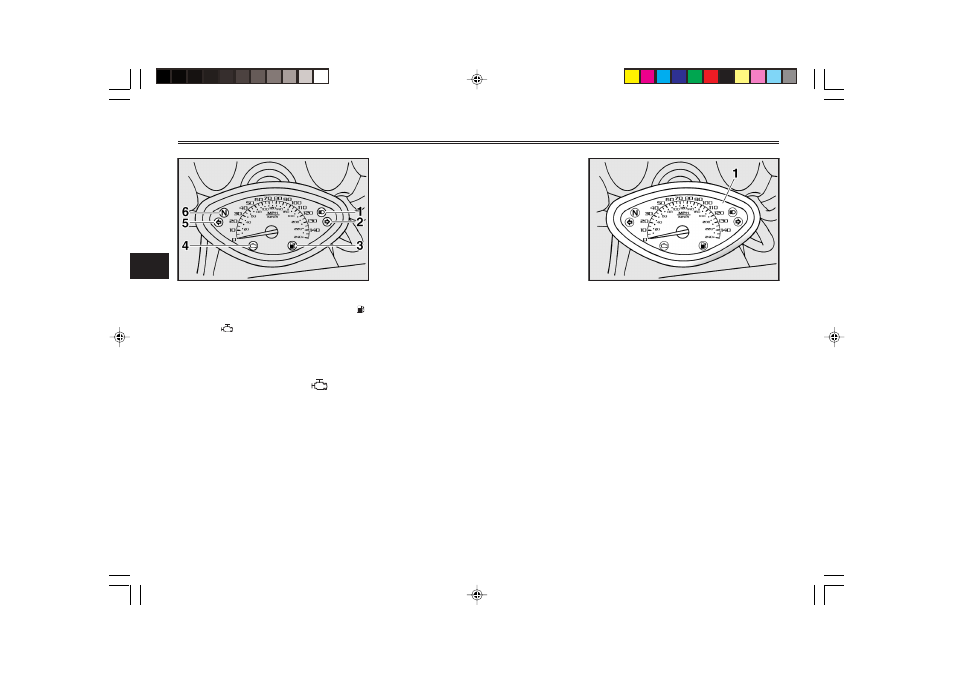

1. Сигнальная лампа дальнего света “&“
2. Индикатор сигнала правого поворота “6“
3. Предупредительная лампа уровня топлива “ “
4. Предупредительная лампа неисправности дви-
гателя “
“
5. Индикатор сигнала левого поворота “4“
6. Сигнальная лампа нейтрали “N”
1. Спидометр
EAU04031
Спидометр
Спидометр показывает скорость
движения.
