3-14
1
2
3
4
5
6
7
8
9
ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
Минимальная
(мягкая)
Стандартная
Максимальная
(жесткая)
Положение
8
5
1

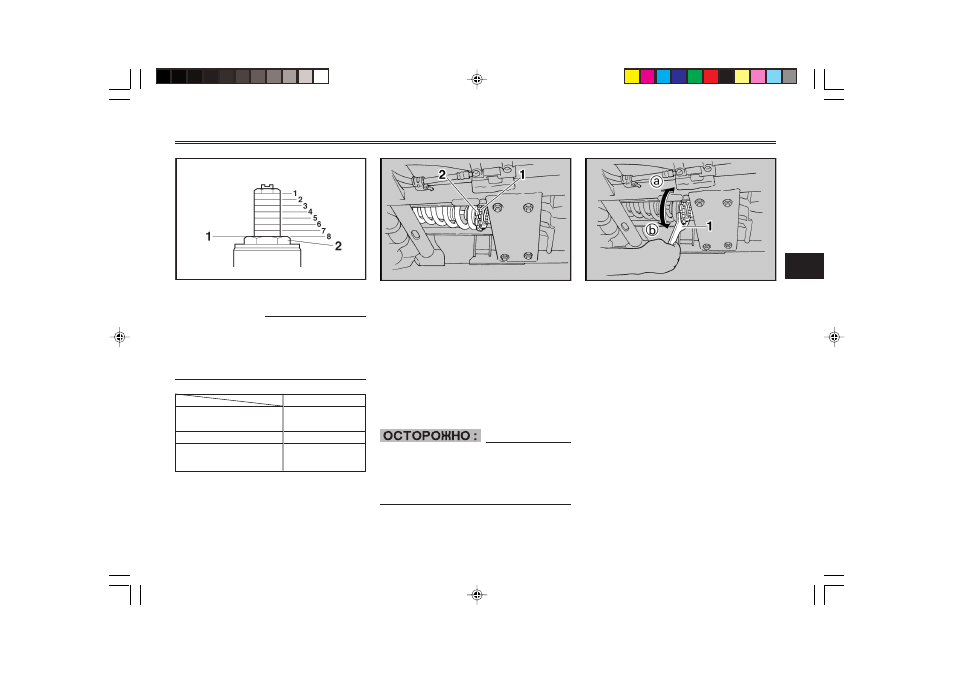

1. Текущее положение
2. Болт колпака передней вилки
ПРИМЕЧАНИЕ :
Совмещайте соответствующую
канавку на механизме ргулиров-
ки с верхней плоскостью болта
колпака передней вилки.
1. Контргайка
2. Гайка регулировки предварительного натяга
пружины
EAU04873
Регулировка узла амортиза-
тора
Этот узел амортизатора оборудо-
ван гайкой для регулировки пред-
варительного натяга пружины и
ручкой регулировки усилия демп-
фирования отбоя.
EC000015
Ни в коем случае не поворачивай-
те регулировочный механизм за
пределы максимальной или ми-
нимальной установки.
Предварительный натяг пружины
1. Ослабьте контргайку
1. Специальный ключ
2. Для того, чтобы увеличить
предварительный натяг пру-
жины и, таким образом, сде-
лать подвеску более жесткой,
вращайте регулировочную гай-
ку в направлении a. Для
уменьшения предварительно-
го натяга пружины и получе-
ния более мягкой подвески
вращайте регулировочную гай-
ку в направлении b.
