ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

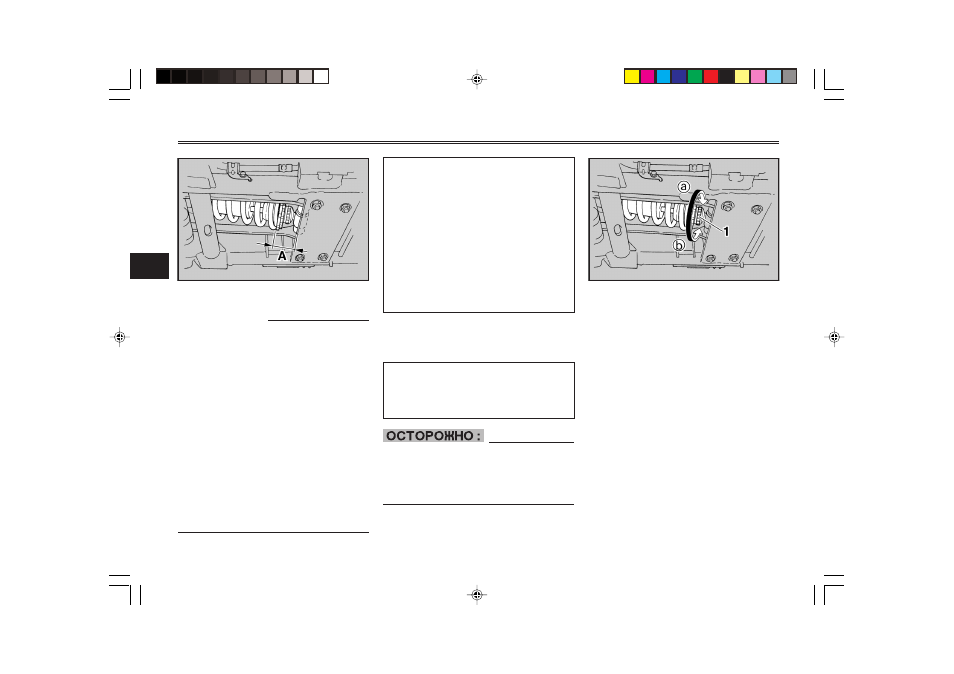

А. Расстояние А
ПРИМЕЧАНИЕ :
8
Используйте для регулиров-
ки специальный ключ, входя-
щий в комплект инструмен-
тов владельца.
8
Величина предварительного
натяга пружины определяет-
ся расстоянием А, показан-
ным на рисунке. Чем больше
расстояние А, тем больше
натяг пружины. Чем меньше
расстояние А, тем натяг
меньше. С каждым полным
оборотом регулировочной
гайки расстояние А изменя-
ется на 1,0 мм (0,04 дюйма).
Предварительный натяг пру-
жины:
Минимальный (мягкая):
Растояние А = 2,05 дюйма
(52 мм)
Стандартный:
Расстояние А = 2,13 дюйма
(54 мм)
Максимальный (жесткая):
Расстояние А = 2,48 дюйма
(63 мм)
3. Затяните контргайку с тре-
буемым моментом.
Момент затяжки:
Контргайка:
36 футо-фунтов (5,0 кгс.м, 50
Н.м)
ECA00076
Всегда притягивайте контргаку к
регулировочной гайке, а затем
затягивайте контргайку с тре-
буемым моментом.
1. Ручка регулировки усилия демпфирования
отбоя
Усилие демпфирования отбоя
Для того, чтобы увеличить уси-
лие демпфирования отбоя и та-
ким образом сделать его демп-
фирование более жестким, вра-
щайте регулировочную ручку в
направлении a. Для уменьшения
усилия демпфирования отбоя и,
следовательно, для смягчения
его демпфирования, вращайте ре-
гулировочную ручку направлении
b
.
