Инструкция по эксплуатации Hyundai SantaFe New (2008)
Страница 296
6
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ВЛАДЕЛЬЦЕМ АВТОМОБИЛЯ
2 8
5.
Откройте капот двигателя.
6.
Проведите на экране регулировки
вертикальные и горизонтальную ли-
нии, проходящие через центр свето-
вого пятна каждой фары.
Затем на расстоянии 30 мм (1,18
дюйма) от ниже уже начерченной
горизонтальной линии проведите
еще одну, параллельную ей линию.
7.
Используя крестообразную отвер-
тку, отрегулируйте световой поток
каждой фары таким образом, что-
бы нижняя кромка светового пят-
на ближнего света находилась на
этой параллельной линии – РЕГУ-
ЛИРОВКА В ВЕРТИКАЛЬНОЙ
ПЛОСКОСТИ.

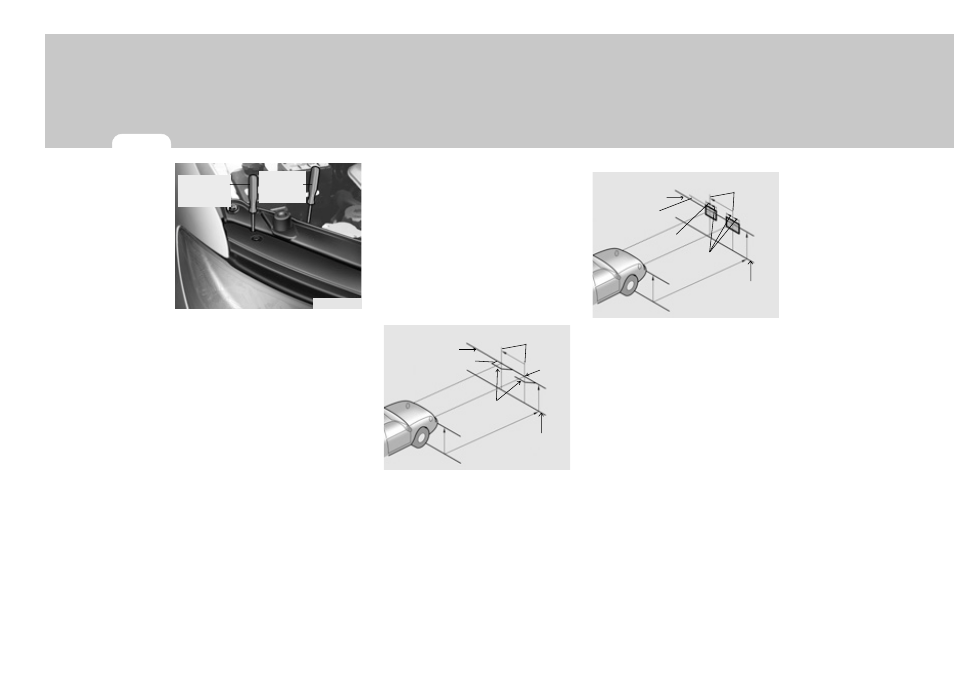

OCM055007L
Регулировка
фар по
вертикали
Регулировка
фар по
горизонтали
G290B0
1CM-GAT
Регулировка после замены
фары в сборе
G290B0
1TG
Автомобиль с левым расположением руля (ближний свет);
L
W
H
H
Нижняя кромка
светового пятна
Линия уровня
земли
"P"
Горизонтальная
линия
30
мм
Вертикаль-
ная линия
G290B02TG
L
H
90
мм
Линия уровня
земли
Горизонтальная
линия
Вертикаль-
ная линия
H
45
мм
30
мм
Автомобиль с левым расположением руля (дальний свет);
Если передняя часть кузова автомо-
биля подвергалась ремонту, и узел
фар был заменен, регулировка уста-
новки новых фар должна быть про-
ведена с использованием экрана,
как это показано на рисунке. Вклю-
чите фары (ближний или дальний
свет).
1. Отрегулируйте положение фар та-
ким образом, чтобы главная ось
луча каждой фары была парал-
лельна осевой линии автомобиля
и направлена в точку P, как это
показано на рисунке выше.
2.
Точечные линии на рисунке пока-
зывают осевые линии лучей фар.
8.
Используя крестообразную отвер-
тку, отрегулируйте световой поток
каждой фары таким образом, что-
бы центр нижней кромки светово-
го пятна ближнего света находил-
ся на соответствующей вертикаль-
ной линии – РЕГУЛИРОВКА ПО
ГОРИЗОНТАЛИ.
