3
Ручка LEVEL налаштування рівня вхідного сигналу
За допомогою цієї ручки можна налаштувати рівень вхідного сигналу при підключенні
іншого джерела сигналу. Налаштуйте рівень при прослуховуванні звуку. Ручка
регулювання при постачанні пристрою знаходиться у положенні MIN.
Регулятор LPF (фільтру нижніх частот)
Встановіть граничну частоту (фільтр нижніх частот пропускає частоти, нижчі за граничну
частоту) у межах від 50 Гц до 300 Гц. Налаштуйте рівень при прослуховуванні звуку. Цей
регулятор при постачанні пристрою знаходиться у положенні “50 Hz”.
Перемикач фази PHASE
Виберіть або нормальну (NOM), або зворотну фазу (REV), яка відтворює більш якісне
звучання. Перемикач при постачанні пристрою знаходиться у положенні NOM.
Ручка BASS BOOST керування рівнем низьких частот
Налаштування рівня сигналу частотою 45 Гц в межах від 0 дБ до +18 дБ. Налаштуйте
рівень при прослуховуванні звуку. Ручка регулювання при постачанні пристрою
знаходиться у положенні MIN.
Регулятор фільтру SUBSONIC
Встановіть граничну частоту (інфразвуковий фільтр не пропускає частоти нижчі за
граничну частоту) у межах від 20 Гц до 50 Гц. Цей регулятор при постачанні пристрою
знаходиться у положенні “20 Hz”.
Індикатор POWER/PROTECTOR
Індикатор горить зеленим кольором, коли пристрій ввімкнено. Якщо індикатор не горить
або горить червоним кольором, коли пристрій ввімкнено, це свідчить про можливу
проблему (див. “ПОШУК ТА УСУНЕННЯ НЕСПРАВНОСТЕЙ”).
Індикатор живлення
Синій індикатор горить, коли пристрій ввімкнено.
ХАРАКТЕРИСТИКИ
Максимальна вихідна потужність KS-AX6801: 1200 Вт
KS-AX5801: 600 Вт
Вихідна потужність (ефективна) KS-AX6801: 400 Вт (ефективн.) x 1 канали по 4 Ω і ≤ 1% THD + N
KS-AX5801: 250 Вт (ефективн.) x 1 канали по 4 Ω і ≤ 1% THD + N
Опір навантаження KS-AX6801: 4 Ω (допускається від 1 Ω до 8 Ω)
KS-AX5801: 4 Ω (допускається від 2 Ω до 8 Ω)
Частотні характеристики від 20 Гц до 300 Гц* ( +0, –3 дБ)
* Інфразвуковий фільтр не пропускає сигнали наднизької частоти.
(Гранична частота регулюється у межах від 20 Гц до 50 Гц).
Вхідна чутливість/імпеданс 2 В/45 кΩ (змінна від 0,3 В до 6 В)
Нелінійні викривлення не більше, ніж 0,1% (при 100 Гц)
Співвідношення сигнал/шум 60 дБА (умови вимірювання: 1 Вт на 4 Ω)
Вимоги до живлення 14,4 В постійного струму (допускається від 11 В до 16 В)
Система заземлення Мінус на землю
Розміри (Ш х В х Г) 400 мм × 60 мм × 288 мм
Вага (прибл.) KS-AX6801: 5,7 кг
KS-AX5801: 5,2 кг
Приладдя Вхідний з’єднувач для підключення гучномовця 4P × 1
Гвинт (φ 4 × 20 мм) × 4
Гайковий ключ
4 мм × 1
3 мм × 1
Прокладка × 6
Кронштейн
L × 1
S × 2
Гвинт (M4 × 12 мм) × 6
Шайба (M4) × 6
Пружинна шайба (M4) × 6
Конструкція та характеристики можуть змінюватися без попередження
.
ПОШУК ТА УСУНЕННЯ НЕСПРАВНОСТЕЙ
Для додаткової інформації проконсультуйтеся у дилера JVC з продажу аудіопристроїв до
автомобілів.
Індикатор POWER/PROTECTOR не горить.
• Замініть запобіжник, якщо він вийшов з ладу.
• Надійно приєднайте провідник заземлення до металевої деталі автомобіля.
• Ввімкніть обладнання, підключене до пристрою.
• Застосуйте реле, якщо в системі встановлено багато підсилювачів.
• Перевірте напругу акумулятора (від 11 В до 16 В).
Індикатор POWER/PROTECTOR горить червоним кольором і/або пристрій гріється занадто
сильно .
• Використовуйте гучномовці зі вказаним опором.
• Перевірте та виправте з’єдння гучномовців, якщо виникло коротке замикання.
• Залиште пристрій вимкненим на деякий час, щоб він охолонув.
Немає звуку .
• Перевірте з’єднання з джерелом живлення (див. “ДЖЕРЕЛО ЖИВЛЕННЯ” на стор. 1).
• Приєднайте шнур RCA до гнізда INPUT, або з’єднувач для підключення гучномовця з
клемою HIGH INPUT.
Чути шум від генератора .
• Забезпечте достатню відстань між вихідними шнурами підсилювача і шнуром RCA.
• Забезпечте достатню відстань між шнуром RCA і іншими електричними кабелями
автомобіля.
• Надійно з’єднайте провідник заземлення з металевою деталлю автомобіля.
• Переконайтесь, що від’ємні провідники гучномовців не торкаються шасі автомобіля.
• Замініть роз’єми або використайте роз’єми з навантажувальними резисторами.
• Встановіть блокувальні конденсатори на всі допоміжні перемикачі (автомобільний сигнал,
вентилятор та ін.).
Шум з ’являється при підключенні пристрою до тюнеру AM (MW/LW).
• Перемістіть шнури живлення і гучномовців подалі від провідника антени.
ОРГАНИ КЕРУВАННЯ
Шановний покупець !
Цей прилад відповідає чинним Європейським директивам та стандартам щодо
електромагнітної сумісності та електричної безпеки.
Представник компанії Victor Company of Japan, Limited:
JVC Technology Centre Europe GmbH
Postfach 10 05 52
61145 Friedberg
Німеччина
Інформація для споживачів щодо утилізації застарілого обладнання
Ця позначка вказує на те, що цей виріб при закінченні терміну його
використання не повинен утилізуватися як звичайні хатні відходи.
Якщо Ви бажаєте утилізувати цей виріб, зробіть це, будь ласка,
згідно відповідного державного законодавства або інших правил, які
діють у Вашій країні чи місті. Утилізуючи ці вироби належним чином,
Ви допомагаєте зберігати природні ресурси і запобігати можливому
негативному впливу на навколишнє середовище та здоров’я людини.
Увага! Ця позначка є чинною тільки у межах Європейського Союзу.

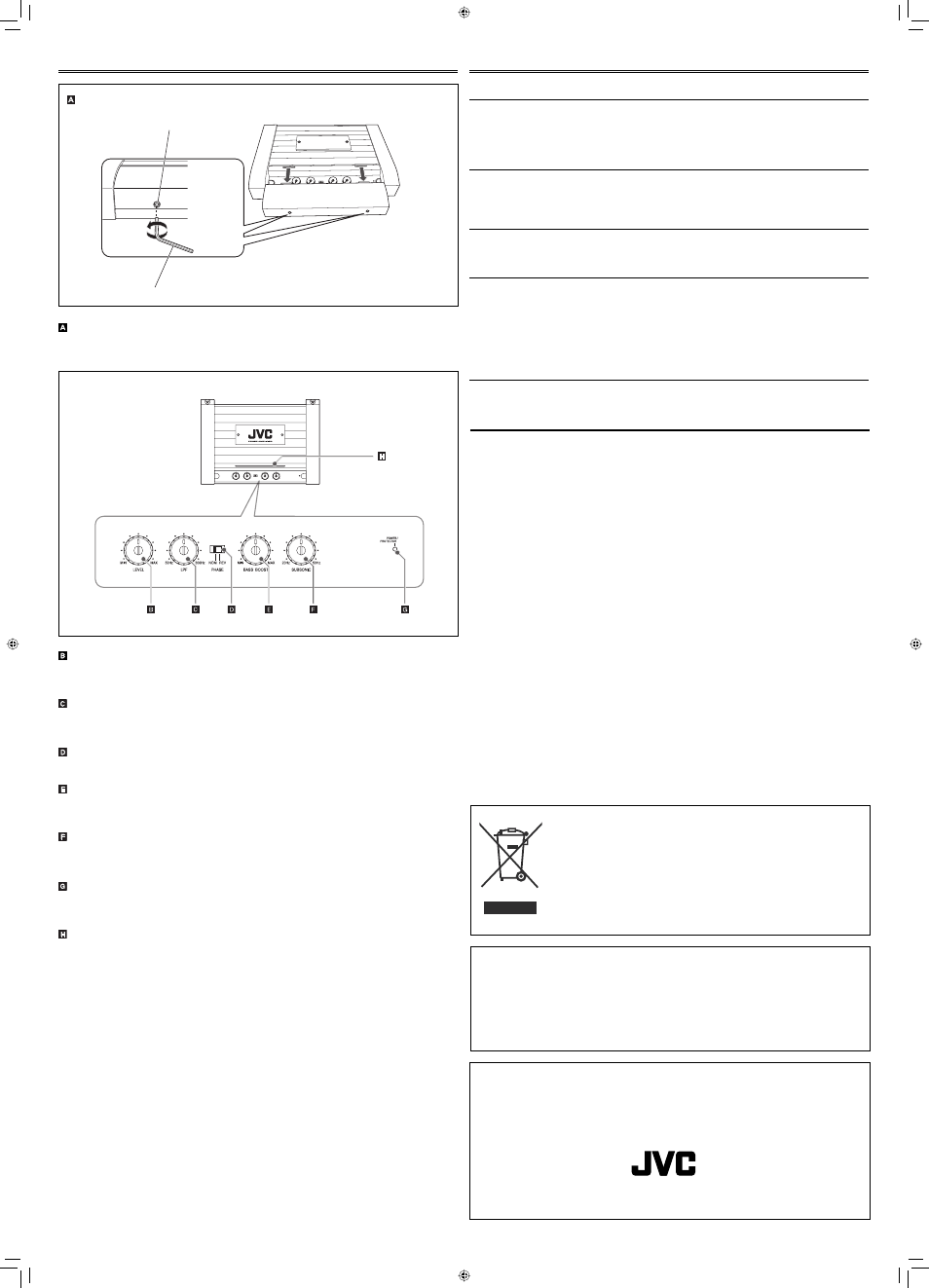

Кришка відсіку управління
Щоби мати змогу налаштовувати наступні регулятори, відкрутіть шестигранні гвинти
за допомогою гайкового ключа (3 мм), що входить до комплекту постачання, та зніміть
кришку. Після завершення роботи знову встановіть її на місце.
Шестигранний ключ (3 мм)
Шестигранний гвинт
Kомпанія JVC встановлює термін служби виробів JVC, що дорівнює 7 рокам, за умови
дотримання правил експлуатаціЇ. Eксплуатацію даного виробу може бути продовжено після
закінчення терміну служби.
Aле ми радимо Bам звернутись до найближчого уповноваженого сервісного центру JVC для
перевірки стану даного виробу. Tакож, якщо є потреба утилізації цього виробу, зверніться за
консультацією до найближчого уповноваженого сервісного центру JVC.
Bіктор Компані оф Джепен Лімітед
12, 3-чоме, Морійя-чо, Канагава-ку, Йокогама, Канагава 221-8520, Японія
