3
Информация для пользователей, выбрасывающих старое оборудование
Этот символ указывает, что после окончания срока службы продукта,
на котором он нанесен, нельзя выбрасывать этот продукт вместе
с обычным бытовым мусором. Если Вы собираетесь выбросить
данный продукт, руководствуйтесь национальным законодательством
или другими правилами, действующими в Вашей стране или
городе. Обеспечивая правильную утилизацию данного продукта, Вы
помогаете сберечь природные ресурсы и предотвращаете возможный
ущерб для окружающей среды и здоровья людей.
Действие этого символа
распространяется только на
Европейский Союз.
Регулятор уровня входного сигнала LEVEL
С помощью этого регулятора можно настроить уровень входного сигнала от источника, При
прослушивании установите необходимый уровень громкости. При поставке блока для
данного элемента управления было предварительно установлено значение MIN.
Регулятор LPF (фильтр низкой частоты)
Отрегулируйте отсечение частот (фильтр низкой частоты пропускает частоты ниже частоты
отсечения) в диапазоне 50 Гц - 300 Гц. Отрегулируйте уровень прослушиваемого звука.
Перед отправкой эта регулировка была установлена для 50 Гц.
Переключатель PHASE
Выберите одно из положений (NOM) или (REV), которое обеспечивает наилучшее
звучание. Перед отправкой этот переключатель был установлен в положение NOM.
Регулятор усиления низких частот BASS BOOST
Данный элемент управления позволяет повысить частоту 45 Гц в диапазоне от 0
до +18 дБ. При прослушивании установите необходимый уровень громкости. При
поставке блока для данного элемента управления было предварительно установлено
значение MIN.
Регулятор фильтра SUBSONIC
Отрегулируйте отсечение частот (фильтр дозвуковой частоты пропускает частоты ниже
частоты отсечения) в диапазоне 20 - 50 Гц. Перед отправкой эта регулировка была
установлена для 20 Гц.
Индикатор POWER/PROTECTOR
Светящийся зеленый индикатор указывает на то, что устройство включено. Если
индикатор не светится или светится красным цветом при включенном устройстве, это
говорит о наличии неполадок (см. раздел
“ УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ” ).
Индикатор питания
Святящийся синий индикатор указывает на то, что устройство включено.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Для получения дополнительной информации обратитесь к агенту по продажам автомобильных
аудиосистем .
Индикатор POWER/PROTECTOR не горит.
• Замените предохранители, если один из них перегорел.
• Надежно прикрепите заземляющий провод к металлической части машины.
• Включите подключенное к устройству оборудование.
•
Если в системе содержится слишком много усилителей, используйте реле.
• Проверьте напряжение аккумулятора (от 11 В до 16 В).
Индикатор POWER/PROTECTOR горит красным цветом и/или устройство перегревается.
• Используйте динамики с подходящим сопротивлением.
• Расправьте провода динамиков, если между ними есть короткое замыкание.
• Оставьте устройство выключенным до тех пор, пока оно не охладится.
Нет звука.
• Проверьте подключение к источнику питания (см. раздел “ ИCTOЧHИK ПИТАНИЯ ” на стр. 1).
• Подключите штекеры RCA к разъемам INPUT или входной штекер динамика к разъему
HIGH INPUT.
Шумы в генераторе.
• Убедитесь, что кабели питания не соприкасаются с кабелями RCA.
•
Не располагайте провода со штырьковыми разъемами RCA рядом с другими электрическими
кабелями автомобиля.
• Надежно прикрепите заземляющий провод к металлической части машины.
• Убедитесь, что проводники, подключенные к отрицательным выводам динамиков, не
соприкасаются с каркасом машины.
• Замените штекеры или используйте штекеры с нагрузочными резисторами.
• Подключите блокировочный конденсатор через вспомогательные переключатели (клаксон,
вентилятор и т.д.)
При подключении устройства к тюнеру AM (MW/LW) слышен шум.
• Отодвиньте динамик и кабели питания от провода антенны.
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
Уважаемый клиент.
Данное устройство соответствует действительным Европейским директивам и стандартам
по электромагнитной совместимости и электрической безопасности.
Представительство компании Victor Company of Japan, Limited в Европе:
JVC Technology Centre Europe GmbH
Postfach 10 05 52
61145 Friedberg
Германия

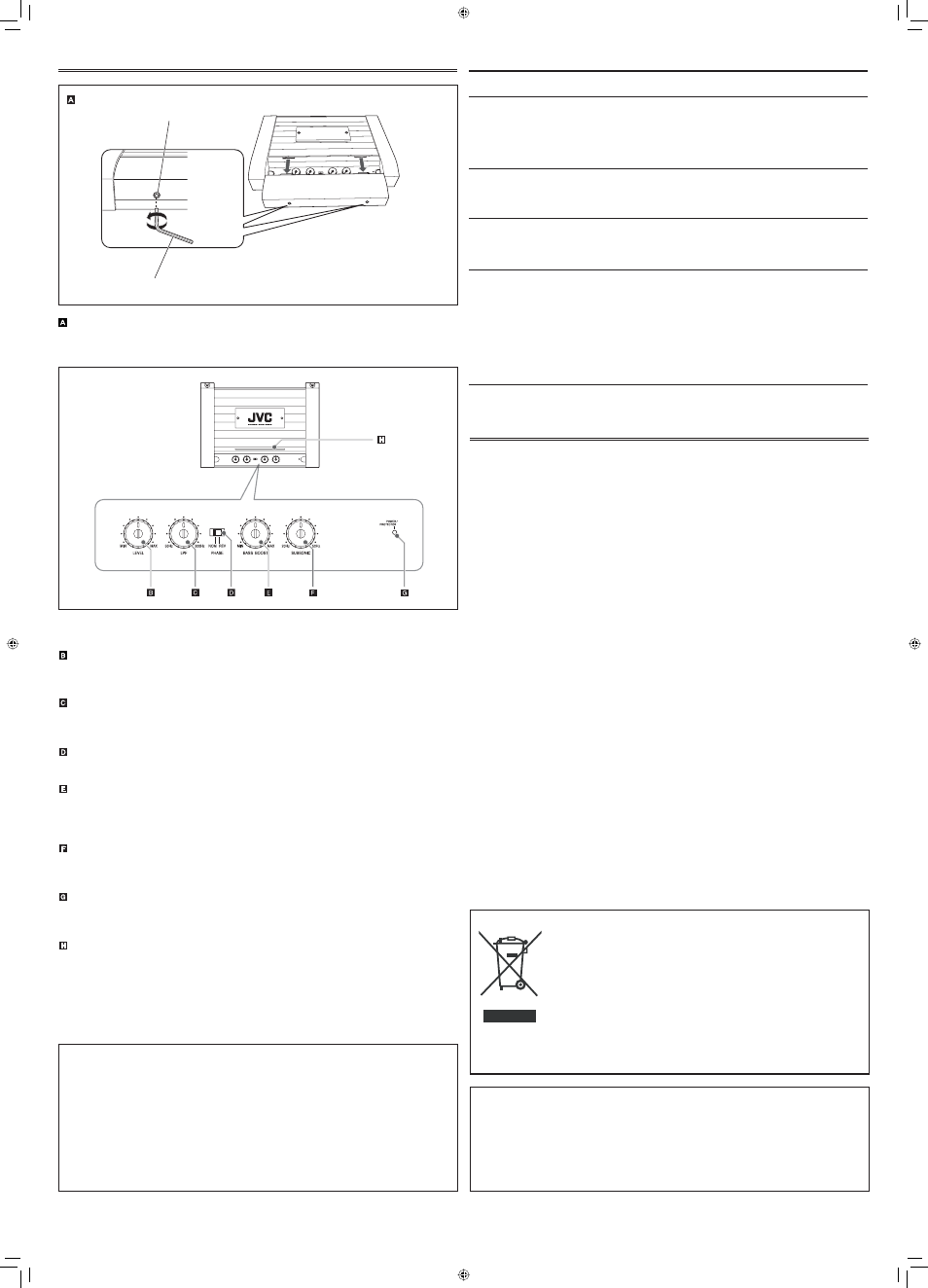

Крышка отсека регуляторов
Для доступа к следующим регуляторам удалите винты и снимите крышку с помощью
прилагаемого шестигранного ключа (3 мм). В конце работ установите ее на место.
KS-AX6604
Винт с шестигранной головкой
Шестигранный ключ (3 мм)
Максимальная выходная мощность
Выход питания RMS
Импеданс нагрузки
Частотная характеристика
Чувствительность на входе/полное
входное сопротивление
Искажение
Отношение “сигнал/помеха”
Электрическое питание
Система заземления
Габариты (Ш/В/Г)
Масса (прибл.)
Поставляемые принадлежности
KS-AX6801: 1200 Вт
KS-AX5801: 600 Вт
KS-AX6801: 400 Вт (среднеквадратичное
значение) х 1 канала при 4 Ω и ≤ 1%
общего гармонического искажения
+ N
KS-AX5801: 250 Вт (среднеквадратичное
значение) х 1 канала при 4 Ω и ≤ 1%
общего гармонического искажения
+ N
KS-AX6801: 4 Ω (допуск: 1 Ω - 8 Ω)
KS-AX5801: 4 Ω (допуск: 2 Ω - 8 Ω)
от 20 Гц до 300 Гц* (+0, –3 дБ)
* Д озвук овой фильтр отсек ает сигналы
очень низкой частоты. (Фильтрация частот
осуществляется в диапазоне 20 - 50 Гц).
2 В/45 k Ω (от 0,3 В до 6 В, переменная
величина)
0,1 % (при 100 Гц)
60 дБА (соотношение: 1 Вт при 4 Ω)
постоянное напряжение 14,4 В
(допустимо от 11 В до 16 В)
отрицательное заземление
400 мм × 60 мм × 288 мм
KS-AX6801: 5,7 кг.
KS-AX5801: 5,2 кг.
Входной разъем динамика: 4P х 1
Винт (φ 4 × 20 мм) × 4
Торцевой гаечный ключ
4 мм х 1
3 мм х 1
Прокладка × 6
Кронштейн
L x 1
S x 2
Винт (M4 × 12 мм) × 6
Шайба (M4) × 6
Пружинная шайба (M4) × 6
Конструкция и технические требования могут быть изменены без уведомления.
В соответствии с Законом Российской Федерации "О защите прав потребителей" срок
службы данного товара, "по истечение которого он может представлять опасность
для жизни, здоровья потребителя, причинить вред его имуществу или окружающей
среде" составляет 7 (семь) лет со дня производства. Этот срок является временем, в
течение которого потребитель данного товара может безопасно им пользоваться при
условии соблюдения инструкций по эксплуатации данного товара, проводя необходимое
обслуживание, включающее замену расходных материалов и/или соответствующее
ремонтное обеспечение в специализированном сервисном центре.
Дополнительные косметические материалы к данному товару, поставляемые вместе с
ним, могут храниться в течение 2 (двух) лет со дня его производства.
Срок службы (годности), кроме срока хранения дополнительных косметических
материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав
потребителя, в частности, гарантийного свидетельства JVC, которое он может получить в
соответствии с законом о правах потребителя или других законов, связанных с ним.
