2

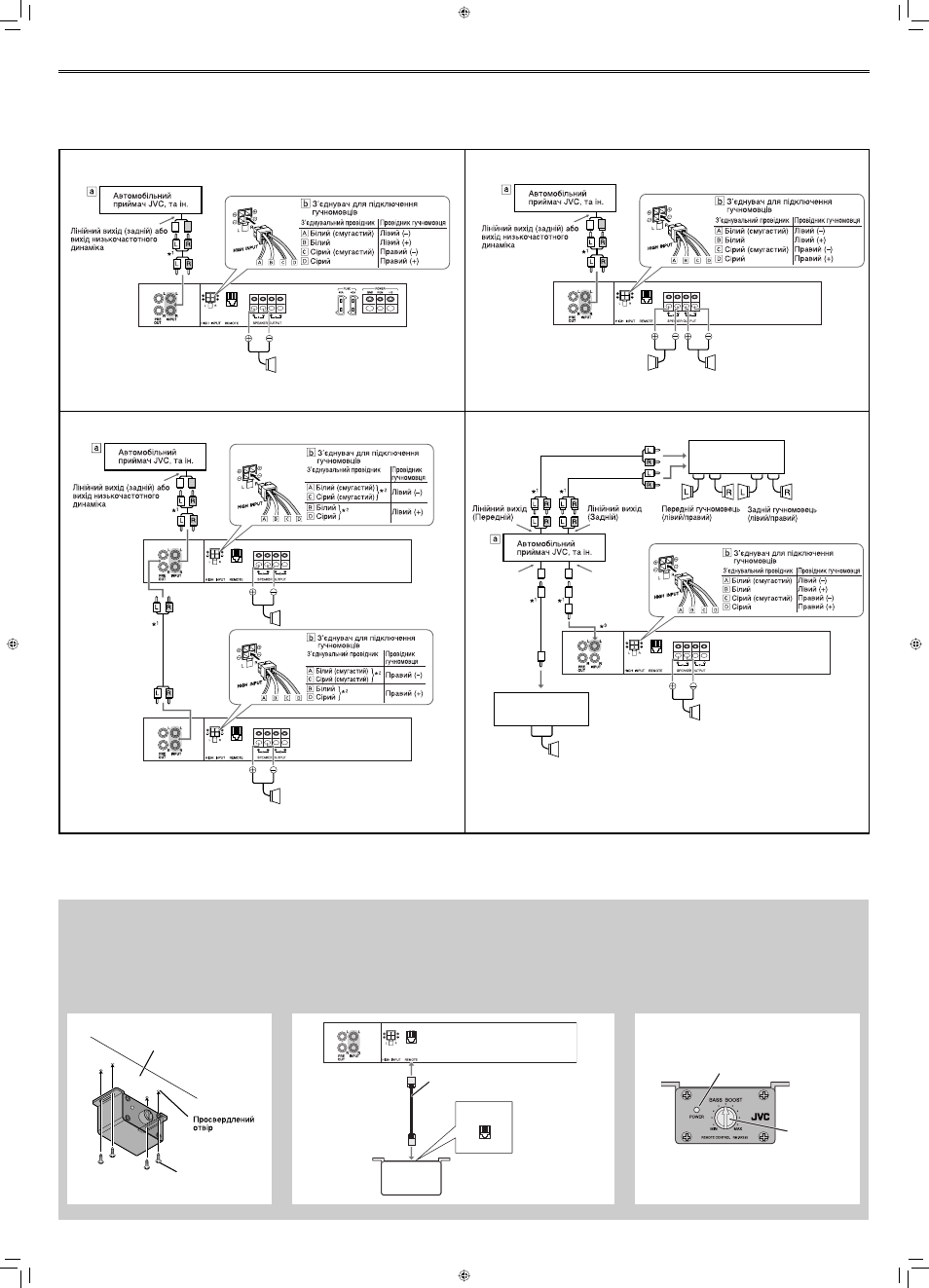

Система з низькочастотним динаміком
Система з
2 низькочастотними динаміками (2 підсилювача)
Система з
2 низькочастотними динаміками
Система з
4 гучномовцями плюс низькочастотний динамік—система 5.1 (3 підсилювачі)
Підключення відрізняється в залежності від кількості гучномовців, встановлених у автомобілі.
Виберіть відповідний спосіб підключення, керуючись наступними схемами.
Перед тим
, як з’єднати: Надійно з’єднайте всі частини. При поганому з’єднанні опір контакту
збільшується, він нагрівається і може стати причиною аварії. Закріпіть і обгорніть шнури
ізоляційною стрічкою, потім сховайте їх під внутрішнім оздобленням автомобіля.
*
1
Не використовується у даному пристрої
.
*
2
Забезпечте з
’єднання обох проводів з клемами гучномовця.
*
3
Забезпечте з
’єднання лінійного виходу приймача з лівим гніздом (L) пристрою.
ПІДКЛЮЧЕННЯ ГУЧНОМОВЦІВ
å Якщо приймач обладнано лінійним виходом, з’єднайте лінійний вихід (через приймач) з
гніздами INPUT пристрою.
∫ Якщо приймач НЕ обладнаний лінійним виходом, з’єднайте виводи підключення
гучномовців (через приймач) з клемою HIGH INPUT пристрою.
Примітка
Користуйтеся низькочастотними динаміками з повним опором від
2
Ω до 8 Ω для
KS-AX6801 або від 4
Ω до 8 Ω для KS-AX5801.
JVC-підсилювач і т. ін.
(купується окремо)
JVC-підсилювач і т. ін.
(купується окремо)
Низькочастотний динамік
Низькочастотний динамік
Низькочастотний динамік
Низькочастотний динамік
Низькочастотний динамік
Низькочастотний динамік
Лінійний вихід
(Центральний)
Центральний динамік
Примітка
Користуйтеся низькочастотними динаміками з повним опором від
1
Ω до 8 Ω для
KS-AX6801 або від 2
Ω до 8 Ω для KS-AX5801.
A Встановіть RM-RK130 на твердій поверхні, наприклад, під приладовою дошкою.
B Підключіть RM-RK130 до рознімання REMOTE на підсилювачі за допомогою шнура для
дистанційного керування, що входить до комплекту RM-RK130.
C Регулятор BASS BOOST налаштовує рівень сигналу частотою 45 Гц в межах від 0 дБ до
18 дБ. Налаштуйте рівень при прослуховуванні звуку.
• Коли пристрій RM-RK130 ввімкнено, індикатор POWER горить зеленим світлом.
Користуючись дротовим пультом дистанційного керування JVC: RM-RK130 (купується
окремо), ви можете регулювати рівень низьких частот, не піднімаючись з місця, бо вже не
треба крутити регулятор BASS BOOST на підсилювачі (див “ОРГАНИ КЕРУВАННЯ” на стор.
3).
Примітка
Встановіть регулятор рівня низьких частот
BASS BOOST на підсилювачі на MIN, коли
користуєтесь RM-RK130.
Гвинт (φ 4 × 12 мм)
(входить до комплекту RM-RK130)
Шнур пульта дистанційного керування
(входить до комплекту RM-RK130)
Під приладовою дошкою і т. ін.
RM-RK130
Індикатор живлення POWER
Ручка
BASS BOOST
керування
рівнем низьких
частот
A
B
C
Примітка
Вхідні сигнали передаються через гнізда
PRE OUT.
Вихід
низькочастотного
динаміка
Дротовий пульт дистанційного керування
: RM-RK130 (купується окремо)
