Инструкция по эксплуатации JVC KS-AX6801
Страница 2
2
*
1
Не поставляется для данного устройства.
*
2
Убедитесь в том, что оба проводника подсоединены к гнездам соответствующего динамика.
*
3
Убедитесь в том, что линейный выход приемника подсоединен к левому гнезду (L) этого
устройства.

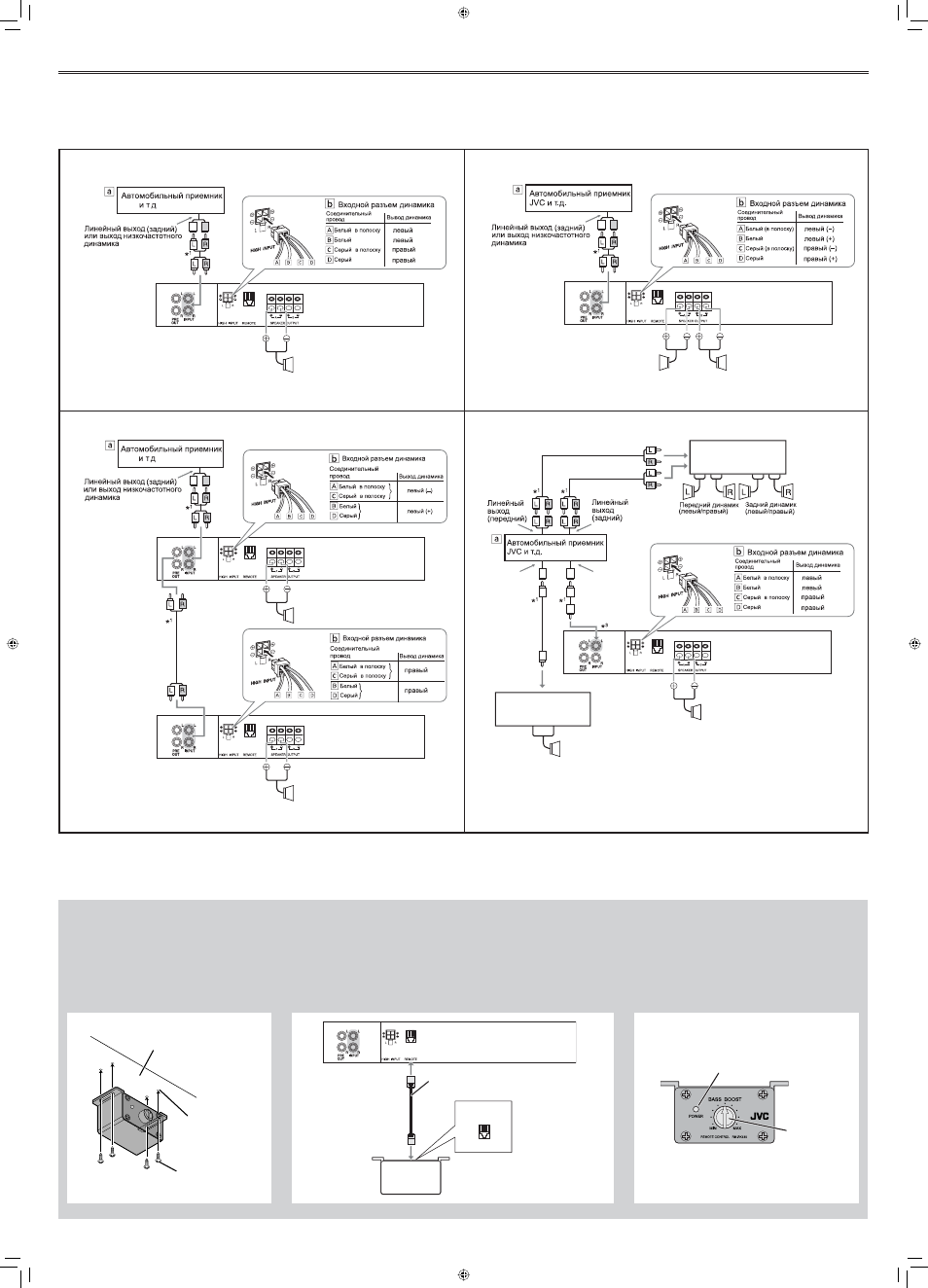

Схема подключения зависит от числа динамиков в автомобиле. Ознакомьтесь со
следующими схемами и выберите подходящее подключение.
Перед подключением. Надежно соедините все части. При неплотном соединении
вследствие контактного сопротивления и т.п. тепло проникает наружу, что может привести к
несчастному случаю. В качестве защитного покрытия проводов используйте изоляционную
ленту и протяните их под ковриками автомобиля.
å
Если приемник оснащен выходным линейным разъемом, подключите разъем
линейного выхода (через приемник) к гнездам INPUT устройства.
∫ Если в приемнике НЕ предусмотрен разъем линейного выхода, подключите разъем
динамика (через приемник) к выводу HIGH INPUT на данном устройстве.
ПОДКЛЮЧЕНИЕ ДИНАМИКОВ
Система сабвуфера
Система с 2 сабвуферами (2 усиилителя)
Система с 2 сабвуферами
Система с 4 динамиками и сабвуфер — 5,1-канальная система (3 усилителя)
(–)
(+)
(–)
(+)
(
)
(
)
JVC . .
(
)
(
)
(
)
(
)
(–)
(+)
JVC . .
(–)
(+)
(–)
(+)
(
)
(
)
ВНИМАНИЕ
Используйте сабвуферы с сопротивлением 2 Ω - 8 Ω для KS-AX6801 или 4 Ω - 8 Ω
для KS-AX5801.
Усилитель мощности
JVC и т.д.
(приобретается отдельно)
Усилитель мощности
JVC и т.д.
(приобретается отдельно)
Линейный выход
(центральный)
Центральный динамик
ВНИМАНИЕ
Используйте сабвуферы с сопротивлением 1 Ω - 8 Ω для KS-AX6801 или 2 Ω - 8 Ω
для KS-AX5801.
A Смонтируйте устройство RM-RK130 на твердой поверхности, например, под
приборной панелью.
B Подключите устройство RM-RK130 с помощью прилагаемого для него кабеля
дистанционного управления к терминалу REMOTE.
C Регулятор BASS BOOST работает на частоте 45 Гц в диапазоне 0 дБ- 18 дБ.
Отрегулируйте уровень прослушиваемого звука.
• Во время работы устройства RM-RK130 лампа POWER светится красным цветом.
Использование устройства проводного дистанционного управления JVC. RM-RK130
(приобретается отдельно). Вы сможете менять настройку низких частот, не используя для
этого регулятор BASS BOOST на усилителе (см.
“
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
”
на стр. 3).
ВНИМАНИЕ
Когда используете устройство RM-RK130, установите регулятор усилителя BASS
BOOST в положение MIN.
Винт (
φ
4 × 1
2 мм)
(прилагается для RM-RK130)
Кабель дистанционного управления
(прилагается для RM-RK130)
Подготовленное
отверстие
Под приборной панелью.
RM-RK130
Лампа POWER
Регулятор
BASS BOOST
A
B
C
ВНИМАНИЕ
Подача входных сигналов осуществляется через выходы предусилителя PRE OUT.
Выход
сабвуфера
Устройство проводного дистанционного управления RM-RK130 (приобретается отдельно)
Сабвуфер
Сабвуфер
Сабвуфер
Сабвуфер
Сабвуфер
Сабвуфер
*
2
*
2
*
2
*
2
