3
KS-AR8004D
KS-AR8002D
Індикатор стану
При вмиканні пристрою індикатор повинен світити блакитним кольором.
• Якщо лампа індикатора не світить
• Якщо лампа індикатора світить червоним коліром
• Якщо лампа індикатора часто мигає фіолетовим кольором
– Це показує, що можлива несправність. Дивіться “ПОШУК ТА УСУНЕННЯ
НЕСПРАВНОСТЕЙ” на правій колонці.
Ручка BASS BOOST керування рівнем низьких частот
Налаштування рівня сигналу частотою 45 Гц в межах від 0 дБ до +18 дБ. Налаштуйте
рівень при прослуховуванні звуку. Ручка регулювання при постачанні пристрою
знаходиться у положенні MIN.
Ручка LEVEL налаштування рівня вхідного сигналу
За допомогою цієї ручки можна налаштувати рівень вхідного сигналу при підключенні
іншого джерела сигналу. Налаштуйте рівень при прослуховуванні звуку. Ручка
регулювання при постачанні пристрою знаходиться у положенні MIN.
Ручка керування частотою смугового фільтру CROSSOVER
Поворотом цієї ручки змінюють граничну частоту смугового фільтру у межах від
30 Гц до 500 Гц. Налаштуйте рівень при прослуховуванні звуку. Цей регулятор при
постачанні пристрою знаходиться у положенні “30 Hz”.
Перемикач смугового фільтру CROSSOVER
OFF: Зазвичай встановлюється у дане положення. Перемикач знаходиться у цьому
положенні при постачанні пристрою.
LPF: Встановіть перемикач у це положення для вмикання режиму LPF (фільтр нижніх
частот) (фільтр нижніх частот пропускає сигнал, частота якого нижче граничної
частоти).
HPF: Встановіть перемикач у це положення для вмикання режиму HPF (фільтр
верхніх частот) (фільтр верхніх частот пропускає сигнал, частота якого вище
граничної частоти).
ПОШУК ТА УСУНЕННЯ НЕСПРАВНОСТЕЙ
Для додаткової інформації проконсультуйтеся у дилера JVC з продажу аудіопристроїв до
автомобілів.
Індикатор стану не горить.
• Замініть запобіжник, якщо він вийшов з ладу.
• Перевірте з’єднання з джерелом живлення (див. “ДЖЕРЕЛО ЖИВЛЕННЯ” на стор. 1).
• Надійно приєднайте провідник заземлення до металевої деталі автомобіля.
• Ввімкніть обладнання, підключене до пристрою.
• Застосуйте реле, якщо в системі встановлено багато підсилювачів.
• Перевірте напругу акумулятора (від 11 В до 16 В).
Індикатор стану горить червоним кольором і/або пристрій гріється занадто сильно.
• Використовуйте гучномовці зі вказаним опором.
• Перевірте та виправте з’єдння гучномовців, якщо виникло коротке замикання.
• Залиште пристрій вимкненим на деякий час, щоб він охолонув.
Індикатор стану часто мигає фіолетовим кольором. (Застикування*)
• Потрібно знизити вхідний рівень за допомогою регулятора вхідного рівня (LEVEL) поки
індикатор не загориться декілька разів фіолетовим кольором.
* Це означає, що контури підсилювачи перевантажені, і звук може спотворюватися через
занадто великий вхідний сігнал з автомобільного приймача.
Немає звуку.
• Перевірте з’єднання з джерелом живлення (див. “ДЖЕРЕЛО ЖИВЛЕННЯ” на стор. 1).
• З’єднайте шнури RCA зі вхідними гніздами (INPUT).
• Перевірте з’єднання гучномовця і позицію перемикача перехресного (CROSSOVER)
фільтру (Дивіться “ПІДКЛЮЧЕННЯ ГУЧНОМОВЦІВ” на стор. 2).
Чути шум від генератора.
• Забезпечте достатню відстань між клемами POWER і шнуром RCA.
• Забезпечте достатню відстань між шнуром RCA і іншими електричними кабелями автомобіля.
• Надійно приєднайте провідник заземлення до металевої деталі автомобіля.
• Переконайтесь, що від’ємні провідники гучномовців не торкаються шасі автомобіля.
• Замініть роз’єми або використайте роз’єми з навантажувальними резисторами.
• Встановіть блокувальні конденсатори на всі допоміжні перемикачі (автомобільний
сигнал, вентилятор та ін.).
Шум з’являється при підключенні пристрою до тюнеру AM (MW/LW).
• Перемістіть усі провода даного пристрою подалі від провідника антени.

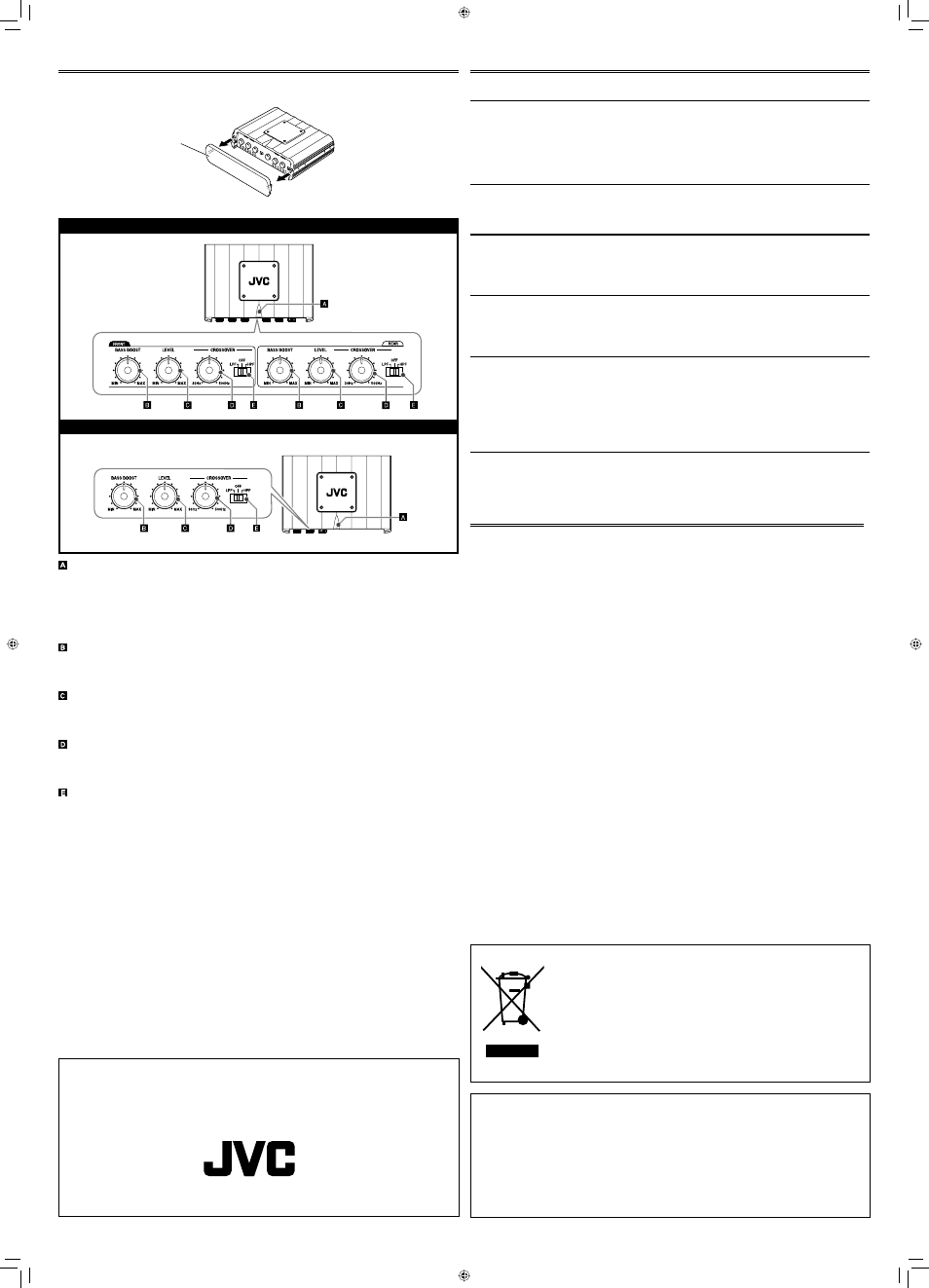

ОРГАНИ КЕРУВАННЯ
Для застосування наступних регуляторів, зніміть контрольну покришку. Після завершення
роботи знову встановіть її на місце.
ХАРАКТЕРИСТИКИ
Максимальна вихідна потужність 600 Вт
Вихідна потужність (ефективна) KS-AR8004D: 120 Вт (ефективн.) x 4 канали по 4 Ω і ≤ 1%
THD + N
KS-AR8002D: 150 Вт (ефективн.) x 2 канали по 4 Ω і ≤ 1%
THD + N
Опір навантаження 4 Ω
(Звичайний режим: 2 Ω до 8 Ω допускається)
(Bridge Mode (Мостовий режим): 4 Ω до 8 Ω
допускається)
Частотні характеристики від 5 Гц до 40 кГц* (+0, –3 дБ)
*
Інфразвуковий фільтр обмежує сигнал, частота
якого менша за 18 Гц.
Вхідна чутливість/імпеданс 2 В/44 кΩ (змінна від 0,3 В до 6 В)
Нелінійні викривленн Не більше, ніж 0,01% (при 1 кГц)
Співвідношення сигнал/шу 80 дБА (умови вимірювання: 1 Вт на 4 Ω)
Вимоги до живлення 14,4 В постійного струму (допускається від 11 В до 16 В)
Система заземлення Мінус на землю
Розміри (Ш х В х Г) 250 мм × 62 мм × 182 мм
Вага (прибл.) KS-AR8004D: 2,8 кг
KS-AR8002D: 2,6 кг
Приладдя Гвинт (φ 4 × 20 мм) × 4
Шестигранний гвинт (M4 × 10 мм) × 8
Шестигранний ключ
4 мм × 1
3 мм × 1
Прокладка × 4
Кронштейн
L × 4
I × 4
Конструкція та характеристики можуть змінюватися без попередження.
Кришка відсіку управління
Вище показаний малюнок для серії KS-AR8004D.
Шановний покупець!
Цей прилад відповідає чинним Європейським директивам та стандартам щодо
електромагнітної сумісності та електричної безпеки.
Представник компанії Victor Company of Japan, Limited:
JVC Technology Centre Europe GmbH
Назва компанії змінилася на:
JVC Technical Services Europe GmbH
Postfach 10 05 52
61145 Friedberg
Німеччина
Інформація для споживачів щодо утилізації застарілого обладнання
Ця позначка вказує на те, що цей виріб при закінченні терміну
його використання не повинен утилізуватися як звичайні хатні
відходи. Якщо Ви бажаєте утилізувати цей виріб, зробіть це, будь
ласка, згідно відповідного державного законодавства або інших
правил, які діють у Вашій країні чи місті. Утилізуючи ці вироби
належним чином, Ви допомагаєте зберігати природні ресурси і
запобігати можливому негативному впливу на навколишнє
середовище та здоров’я людини.
Ця позначка є чинною тільки у межах Європейського Союзу. Kомпанія JVC встановлює термін служби виробів JVC, що дорівнює 7 рокам, за умови
дотримання правил експлуатаціЇ. Eксплуатацію даного виробу може бути продовжено
після закінчення терміну служби.
Aле ми радимо Bам звернутись до найближчого уповноваженого сервісного центру JVC
для перевірки стану даного виробу. Tакож, якщо є потреба утилізації цього виробу,
зверніться за консультацією до найближчого уповноваженого сервісного центру JVC.
Bіктор Компані оф Джепен Лімітед
12, 3-чоме, Морійя-чо, Канагава-ку, Йокогама, Канагава 221-8520, Японія
