JVC KS-AR8004 - Инструкция (Страница 3)

3
KS-AR8004D
KS-AR8002D
Индикатор состояния
Индикатор обычно горит синим цветом, когда устройство включено.
• Когда индикатор не горит
• Когда индикатор горит красным цветом
• Когда индикатор горит часто фиолетовым цветом
– Это указывает на возможность наличия проблемы. См. раздел “УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ” в правой колонке.
Регулятор усиления низких частот BASS BOOST
Данный элемент управления позволяет повысить частоту 45 Гц в диапазоне от 0
до +18 дБ. При прослушивании установите необходимый уровень громкости. При
поставке блока для данного элемента управления было предварительно установлено
значение MIN.
Регулятор уровня входного сигнала LEVEL
Уровень входного сигнала может быть настроен с помощью этого регулятора,
когда данное устройство подсоединено к другому оборудованию-источнику. При
прослушивании установите необходимый уровень громкости. При поставке блока для
данного элемента управления было предварительно установлено значение MIN.
Регулятор частоты CROSSOVER
Данный элемент управления позволяет настроить частоту среза в диапазоне от 30
до 500 Гц. При прослушивании установите необходимый уровень громкости. При
поставке блока для данного элемента управления было предварительно установлено
значение 30 Гц.
Регулятор частоты CROSSOVER
OFF: Это положение устанавливается в большинстве случаев. По умолчанию
переключатель установлен в данное положение.
LPF: Выберите это положение, если необходимо включить переключатель фильтра
низких частот (Low-pass filter – LPF) (низкочастотный фильтр пропускает
частоты, расположенные ниже частоты среза).
HPF: Выберите это положение, если необходимо включить переключатель фильтра
высоких частот (High-pass filter – HPF) (высокочастотный фильтр пропускает
частоты, расположенные выше частоты среза).
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Для получения дополнительной информации обратитесь к агенту по продажам
автомобильных аудиосистем.
Индикатор состояния не горит.
• Замените предохранители, если один из них перегорел.
• Проверьте подключение к источнику питания (см. раздел “ИCTOЧHИK ПИТАНИЯ” на стр. 1).
• Надежно прикрепите заземляющий провод к металлической части машины.
• Включите подключенное к устройству оборудование.
• Если в системе содержится слишком много усилителей, используйте реле.
• Проверьте напряжение аккумулятора (от 11 В до 16 В).
Индикатор состояния горит красным цветом и/или устройство ненормально
перегревается.
• Используйте динамики с подходящим сопротивлением.
• Расправьте провода динамиков, если между ними есть короткое замыкание.
• Оставьте устройство выключенным до тех пор, пока оно не охладится.
Индикатор состояния часто мигает фиолетовым цветом. (Нелинейные искажения*)
• Понижайте уровень входного сигнала с помощью регулятора уровня входного сигнала
LEVEL до тех пор, пока индикатор не вспыхнет фиолетовым цветом несколько раз.
* Это означает, что цепи усилителя перегружены и звук может искажаться в результате
слишком высокого входного сигнала с автомобильного приемника.
Нет звука.
• Проверьте подключение к источнику питания (см. раздел “ИCTOЧHИK ПИТАНИЯ” на стр. 1).
• Подключите кабели с разъемами RCA к входным разъемам INPUT.
• Проверьте прокладку проводов динамиков и положение регулятора частоты фильтра
CROSSOVER (см. раздел “ПОДКЛЮЧЕНИЕ ДИНАМИКОВ” на стр. 2).
Шумы в генераторе.
• Убедитесь, что провода контактных разъемов питания POWER не соприкасаются с
кабелями с разъемами RCA.
• Не располагайте провода со штырьковыми разъемами RCA рядом с другими
электрическими кабелями автомобиля.
• Надежно прикрепите заземляющий провод к металлической части машины.
• Убедитесь, что проводники, подключенные к отрицательным выводам динамиков, не
соприкасаются с каркасом машины.
• Замените штекеры или используйте штекеры с нагрузочными резисторами.
• Подключите блокировочный конденсатор через вспомогательные переключатели
(клаксон, вентилятор и т.д.)
При подключении устройства к тюнеру AM (MW/LW) слышен шум.
• Отодвиньте все провода данного устройства от провода антенны.

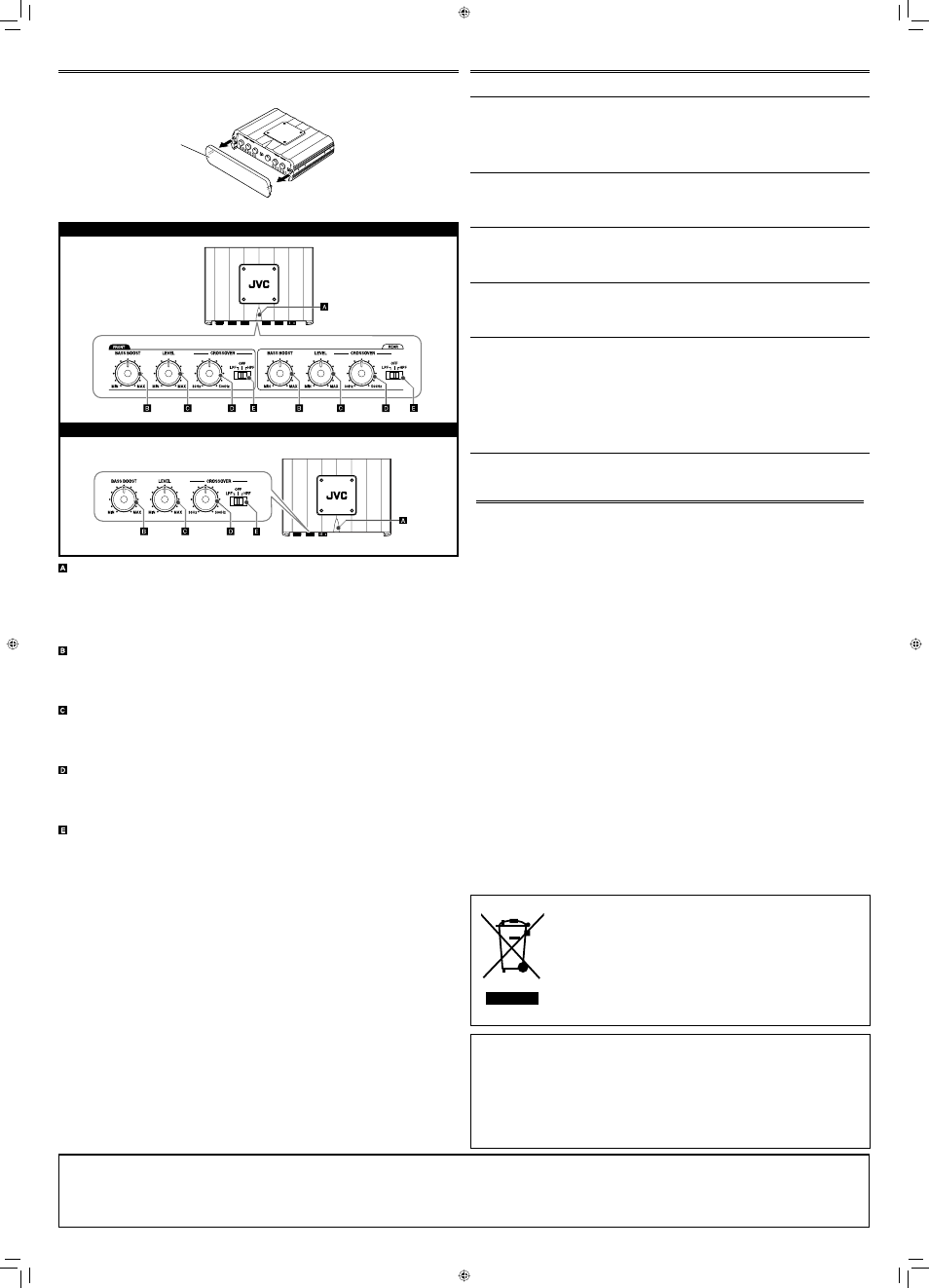

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
Для получения доступа к следующим регуляторам снимите крышку отсека регуляторов.
После завершения работы установите ее на место.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная выходная мощность 600 Вт
Выход питания RMS KS-AR8004D: 120 Вт (среднеквадратичное значение)
х 4 канала при 4 Ω и ≤ 1% общего гармонического
искажения + N
KS-AR8002D: 150 Вт (среднеквадратичное значение)
х 2 канала при 4 Ω и ≤ 1% общего гармонического
искажения + N
Импеданс нагрузки 4 Ω
(Нормальный режим: допустимо от 2 Ω до 8 Ω)
(Bridge Mode (режим моста): допустимо от 4 Ω до 8 Ω)
Частотная характеристика от 5 Гц до 40 кГц* (+0, –3 дБ)
*
Инфразвуковой фильтр ограничивает сигналы,
имеющие слишком низкую частоту (менее 18 Гц).
Чувствительность на входе/
полное входное сопротивление
2 В/44 кΩ (от 0,3 В до 6 В, переменная величина)
Искажение 0,01 % (при 1 кГц)
Отношение “сигнал/помеха” 80 дБА (соотношение: 1 Вт при 4 Ω)
Электрическое питание Постоянное напряжение 14,4 В (допустимо от 11 В
до 16 В)
Система заземления Отрицательное заземление
Габариты (Ш/В/Г) 250 мм × 62 мм × 182 мм
Масса (прибл.) KS-AR8004D: 2,8 кг
KS-AR8002D: 2,6 кг
Поставляемые
принадлежности
Винт (φ 4 × 20 мм) × 4
Винт с шестигранной головкой (M4 × 10 мм) × 8
Торцевой гаечный ключ
4 мм × 1
3 мм × 1
Прокладка × 4
Кронштейн
L × 4
I × 4
Конструкция и технические требования могут быть изменены без уведомления.
Крышка отсека регуляторов
Выше приведена иллюстрация для KS-AR8004D.
Уважаемый клиент.
Данное устройство соответствует действительным Европейским директивам и
стандартам по электромагнитной совместимости и электрической безопасности.
Представительство компании Victor Company of Japan, Limited в Европе:
JVC Technology Centre Europe GmbH
Название компании изменилось на:
JVC Technical Services Europe GmbH
Postfach 10 05 52
61145 Friedberg
Германия
Информация для пользователей, выбрасывающих старое оборудование
Этот символ указывает, что после окончания срока службы
продукта, на котором он нанесен, нельзя выбрасывать этот
продукт вместе с обычным бытовым мусором. Если Вы
собираетесь выбросить данный продукт, руководствуйтесь
национальным законодательством или другими правилами,
действующими в Вашей стране или городе. Обеспечивая
правильную утилизацию данного продукта, Вы помогаете
сберечь природные ресурсы и предотвращаете возможный
ущерб для окружающей среды и здоровья людей.
Действие этого символа распространяется только на Европейский Союз.
В соответствии с Законом Российской Федерации “О защите прав потребителей” срок службы данного товара, “по истечение которого он может представлять опасность
для жизни, здоровья потребителя, причинить вред его имуществу или окружающей среде” составляет 7 (семь) лет со дня производства. Этот срок является временем, в
течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкций по эксплуатации данного товара, проводя необходимое
обслуживание, включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре.
Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение 2 (двух) лет со дня его производства.Срок службы (годности),
кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности,
гарантийного свидетельства JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.
