2
Примечание
KS-AR8002D
KS-AR8004D
*
1
Кабели с разъемами RCA (не прилагаются в комплекте поставки данного устройства)
*
2
Bridge Mode (режим моста): Убедитесь в том, что линейный вывод приемника подключен к левому (L/MONO) гнезду данного устройства.
Схема подключения зависит от числа динамиков в автомобиле. Ознакомьтесь со
следующими схемами и выберите подходящее подключение.
Перед подключением.
• Надежно соедините все части. При неплотном соединении вследствие контактного
сопротивления и. т. п. тепло проникает наружу, что может привести к несчастному
случаю. В качестве защитного покрытия проводов используйте изоляционную ленту и
протяните их под ковриками автомобиля.
Подключите линейный выход приемника к входным разъемам INPUT данного
устройства с помощью кабелей с разъемами RCA (не прилагаются в комплекте
поставки данного устройства).
• Обязательно отрегулируйте регулятор частоты фильтра CROSSOVER, как это показано
на следующих схемах. (См. также раздел “ЭЛЕМЕНТЫ УПРАВЛЕНИЯ” на стр. 3.)
Не выполняйте регулировку регулятором частоты фильтра CROSSOVER, пока
устройство включено.
ПОДКЛЮЧЕНИЕ ДИНАМИКОВ
Необходимо учитывать следующие примечания:
• Не подключайте выводы “
·” динамиков к общей точке.
• Устройство нельзя использовать, если для подключения обоих левого/правого и переднего/
заднего динамиков применяется один и тот же провод. Всегда используйте отдельные
провода для каждого динамика. В этом случае заново выполните монтажные соединения.
• Используйте динамики с полным сопротивлением от 2 Ω до 8 Ω (от 4 Ω до 8 Ω: в режиме
моста).
• Подключайте к устройству только динамики, имеющие достаточную мощность.
АКУСТИЧЕСКИЕ СИСТЕМЫ
Для KS-AR8004D:
При подключении к устройству 4 динамиков сигналы понижающего микширования
(передний и задний) подаются через разъемы PRE OUT.
Для KS-AR8002D:
Подача входных сигналов осуществляется через выходы предусилителя PRE OUT.

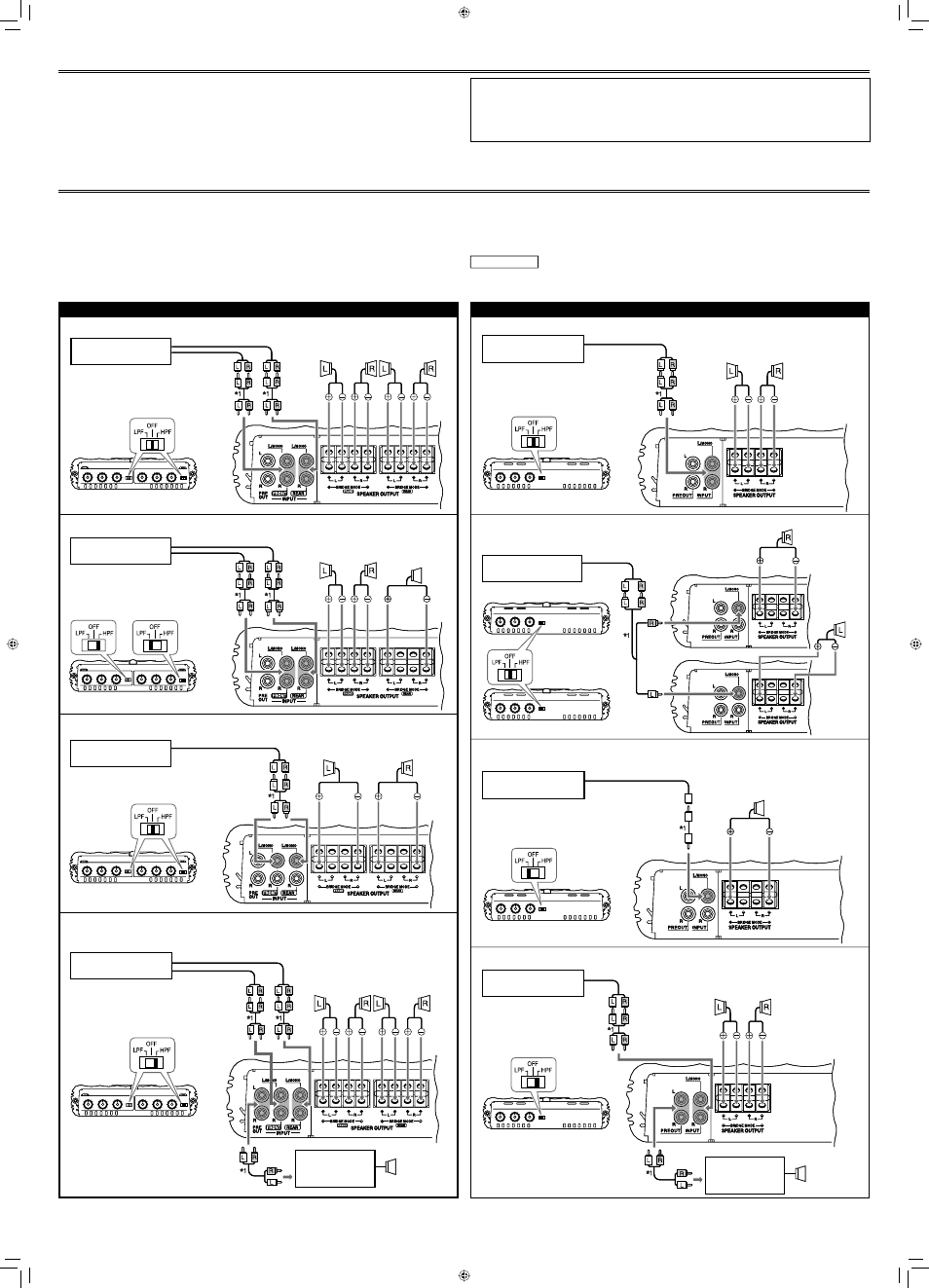

Система с двумя динамиками
Система с четырьмя динамиками
Передний динамик
(левый/правый)
Задний динамик
(левый/правый)
Линейный выход (задний)
Линейный
выход
(передний)
Система с двумя динамиками и низкочастотным динамиком
—Bridge Mode (режим моста)*
2
Сабвуфер
Линейный выход (задний)
или выход сабвуфера
Линейный
выход
(Передний)
Передний динамик
(левый/правый)
Регулятор частоты
CROSSOVER
Система с двумя динамиками
—Bridge Mode (режим моста)*
2
Линейный выход
Передний динамик
(левый/правый)
Система с двумя динамиками (2 усилителя)
—Bridge Mode (режим моста)*
2
Линейный выход
Правый динамик
Левый
динамик
Система низкочастотных динамиков (5.1-канальный приемник)
—Bridge Mode
(режим моста)*
2
Сабвуфер
Выход сабвуфера
Правый динамик
Левый динамик
Линейный выход
Система с двумя динамиками и низкочастотным динамиком (PRE OUT)
Правый динамик
Левый динамик
Линейный выход
Система с четырьмя динамиками и низкочастотным динамиком (PRE OUT)
Сигналы с понижающим микшированием подаются через разъемы PRE OUT.
Усилитель
мощности JVC:
KS-AR8001D
Панель управления
Линейный выход (задний)
Линейный выход
(передний)
Система
низкочастотных
динамиков
Автомобильный
приемник JVC и т. п.
Автомобильный
приемник JVC и т. п.
Автомобильный
приемник JVC и т. п.
Автомобильный
приемник JVC и т. п.
Автомобильный
приемник JVC и т. п.
Автомобильный
приемник JVC и т. п.
Автомобильный
приемник JVC и т. п.
Автомобильный
приемник JVC и т. п.
Регулятор частоты
CROSSOVER
Регулятор частоты
CROSSOVER
Регулятор частоты
CROSSOVER
Панель управления
Панель управления
Панель управления
Панель управления
Панель управления
Панель управления
Панель управления
Регулятор частоты
CROSSOVER
Регулятор частоты
CROSSOVER
Регулятор частоты
CROSSOVER
Регулятор частоты
CROSSOVER
Панель управления
Передний динамик
(левый/правый)
Задний динамик
(левый/правый)
Усилитель
мощности JVC:
KS-AR8001D
Система
низкочастотных
динамиков
