Bridge Mode (Мостовий режим): Забезпечте з’єднання лінійного виходу приймача з лівим гніздом (L/MONO) пристрою.
Підключення відрізняється в залежності від кількості гучномовців, встановлених у
автомобілі. Виберіть відповідний спосіб підключення, керуючись наступними схемами.
Перед тим, як з’єднати
:
• Надійно з’єднайте всі частини. При поганому з’єднанні опір контакту збільшується,
він нагрівається і може стати причиною аварії. Закріпіть і обгорніть шнури ізоляційною
стрічкою, потім сховайте їх під внутрішнім оздобленням автомобіля.
З’єднайте лінійний вихід приймача зі вхідними гніздами даного пристрою за
допомогою шнурів
RCA (не входять у комплект поставки).
• Відрегулюйте перемикач перехресного (CROSSOVER) фільтру, як показано на
наступних схемах. (Дивіться також “ОРГАНИ КЕРУВАННЯ” на стор. 3.)
Не регулюйте перемикач перехресного
(CROSSOVER) фільтру під час роботи пристрою.
ПІДКЛЮЧЕННЯ ГУЧНОМОВЦІВ
Завжди дотримуйтесь наступних зауважень:
• Забороняється приєднувати клеми “
·” гучномовців до спільної точки.
• Якщо використовується один провід для з’єднання обох (лівого/правого або передньго/
заднього) гучномовців, то даний пристрій не може бути застосовано. Завжди
використовуйте незалежні провода для кожного гучномовця. У такому випадку,
переробіть електропроводку.
• Використовуйте гучномовці з опором від 2 Ω до 8 Ω (від 4 Ω до 8 Ω: при з’єднанні у
мостовому режимі).
• Використовуйте гучномовці, потужність яких відповідає потужності даного пристрою.
АКУСТИЧНІ СИСТЕМИ
Для KS-AR8004D:
При підключенні 4 гучномовців до пристрою, поєднані сигнали (передніх і задніх
гучномовців) передаються через гнізда PRE OUT.
Для KS-AR8002D:
Вхідні сигнали передаються через гнізда PRE OUT.

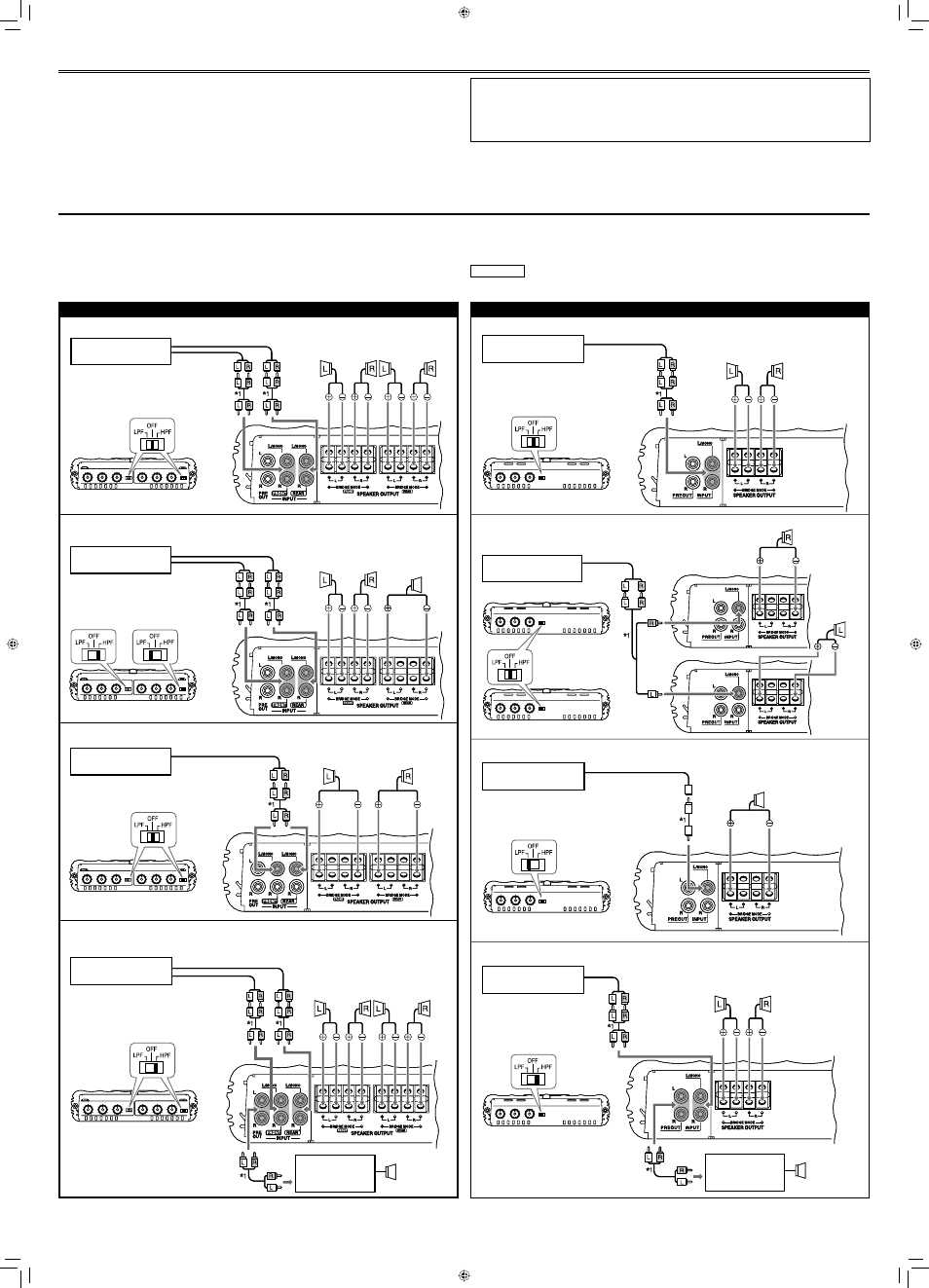

Акустична система з
2 гучномовцями
Акустична система з
4 гучномовцями
Панель керування
Передній
гучномовець
(правий/лівий)
Задній
гучномовець
(правий/лівий)
Лінійний вихід (задній)
Лінійний вихід
(передній)
Перемикач смугового
фільтру CROSSOVER
Акустична система з
2 гучномовцями і низькочастотним динаміком—Bridge Mode
(мостовий режим)*
2
Низькочастотний
динамік
Панель керування
Лінійний вихід (задній) або Вихід
низькочастотного динаміка
Лінійний вихід
(Передній)
Передній
гучномовець
(правий/лівий)
Перемикач смугового
фільтру CROSSOVER
Акустична система з
2 гучномовцями—Bridge Mode (мостовий режим)*
2
Панель керування
Лінійний вихід
Передній
гучномовець
(правий/лівий)
Акустична система з
2 гучномовцями (2 підсилювача)—Bridge Mode (мостовий режим)*
2
Лінійний вихід
Правий
гучномовець
Лівий
гучномовець
Система низькочастотного динаміка
(5.1-канальний приймач)—Bridge Mode*
2
Низькочастотний динамік
Вихід низькочастотного динаміка
Панель керування
Правий гучномовець
Лівий гучномовець
Лінійний вихід
Акустична система з
2 гучномовцями і низькочастотним динаміком (PRE OUT)
Правий гучномовець
Лівий гучномовець
Лінійний вихід
Система з
низькочастотним
динаміком
Акустична система з
4 гучномовцями і низькочастотним динаміком (PRE OUT)
Поєднані сигнали передаються через гнізда PRE OUT.
Підсилювач
потужності JVC:
KS-AR8001D
Панель керування
Передній
гучномовець
(правий/лівий)
Задній
гучномовець
(правий/лівий)
Лінійний вихід (задній)
Лінійний вихід
(передній)
Автомобільний
приймач JVC і т. ін.
Примітка
Автомобільний
приймач JVC і т. ін.
Автомобільний
приймач JVC і т. ін.
Перемикач смугового
фільтру CROSSOVER
Перемикач смугового
фільтру CROSSOVER
Автомобільний
приймач JVC і т. ін.
Підсилювач
потужності JVC:
KS-AR8001D
Автомобільний
приймач JVC і т. ін.
Автомобільний
приймач JVC і т. ін.
Автомобільний
приймач JVC і т. ін.
Автомобільний
приймач JVC і т. ін.
Перемикач смугового
фільтру CROSSOVER
Перемикач смугового
фільтру CROSSOVER
Перемикач смугового
фільтру CROSSOVER
Панель керування
Панель керування
Панель керування
Панель керування
Перемикач смугового
фільтру CROSSOVER
Система з
низькочастотним
динаміком
