1

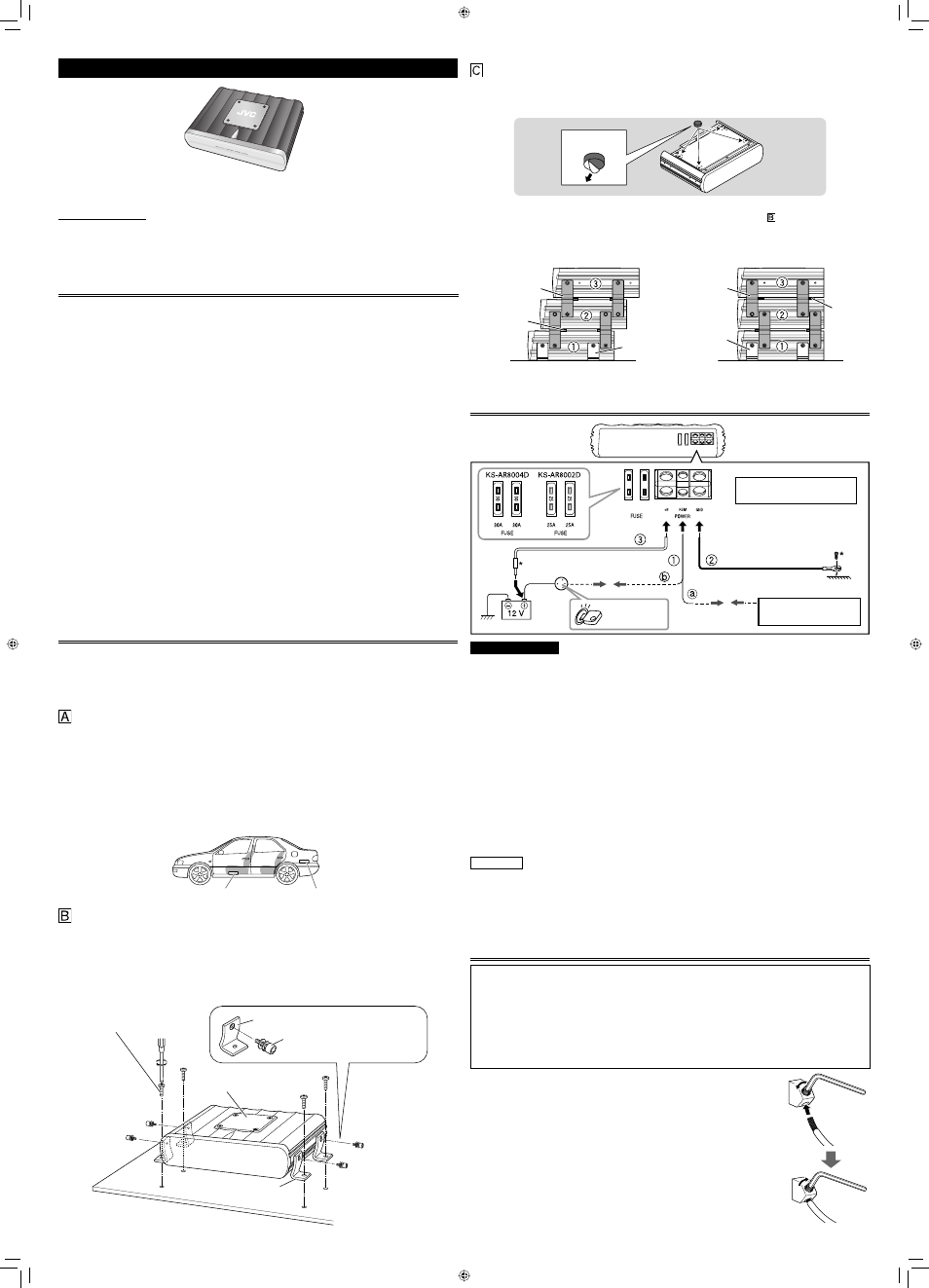

УКРАЇНА
ВСТАНОВЛЕННЯ
Наведена нижче ілюстрація демонструє типовий процес встановлення. Проте необхідно
внести зміни у відповідності до типу автомобіля. У разі будь-яких запитань або потреби
у інформації щодо набору інструментів та спорядження, проконсультуйтеся у дилера
компанії JVC з продажу аудіопристроїв до автомобілів або з компанією, що постачає набір
інструментів та спорядження.
ЗАСТЕРЕЖЕННЯ!
Для запобігання короткому замиканню при виконанні з’єднань, відключить від’ємну
клему акумулятора.
1 Лінія дистанційного вмикання (не входить у комплект даного пристрою)
a Якщо автомобільний приймач JVC обладнаний проводом дистанційного
вмикання, то з’єднувайте з проводом дистанційного вмикання.
b У разі підключення пристрою без проводу дистанційного вмикання, з’єднайте
допоміжну схему вмикання з перемикачем запалення автомобіля. В цьому
випадку при вмиканні і вимиканні приймача може виникати шум. Щоб шум не
виникав, не вмикайте і не вимикайте приймач окремо. Можна вмикати і вимикати
автомобільний приймач одночасно з перемикачем запалення.
2 Провідник заземлення (не входить у комплект даного пристрою)
3 Мережний шнур (не входить у комплект поставки)
• У разі використання шнура живлення, обов’язково встановіть відповідний
запобіжник поруч з акумулятором, як зазначено на малюнку.
– Для KS-AR8004D: 40 А
– Для KS-AR8002D: 30 А
• З’єднуйте клему “
ª” акумулятора тільки після виконання всіх інших з’єднань.
Якщо індикатор стану (дивіться “ОРГАНИ КЕРУВАННЯ” на стор. 3) загорається
червоним, це свідчить про неправильне прокладання або з’єднання проводів
гучномовців. У такому випадку дивіться розділ “ПОШУК ТА УСУНЕННЯ
НЕСПРАВНОСТЕЙ” на стор. 3. Переконайтеся у правильності підключення проводів
гучномовців і інших з’єднань.
КЛЕМНІ З’ЄДНАННЯ
ДЖЕРЕЛО ЖИВЛЕННЯ
Дякуємо за придбання продукції JVC. Перед роботою уважно ознайомтеся з усіма
інструкціями; досягти найкращої роботи пристрою можна тільки добре розуміючи їх.
Для безпеки
....
• Не слід занадто підвищувати рівень гучності, оскільки при цьому приглушуються зовнішні
звуки і керування машиною стає небезпечним.
• Зупиняйте машину перед виконанням будь-яких складних операцій.
ЗАСТЕРЕЖЕННЯ І ПРИМІТКИ
Цей пристрій призначений для роботи під напругою 12 В постійного струму з
електричними системами, що мають заземлення ВІД’ЄМНОГО проводу.
• Даний пристрій використовує балансну безтрансформаторну схему підсилювання
(BTL), або, по-іншому, систему з плаваючим заземленням, тому завжди дотримуйтесь
наступного:
Не з’єднуйте клеми “
·” гучномовців між собою.
Не з’єднуйте клеми “
·” гучномовців з металевим корпусом або з шасі.
• Закрийте клеми, що не використовуються, ізоляційною стрічкою, щоб захистити їх від
короткого замикання.
• Якщо використовується подовжувальний провідник, він повинен бути як тільки можливо
більш товстим і коротким; місце з’єднання міцно обгорніть ізоляційною стрічкою.
• Переконайтеся у тому, що антена і проводи даного пристрою знаходяться на достатній
відстані одне від одного.
• При необхідності заміни запобіжника використовуйте запобіжник у 30 А для серії
KS-AR8004D або запобіжник у 25 А для серії KS-AR8002D.
• Не дозволяйте часткам гравію, піску або металевим предметам потрапляти всередину
пристрою.
• Для забезпечення ефективного розсіювання теплоти періодично видаляйте
накопичений пил.
• Довготривале прослуховування магнітофона, радіо, CD або цифрового аудіопрогравача
при високому рівні гучності звуку може розрядити акумулятор, якщо двигун виключений
або працює вхолосту.
• Даний пристрій стає дуже гарячим. Будьте обережні, не торкайтеся до нього, не тільки
коли він працює, але і деякий час після цього.
ЗАБОРОНЯЄТЬСЯ розбирати пристрій, оскільки всередині не має частин,
обслуговування яких може здійснюватися користувачем.
Кронштейн (I)
Прокладка
Прокладка
Низ
1
Зніміть з проводу шар вінілової ізоляції і оголіть внутрішній
провідник.
• Оголений провідник повинен мати довжину від 7 мм до 10 мм.
– Якщо він буде коротший, це може призвести до слабкої
провідності.
– Якщо він буде довший, це може викликати коротке
замикання.
2
За допомогою гайкового ключа, що входить до комплекту,
ослабте гвинт і вставте провідник в отвір клеми.
• Користуйтеся відповідним гайковим ключем для кожної клеми.
– 4 мм: Клеми +B і GND
– 3 мм: Клеми REM і SPEAKER OUTPUT
3
Ще раз закрутіть гвинт, щоб закріпити провідник.
При встановленні пристрою використовуйте тільки гвинти, що входять до
комплекту. При використанні інших гвинтів існує небезпека від’єднання пристрою або
пошкодження внутрішніх деталей.
• При свердленні отворів в багажнику для встановлення пристрою, переконайтесь,
що існує достатньо вільного місця, щоб не просвердлити бензобак.
• Щоб зняти та розвернути пластину з логотипом, використовуйте шестигранний
ключ (3 мм), що входить до комплекту постачання.
При застосуванні більше одного підсилювача JVC серії KS-AR8000, ви можете
змонтувати їх в один блок (але не більше трьох) за допомогою доданих кронштейнів
та шестигранних гвинтів двома способами: X або Y.
1
Вставте знизу підсилювачів (2 та 3) прокладки, що додаються.
2
Закріпіть підсилювачі з обох боків кронштейнами, (I) як показано на схемі.
• Монтувати найнижчий підсилювач (1) треба, як показано .
• Перш ніж монтувати підсилювачі у блок X, підключить блок живлення
(див. “ДЖЕРЕЛО ЖИВЛЕННЯ” нижче) та гучномовці (див. “ПІДКЛЮЧЕННЯ
ГУЧНОМОВЦІВ” на стор. 2).
X
Нижче наводяться придатні калібри дроту для кожної клеми.
• Клеми живлення POWER:
– + B і GND: Поперечний переріз від 8 мм
2
до 21 мм
2
– REM: Поперечний переріз від 0,8 мм
2
до 8 мм
2
• Клеми SPEAKER OUTPUT:
– Поперечний переріз від 0,8 мм
2
до 8 мм
2
При виникненні питань, що стосуються товщини шнура живлення та ін., звертайтеся до
дилера компанії JVC з продажу аудіопристроїв до автомобілів.
Слід встановлювати пристрій на стійкій поверхні, наприклад, на багажнику або під
переднє сидіння.
• Оскільки пристрій виділяє тепло, не встановлюйте його біля легкозаймистих
об’єктів. Крім цього, не встановлюйте його у місці, де є перешкоди для розсіювання
теплоти.
• Не встановлюйте пристрій у місцях, що нагріваються: біля радіатора, вихлопної
труби або у ізольованих місцях, наприклад, під оздобленням салону автомобіля, яке
запобігає розсіюванню тепла від пристрою.
• При встановленні пристрою під переднє сидіння, переконайтесь, що налаштування
положення сидіння не пошкодить електропроводку пристрою.
Під переднім сидінням
На підлогу багажника
Кронштейн (I)
Кронштейн (L)
Кронштейн (L)
* Не входить у комплект
даного пристрою.
До металевого корпусу або шасі
(До додаткової клеми)
Запобіжник
Акумуляторна батарея
Перемикач
запалення
Низ
прокладки
Пластина з логотипом
(з можливістю від’єднання)
Висвердлений отвір
Кронштейн (L)
Шестигранний гвинт (M4 × 10 мм)
Гвинт (φ 4 × 20 мм)
Кронштейн (L)
Y
Примітка
Бокова частина пристрою
Автомобільний
приймач JVC і т. ін.
Лінія дистанційного вмикання
