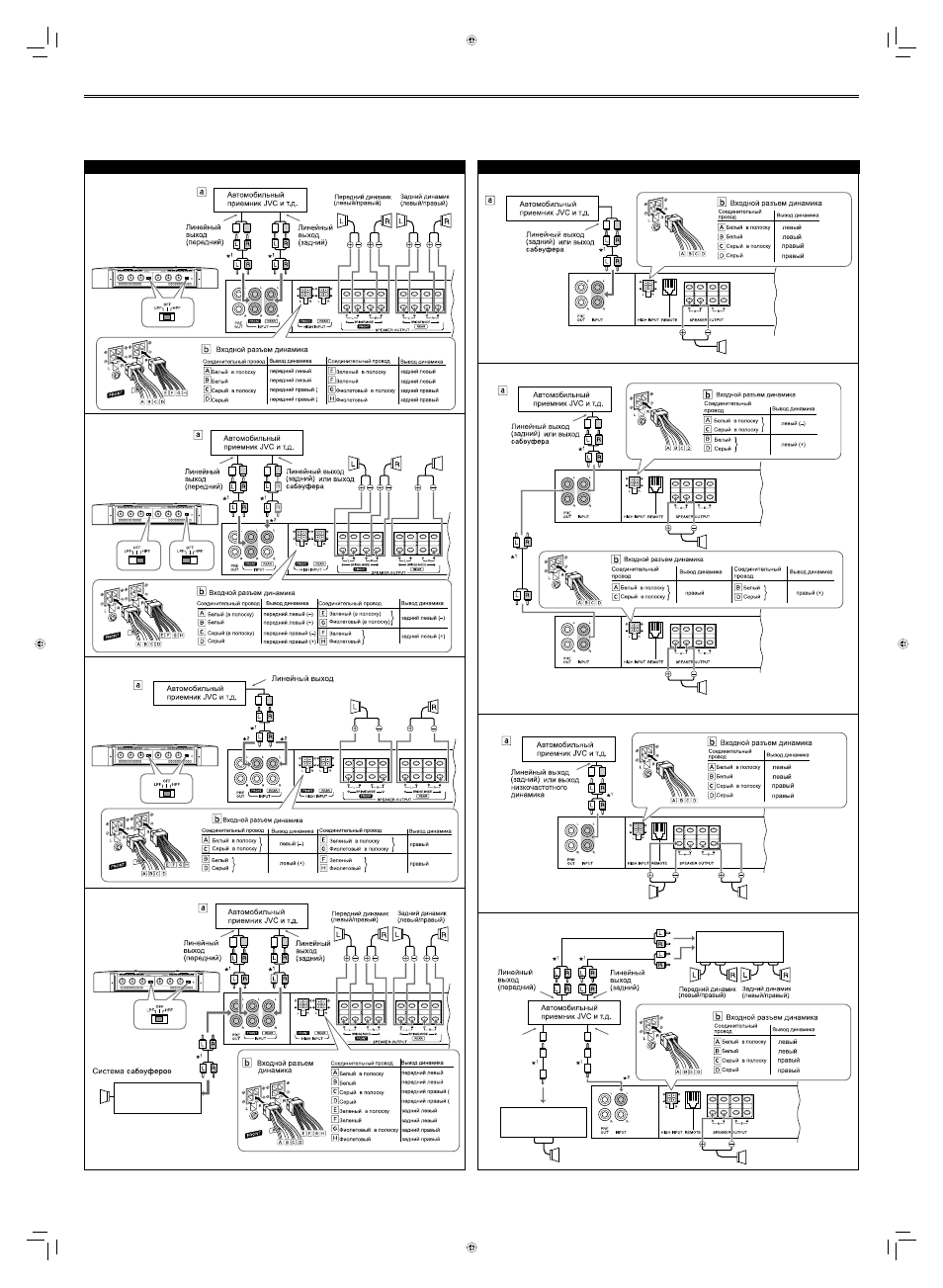

ПОДКЛЮЧЕНИЕ ДИНАМИКОВ
Система с двумя динамиками—Bridge Mode (режим моста)
Система с четырьмя динамиками—Нормальный режим
Система с двумя динамиками и сабвуфером—Bridge Mode (режим моста)
Система с четырьмя динамиками и сабвуфером (PRE OUT)
(–)
(+)
–)
+)
(–)
(+)
(+)
(–)
(
)
(
)
(
)
(
)
(
)
(
)
(
)
(
)
(–)
(+)
(–)
(+)
–)
+)
(–)
(+)
(+)
(–)
(
)
(
)
(
)
(
)
Сабвуфер
(–)
(+)
(–)
(+)
(
)
(
)
(
)
(
)
(
)
(
)
(–)
Передняя панель
Передняя панель
Передняя панель
Передняя панель
Схема подключения зависит от числа динамиков в автомобиле. Ознакомьтесь со
следующими схемами и выберите подходящее подключение.
Перед подключением. Надежно соедините все части. При неплотном соединении
вследствие контактного сопротивления и т.п. тепло проникает наружу, что может
привести к несчастному случаю. В качестве защитного покрытия проводов используйте
изоляционную ленту и протяните их под ковриками автомобиля.
*
1
Не поставляется для данного устройства.
*
2
Убедитесь в том, что линейный вывод приемника подключен к левому (L) гнезду
данного устройства.
å Если приемник оснащен выходным линейным разъемом, подключите разъем
линейного выхода (через приемник) к гнездам INPUT устройства.
∫ Если в приемнике НЕ предусмотрен разъем линейного выхода, подключите
разъем динамика (через приемник) к выводу HIGH INPUT на данном устройстве.
Задний (передний) динамик
(левый/правый)
Задний (передний)
динамик (левый/правый)
Система сабвуферов
Система с 2 сабвуферами (2 усилителя)
Система с 2 сабвуферами
Система с 4 динамиками и сабвуфером—5.1-канал (3 усилителя)
(–)
(+)
(–)
(+)
(
)
(
)
Примечание
Используйте сабвуфери
динамики с полным
сопротивлением от 2
Ω
до 8
Ω.
Сабвуфер
Сабвуфер
Сабвуфер
Сабвуфер
Примечание
Используйте сабвуфер с полным
сопротивлением от 1
Ω до 8 Ω.
Примечание
Сигналы, поступающие с разъемов INPUT,
выводятся через разъемы PRE OUT.
Примечание
Сигналы, поступающие с разъемов
INPUT, выводятся через разъемы
PRE OUT (с понижающим
микшированием с FRONT и REAR).
*
3
Убедитесь в том, что оба соединительных провода подсоединены к выходам
соответствующих динамиков.
(–)
(+)
(–)
(+)
(
)
(
)
Усилитель JVC и т. п.
(продается отдельно)
Усилитель JVC и т. п.
(продается отдельно)
Сабвуфер
Линейный выход
(Центральный)
Центральный динамик
Выход
сабвуфера
Усилитель JVC и т. п.
(продается отдельно)
*3
*3
*3
*3
*3
*3
*3
*3
*3
*3
Сабвуфер
