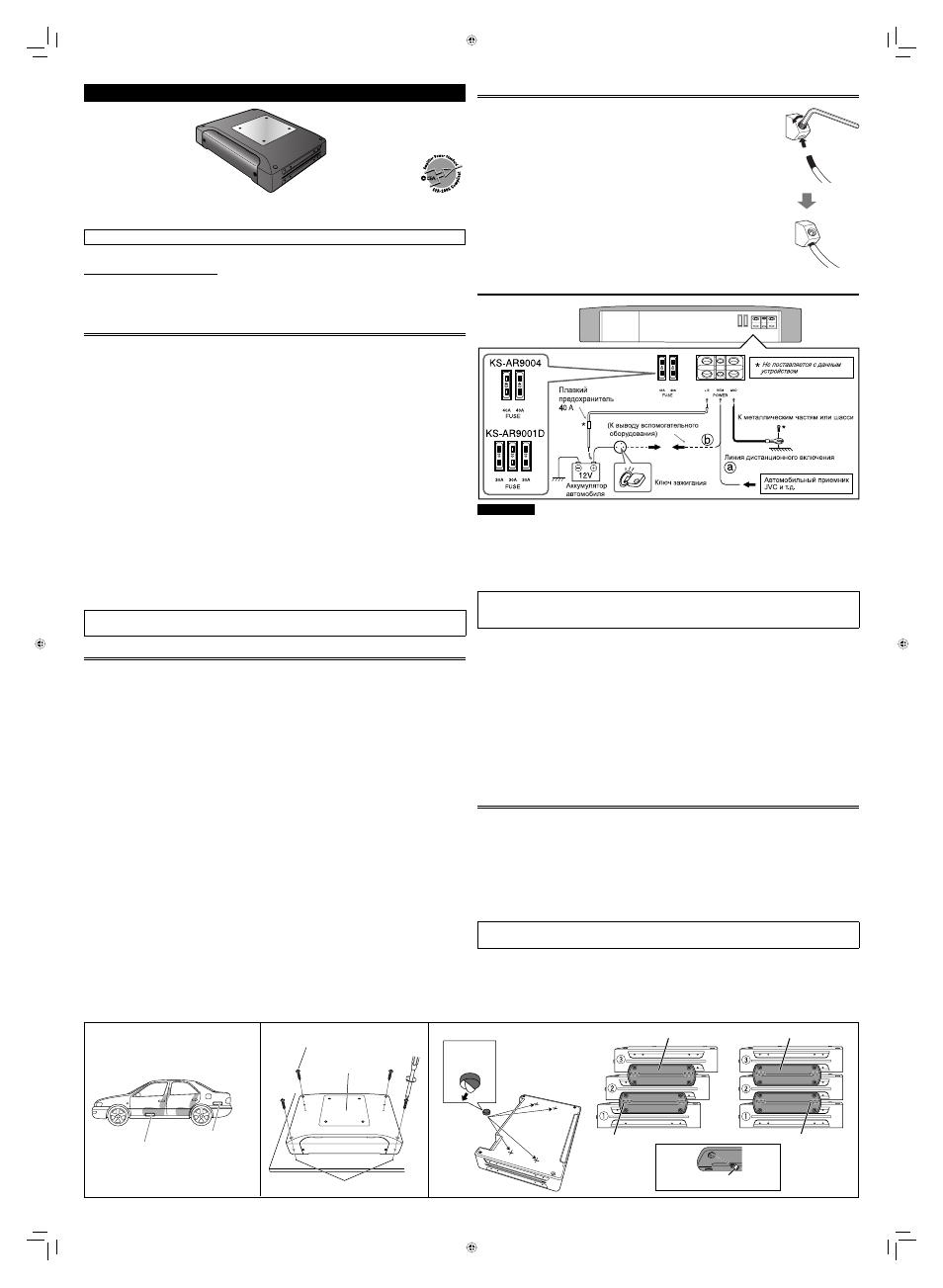

1
Табличка с логотипом
(сьемная деталь)
Отверстие, просверленное дрелью
КОНТАКТНЫЕ СОЕДИНЕНИЯ
При выполнении контактных соединений...
1 Снимите виниловое изоляционное покрытие с участка кабеля
длиной от 7 мм до 10 мм и вытащите внутренний проводник.
2 Ослабьте шестигранный винт в разъеме с помощью
входящего в комплект шестигранного ключа и вставьте
проводник в разъем. Затем заверните винт, чтобы закрепить
проводник.
Примечание
• Длина открытого проводника должна составлять от 7 мм до 10 мм.
– Длина меньше указанного значения может вызвать снижение
проводимости.
– Длина больше указанного значения может вызвать короткое
замыкание.
• ля каждого из разъемов используйте соответствующий
шестигранный ключ.
– 4 мм: разъемы + B и GND
– 3 мм: Контактные разъемы REM и динамиков
ИСТОЧНИК ПИТАНИЯ
РУССКИЙ
Благодарим за приобретение аппаратуры JVC. Перед началом эксплуатации внимательно
прочитайте все инструкции, чтобы полностью изучить данное устройство и обеспечить его
наилучшую производительность.
Усилитель KS-AR9001D предназначен для подключения сабвуферов.
В целях безопасности....
• Не увеличивайте громкость слишком сильно, поскольку это заглушает внешние шумы и
делает управление автомобилем опасным.
• Остановите машину перед выполнением любых сложных операций.
ПРЕДОСТЕРЕЖЕНИЯ И ПРИМЕЧАНИЯ
Это устройст во предназначено для работы с электрическими системами с
ОТРИЦАТЕЛЬНОЙ “землей” и постоянным напряжением 12 В.
• Поскольку в данном устройстве используется схема бестрансформаторного усилителя
(Balanced Trans-formerless – BTL), т.е. система плавающего заземления, соблюдайте
следующие требования:
Не подсоединяйте выводы “ ·” динамиков друг к другу.
Не подсоединяйте выводы “ ·” динамиков к металлическим частям автомобиля или к
шасси.
• Обмотайте неиспользуемые выводы изоляционной лентой, чтобы предотвратить
возможность короткого замыкания.
• Используемый удлинительный провод должен быть как можно толще и короче; надежно
подключите его с помощью изоляционной ленты.
• Убедитесь в том, что антенна и провода устройства находятся на определенном
расстоянии друг от друга.
• Для KS-AR9004: Заменяя предохранитель, используйте только предохранитель 40 А.
Для
KS-AR9001D: Заменяя предохранитель, используйте только предохранитель 30 А.
• Не допускайте попадания гальки, песка или металлических предметов внутрь
устройства.
• Для эффективной работы механизма теплоотдачи периодически удаляйте
накопившуюся пыль.
• Если двигатель не работает или работает на холостом ходу, длительное прослушивание
кассеты, радио, проигрывателя компакт-дисков, цифрового аудиопроигрывателя и т.п.
при высоком уровне громкости приведет к разрядке аккумулятора.
• Устройство может быть горячим наощупь. Пожалуйста, проявляйте осторожность,
прикасаясь к устройству во время работы и в течение некоторого времени после ее
окончания.
НЕ разбирайте устройства. Внутри нет частей, которые пользователь может
отремонтировать.
УСТАНОВКА
На следующей иллюстрации показана типовая установка. Однако для каждого
конкретного автомобиля возможны дополнительные настройки. При появлении вопросов
или при необходимости получения информации относительно монтажных комплектов
обратитесь к агенту по продажам автомобильных аудиосистем или в компанию,
поставляющую монтажные комплекты.
A Данное устройство должно устанавливаться на твердой поверхности, например в
багажнике или под передним сиденьем.
• Так как устройство вырабатывает тепло, не устанавливайте его вблизи
воспламеняющихся объектов. Кроме того, установка должна осуществляться в
области, в которой нет препятствий рассеянию тепла.
• Не устанавливайте устройство в местах с высокой температурой, где рассеяние
тепла может быть затруднено, например, около радиатора или в вещевом ящике, а
также в замкнутых пространствах, например, под ковриком автомобиля.
• При установке устройства под передним сиденьем убедитесь в том, что при
регулировке положения сиденья не зажимается какой-либо из проводов устройства.
B При установке устройства используйте только прилагаемые винты. При использовании
любых других винтов крепление устройства может оказаться непрочным или части
внутри устройства могут повредиться.
• Перед просверливанием отверстий в багажнике для установки устройства убедитесь
в наличии достаточного места под багажником, чтобы избежать повреждения
бензобака и т.п.
• Чтобы отсоединить и повернуть пластинку с логотипом, пользуйтесь прилагаемым
шестигранным ключом (2,5 мм).
C Когда используется более одного усилителя серии KS-AR9000, можно с помощью
приложенных кронштейнов, винтов и шайб объединить до трех из них двумя
показанными способами X или Y. Обязательно сначала смонтируйте нижний
усилитель (1), как показано на части B.
• Перед монтажом нескольких усилителей установите приложенные прокладки в
места, помеченные “+”, на нижнюю сторону усилителей 2 и 3.
• Перед монтажом усилителей способом X, необходимо подключить источник питания
(см. “ИСТОЧНИК ПИТАНИЯ”) и динамики (см. “ПОДКЛЮЧЕНИЕ ДИНАМИКОВ” на
стр. 2).
A B C X Y
Нижняя
сторона
прокладки
Винт — Диам. 4 мм × 20 мм
Кронштейн Кронштейн
Прокладка Прокладка
Низ
Винт с шестигранной головкой
ВНИМАНИЕ
Чтобы избежать короткого замыкания во время выполнения подключений,
отсоедините отрицательный вывод аккумулятора.
• При использовании кабеля питания (приобретается отдельно) обязательно установите
радом с аккумулятором предохранитель на 40 А, как показано на схеме.
• Подключение токопроводящего проводника (кабеля питания), по которому подается
питание, непосредственно к разъему “ ª” аккумулятора должно выполняться только по
завершении всех других подключений.
Ниже описано правильное подключение проводов к каждому разъему POWER.
• + B и GND: Поперечное сечение составляет от около 8 мм
2 до 21 мм 2 .
• REM: Поперечное сечение составляет от около 0,8 мм 2 до 8 мм 2 .
• При возникновении вопросов относительно толщины шнура питания и т.п. обратитесь к
ближайшему агенту по продажам автомобильных аудиосистем.
a При использовании автомобильного приемника JVC с проводом дистанционного
включения, просто подключите его к клемме REM данного устройства.
b При подключении устройства без использования провода дистанционного
включения, выполните подключение к вспомогательной цепи автомобиля,
активируемой посредством ключа зажигания. В этом случае, при включения или
выключения автомобильного приемника могут возникать шумы. Во избежание шумов
не включайте и не выключайте автомобильный приемник. Для его включения или
выключения поверните ключ зажигания в положение “вкл.” или “выкл.”.
Если лампа POWER/PROTECTOR горит красным цветом, это говорит о неправильной
прокладке проводов или о неправильных соединениях динамика (см. “УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ” на стр. 3). Проверьте правильность прокладки проводов и других
соединений.
АКУСТИЧЕСКИЕ СИСТЕМЫ
Необходимо учитывать следующие примечания:
• Не подключайте выводы “
·” динамиков к общей точке.
• Устройство нельзя использовать, если для подключения левого/правого и переднего/
заднего динамиков применяется общий провод заземления. Всегда используйте
отдельные проволочные выводы для динамиков. В этом случае заново выполните
монтажные соединения.
• Для KS-AR9004: Используйте динамики с полным сопротивлением от 2 Ω до 8 Ω (от 4 Ω
до 8 Ω в режиме моста).
Для KS-AR9001D: Используйте динамики с полным сопротивлением от 1 Ω до 8 Ω.
• Подключайте к устройству только динамики, имеющие достаточную мощность.
Ниже описано правильное подключение проводов к каждому разъему SPEAKER OUTPUT.
Поперечное сечение составляет от около 0,8 мм
2 до 8 мм 2 .
Для KS-AR9004:
При подключении к устройству 4 динамиков сигналы понижающего микширования
(передний и задний) подаются через разъемы PRE OUT.
Для KS-AR9001D:
Подача входных сигналов осуществляется через выходы предусилителя PRE OUT.
На дне багажника
Под передним креслом
