2
KS-AR9004
KS-AR9001D

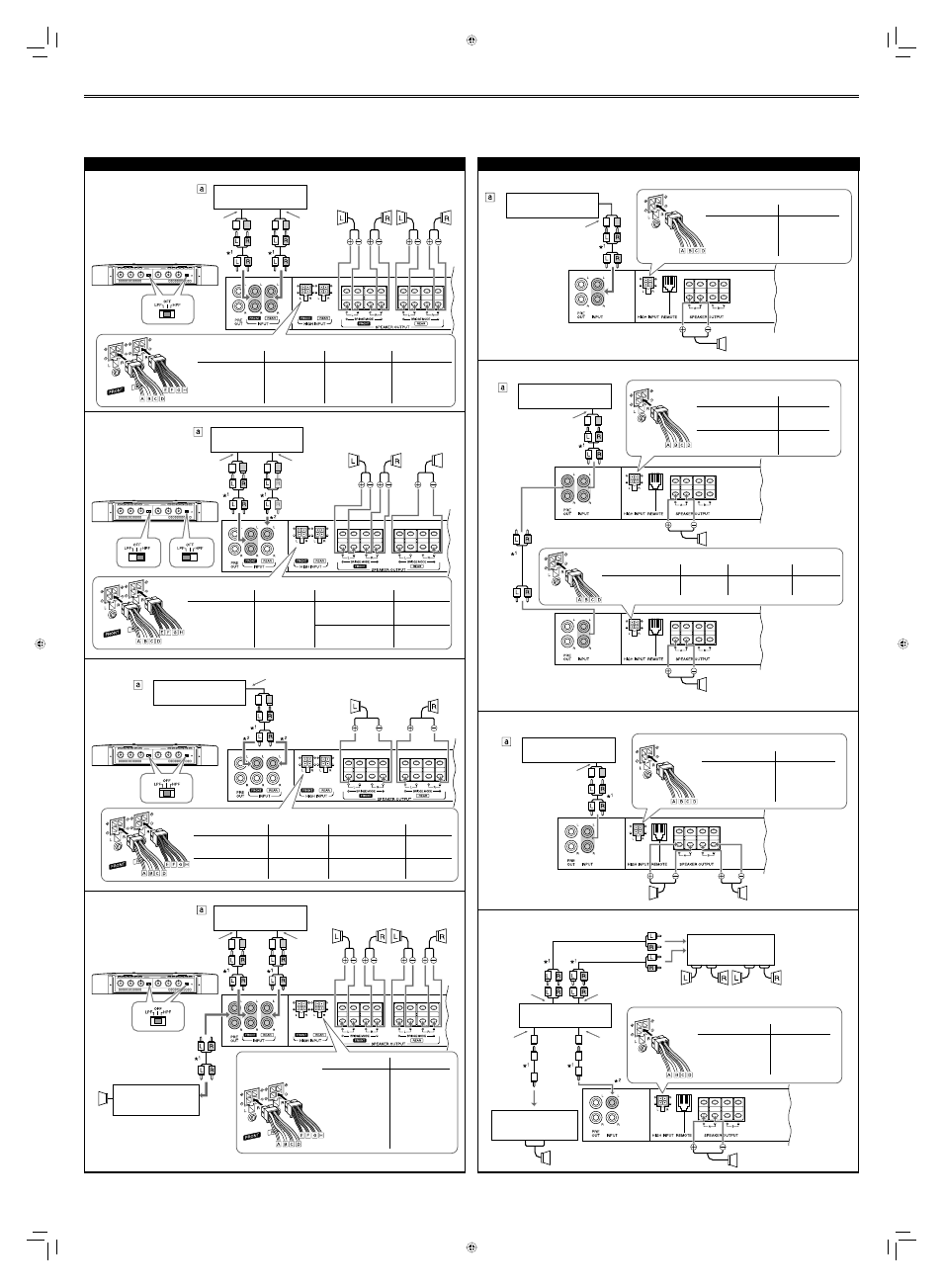

COLLEGAMENTO DEI DIFFUSORI
Sistema a 2 diffusori—Bridge Mode (modalità Bridge)
Sistema a 4 diffusori—Modalità normale
Sistema a 2 diffusori più subwoofer—Bridge Mode (modalità Bridge)
Sistema a 4 diffusori più subwoofer (PRE OUT)
Subwoofer
Pannello anteriore
Pannello anteriore
Pannello anteriore
Pannello anteriore
I collegamenti variano in funzione del numero di diffusori installati nella vettura. Dalle illustrazioni
che seguono si può selezionare il tipo di collegamento più appropriato.
Prima dei collegamenti: Collegare bene tutte le parti. Se un collegamento è mal collegato, la
resistenza che ne risulta genera calore che può a sua volta causare incidenti. Fermare e coprire i
cavi con nastro isolante e farli scorrere sotto i tappetini dell’abitacolo.
*
1
Non in dotazione a quest’unità.
*
2
Non mancare di collegare l’uscita di linea dal ricevitore alla presa sinistra (L) di quest’unità.
å Se il proprio ricevitore possiede un’uscita di linea, collegare l’uscita di linea (attraverso il
ricevitore) alle prese INPUT di quest’unità.
∫ Se il proprio ricevitore NON possiede un’uscita di linea, collegare il connettore dei diffusori
(attraverso il ricevitore) al terminale HIGH INPUT di quest’unità.
Diffusore anteriore
(sinistro/destro)
Diffusore posteriore
(sinistro/destro)
Uscita di linea
(posteriore)
Uscita di linea
(anteriore)
Ricevitore JVC per
automobile, ecc.
Ricevitore JVC per
automobile, ecc.
∫ Connecttore d’ingresso dei diffusori
Cavo connettore
Cavo diffusori
Cavo connettore
Cavo diffusori
Å Bianco (a strisce) Anteriore sinistro (–) ‰ Verde (a strisce) Posteriore sinistro (–)
ı Bianco
Anteriore sinistro (+) Ï Verde
Posteriore sinistro (+)
Ç Grigio (a strisce) Anteriore destro (–) Ì Viola (a strisce) Posteriore destro (–)
Î Grigio
Anteriore destro (+) Ó Viola
Posteriore destro (+)
Uscita di linea
(posteriore)
o
Uscita
subwoofer
Uscita di linea
(anteriore)
Ricevitore JVC per
automobile, ecc.
∫ Connecttore d’ingresso dei diffusori
Cavo connettore
Cavo diffusori
Cavo connettore
Cavo diffusori
Å Bianco (a strisce) Anteriore sinistro (–) ‰ Verde (a strisce)
Posteriore sinistro
(–)
ı Bianco
Anteriore sinistro (+) Ì Viola (a strisce)
Ç Grigio (a strisce) Anteriore destro (–) Ï Verde
Posteriore sinistro
(+)
Î Grigio
Anteriore destro (+) Ó Viola
Diffusori posteriori
(anteriore) (sinistro/destro)
Ricevitore JVC per
automobile, ecc.
Uscita di
linea
Ricevitore JVC per
automobile, ecc.
Diffusori posteriori (anteriore)
(sinistro/destro)
Diffusore anteriore
(sinistro/destro)
Diffusore posteriore
(sinistro/destro)
Uscita di linea
(posteriore)
Uscita di linea
(anteriore)
∫ Connecttore
d’ingresso dei diffusori
Cavo connettore
Cavo diffusori
Å Bianco (a strisce) anteriore sinistro (–)
ı Bianco
anteriore sinistro (+)
Ç Grigio (a strisce) anteriore destro (–)
Î Grigio
anteriore destro (+)
‰ Verde (a strisce) posteriore sinistro (–)
Ï Verde
posteriore sinistro (+)
Ì Viola (a strisce)
posteriore destro (–)
Ó Viola
posteriore destro (+)
∫ Connecttore d’ingresso dei diffusori
Cavo connettore
Cavo diffusori
Å Bianco (a strisce)
sinistro (–)
ı Bianco
sinistro (+)
Ç Grigio (a strisce)
destro (–)
Î Grigio
destro (+)
∫ Connecttore d’ingresso dei diffusori
Cavo connettore
Cavo diffusori
Cavo connettore
Cavo diffusori
Å Bianco (a strisce)
sinistro (–)
‰ Verde (a strisce)
destro (–)
Ç Grigio (a strisce)
Ì Viola (a strisce)
ı Bianco
sinistro (+)
Ï Verde
destro (+)
Î Grigio
Ó Viola
}
*
3
}
*
3
}
*
3
}
*
3
}
*
3
}
*
3
Subwoofer
Sistema subwoofer
Sistema a 2 subwoofer (2 amplificatori)
Sistema a 2 subwoofer
Sistema a 4 diffusori con subwoofer a 5,1 canali (3 amplificatori)
Nota
Usare subwoofer di
impedenza compresa fra
2
Ω a 8 Ω.
Subwoofer
Subwoofer
Subwoofer
Subwoofer
Subwoofer
Nota
Usare un subwoofer con impedenza
compresa fra 1
Ω a 8 Ω.
Nota
I segnali in ingresso alla presa INPUT
provengono dalle PRE OUT.
Uscita di linea
(posteriore)
o
Uscita subwoofer
Uscita di linea
(posteriore)
o
Uscita subwoofer
Ricevitore JVC per
automobile, ecc.
Uscita di linea
(posteriore)
o
Uscita subwoofer
Ricevitore JVC per
automobile, ecc.
Nota
I segnali in ingresso alla presa INPUT
provengono dalle prese PRE OUT
(ricampionati rispettivamente da
FRONT e REAR).
*
3
Assicurarsi che entrambi i cavi siano collegati al cavo dell’altoparlante desiderato.
Amplificatore JVC, ecc.
(acquistabili separatamente)
Amplificatore JVC, ecc.
(acquistabili separatamente)
Subwoofer
Uscita di
linea
(centro)
Diffusore centrale
Uscita
subwoofer
Uscita di linea
(posteriore)
Uscita di linea
(anteriore)
Diffusore anteriore
(sinistro/destro)
Diffusore posteriore
(sinistro/destro)
Ricevitore JVC per
automobile, ecc.
∫ Connecttore d’ingresso dei diffusori
Cavo connettore
Cavo diffusori
Cavo connettore
Cavo diffusori
Å Bianco (a strisce)
destro (–)
ı Bianco
destro (+)
Ç Grigio (a strisce)
Î Grigio
}
*
3
}
*
3
∫ Connecttore d’ingresso dei diffusori
Cavo connettore
Cavo diffusori
Å Bianco (a strisce)
Ç Grigio (a strisce)
sinistro (–)
ı Bianco
Î Grigio
sinistro (+)
}
*
3
}
*
3
Amplificatore JVC, ecc.
(acquistabili separatamente)
∫ Connecttore d’ingresso dei diffusori
Cavo connettore
Cavo diffusori
Å Bianco (a strisce)
sinistro (–)
ı Bianco
sinistro (+)
Ç Grigio (a strisce)
destro (–)
Î Grigio
destro (+)
∫ Connecttore d’ingresso dei diffusori
Cavo connettore
Cavo diffusori
Å Bianco (a strisce)
sinistro (–)
ı Bianco
sinistro (+)
Ç Grigio (a strisce)
destro (–)
Î Grigio
destro (+)
